Operación Máquinas / Lección 6: Henny Penny 8 Pollos Computron 8000

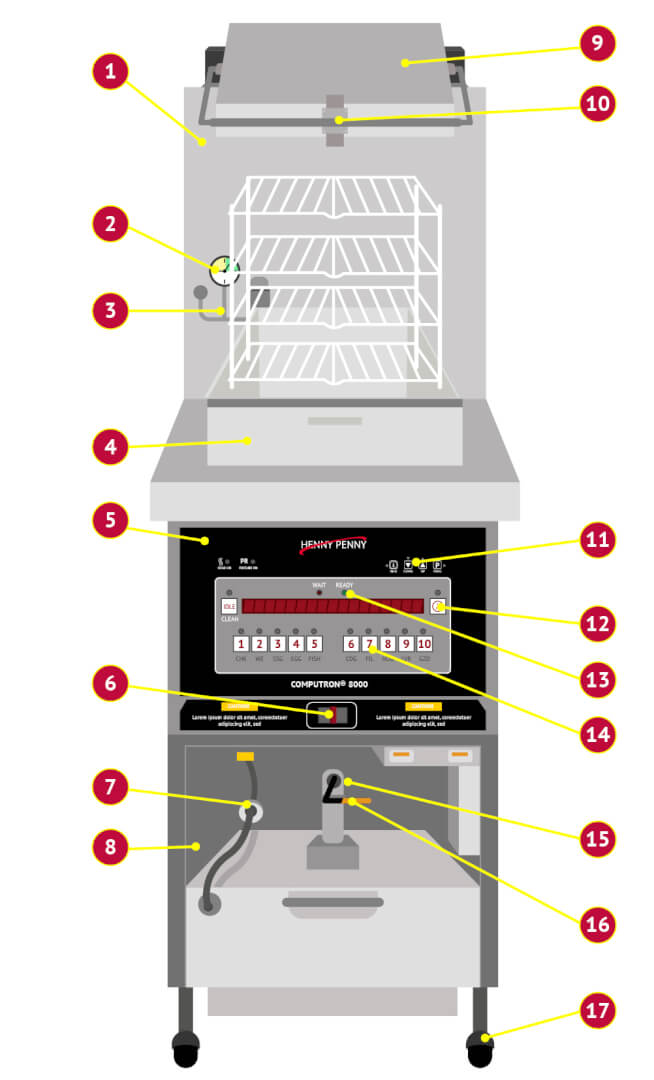

Partes principales
Parte frontal de la máquina

2
Manómetro
3
Sistema de válvulas
4

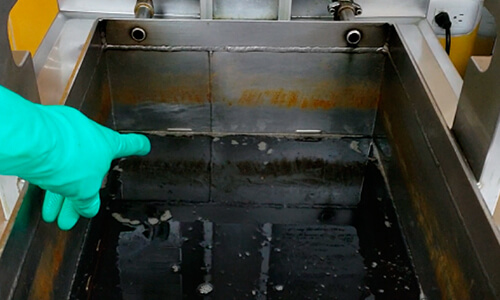

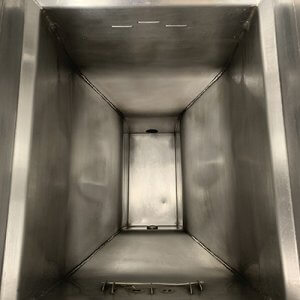

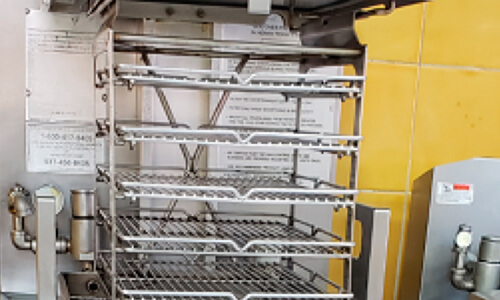

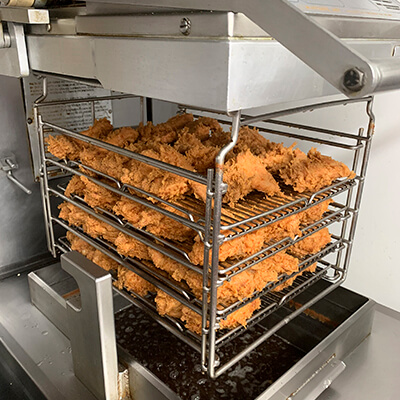

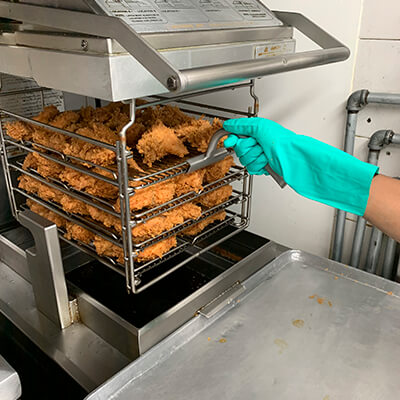

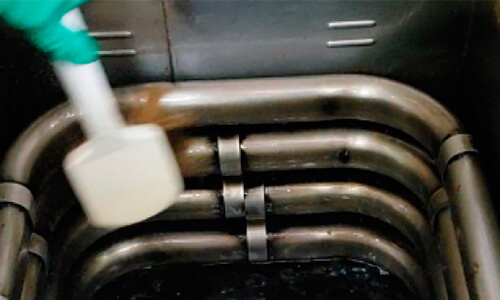

Tina
5
Tablero de control
6
Interruptor principal
7
Tubo de succión
8
Tanque de filtrado
9
Tapa
10
Pestillo
11
Botones de programación
12
Timmer
13
Luz indicadora máquina recuperada
14
Botones selección de productos
15
Palanca de succión
16
Palanca drenaje
17
Rodachines

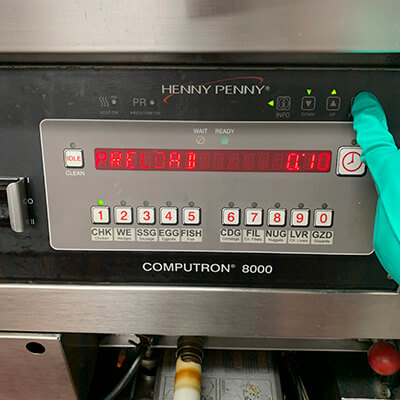

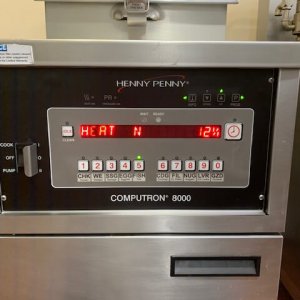

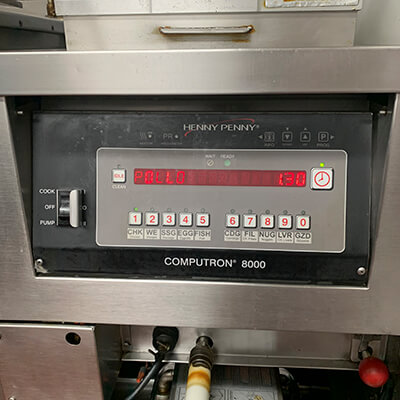

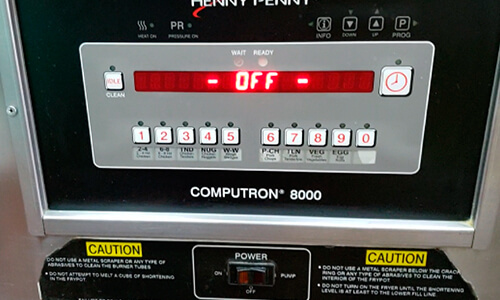

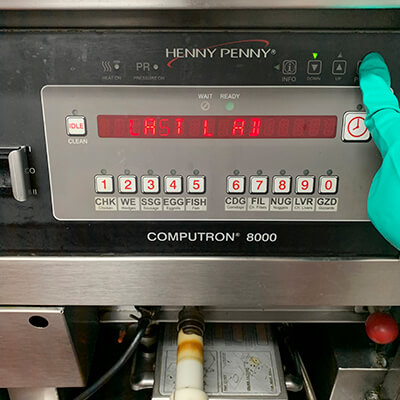

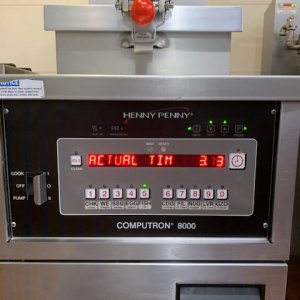

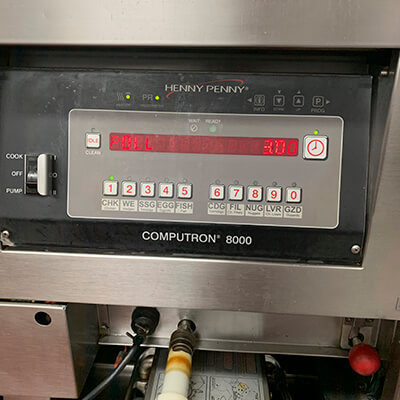

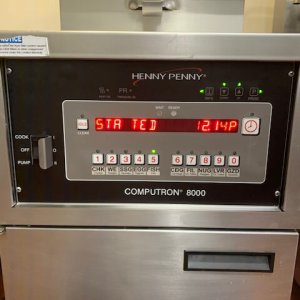

Tanque

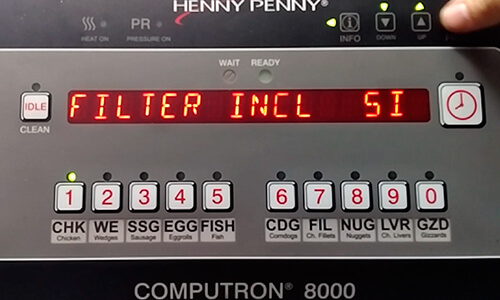

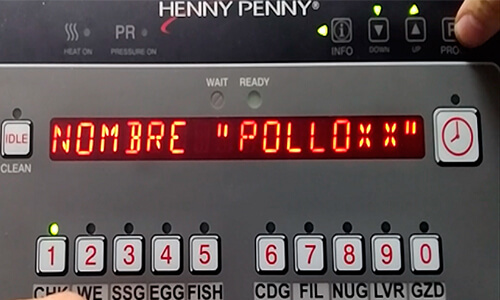

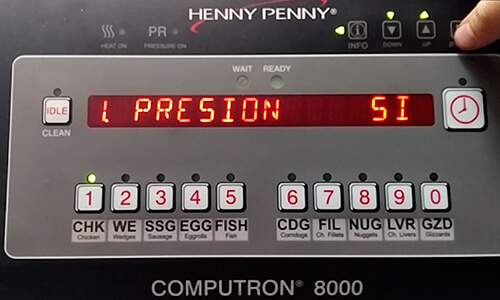

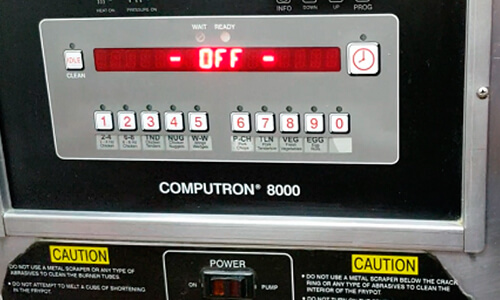

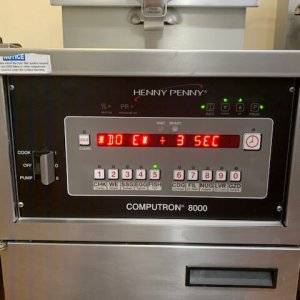

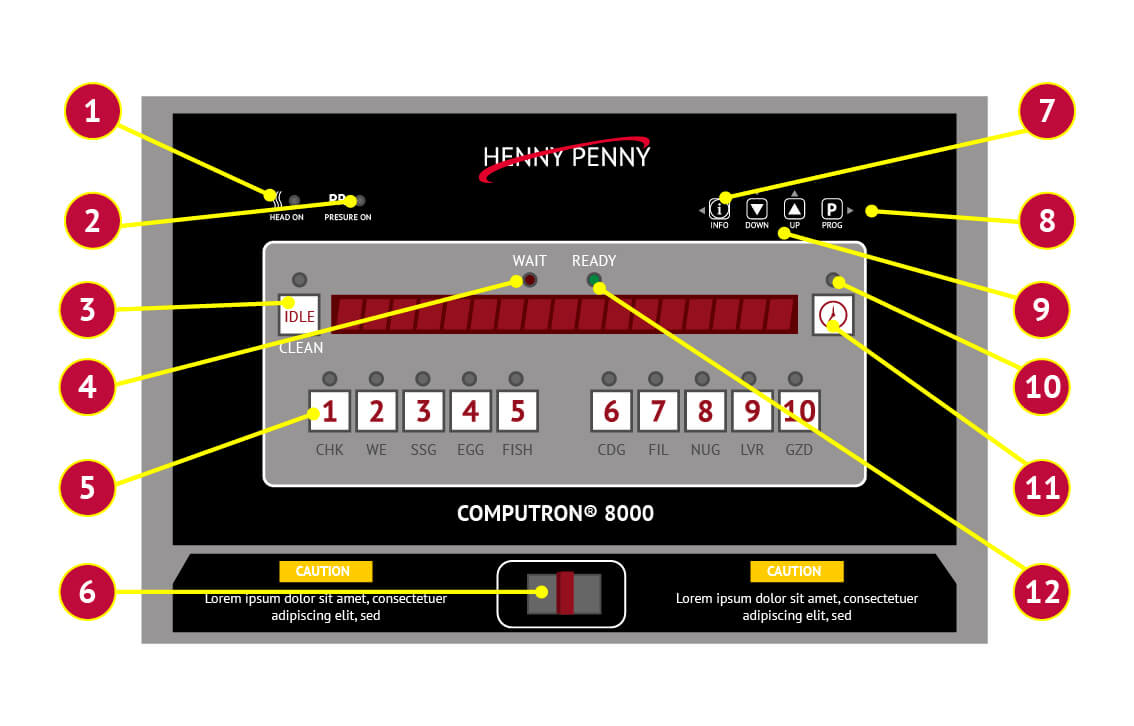

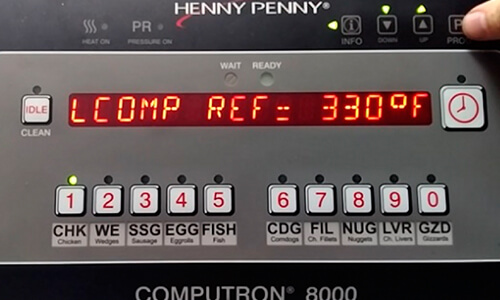

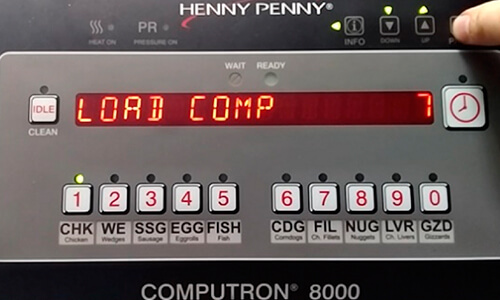

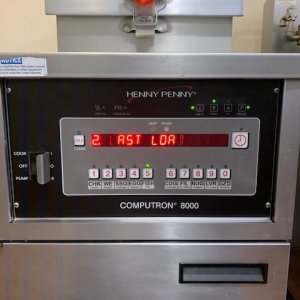

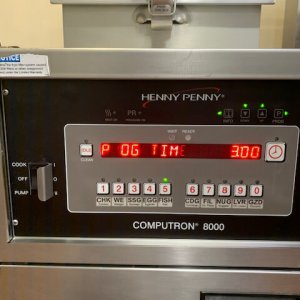

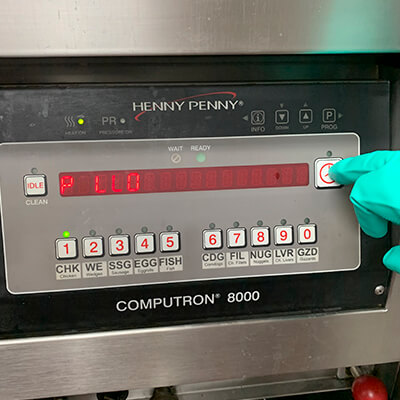

Tablero de control

1
Luz indicadora termostato
2
Luz indicadora presión
3
“IDLE” Descanso
4
Luz indicadora máquina en recuperación
5
Botones selección de productos
6
Interruptor principal
7
“INFO” Botón de verificación temperatura y programación
8
Botón inicio de programación
9
Botones de programación
10
Luz indicadora timmer
11
Timmer
12
Luz indicadora máquina recuperada
Consta de:

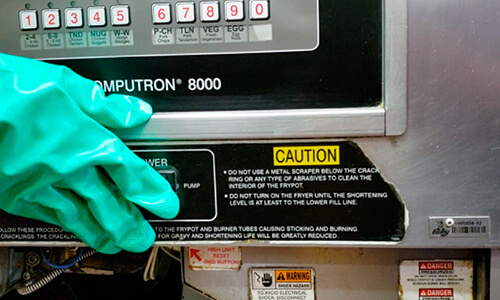

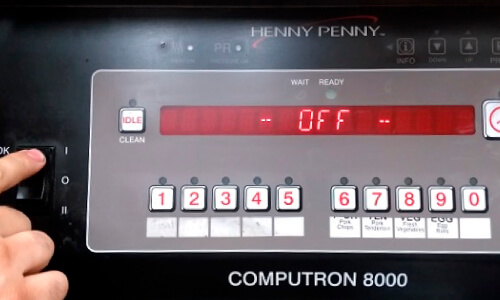

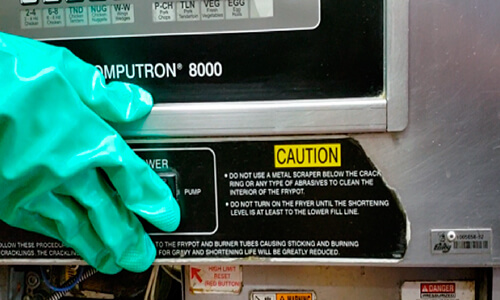

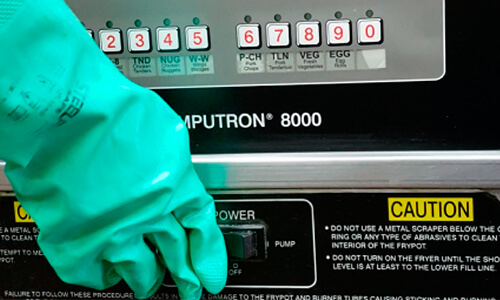

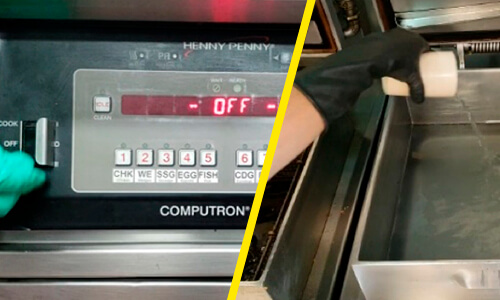

- Interruptor principal: Se acciona para encender el equipo y para accionar la bomba para subir el aceite. Se ubica hacía la derecha para encender el equipo, en el medio para apagarlo y hacía la izquierda para accionar la bomba.

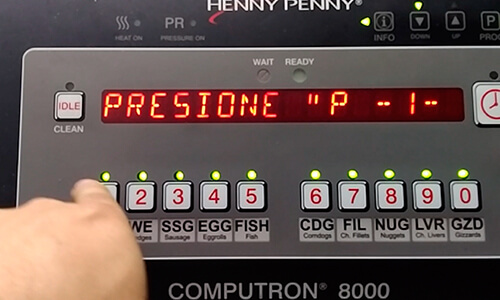

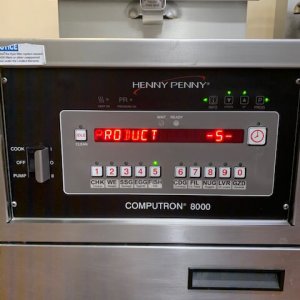

- Selección de productos: Seleccione y pulse el botón de acuerdo al tiempo de cada producto programado.

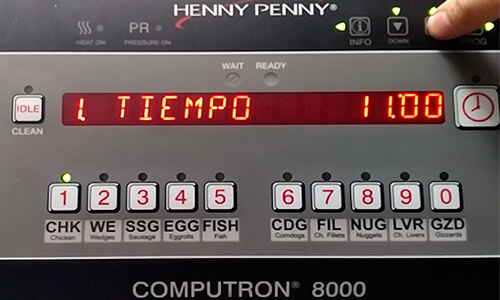

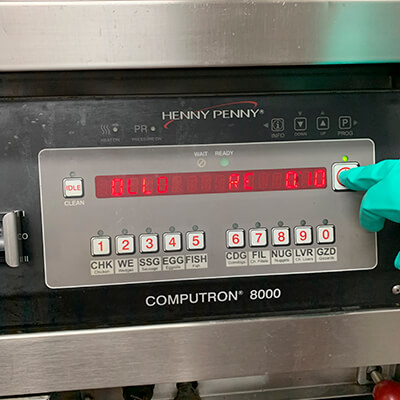

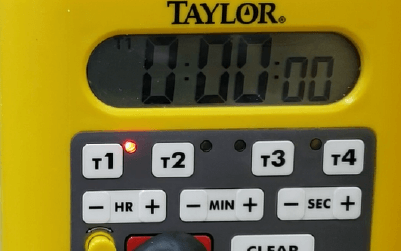

- Interruptor digital timmer: Al accionarlo da inicio al tiempo programado, controlando el tiempo de fritura. A su vez acciona la válvula solenoide.
- Luz indicadora timmer: Indica que el timmer está en operación, luz encendida.

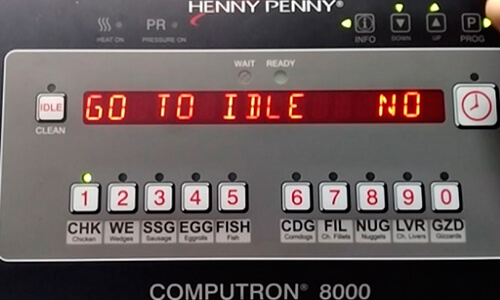

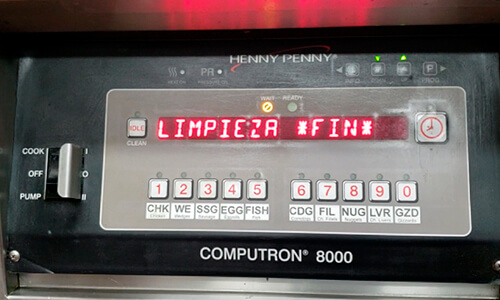

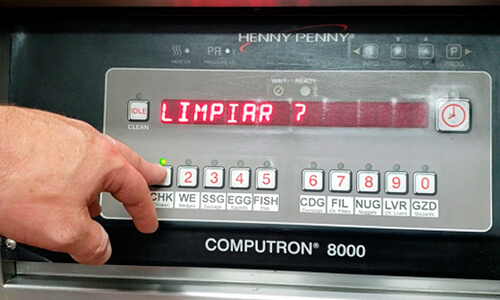

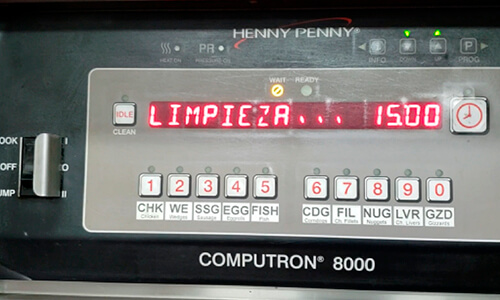

- Botón “IDLE”: Para programar o retirar la máquina del descanso. También se utiliza para programar el modo limpieza.
- Luz indicadora termostato: Indica que la máquina está recuperando la temperatura programada en el termostato. Luz encendida indica que el equipo está en recuperación de temperatura. La luz apagada indica que la máquina ha alcanzado la temperatura programada. Se verifica antes de adicionar producto y en el ciclo de fritura cuando faltándole 2:30 min la luz piloto está apagada.
- Luz indicadora presión: Indica que el equipo está trabajando con presión, cuando esta encendida.

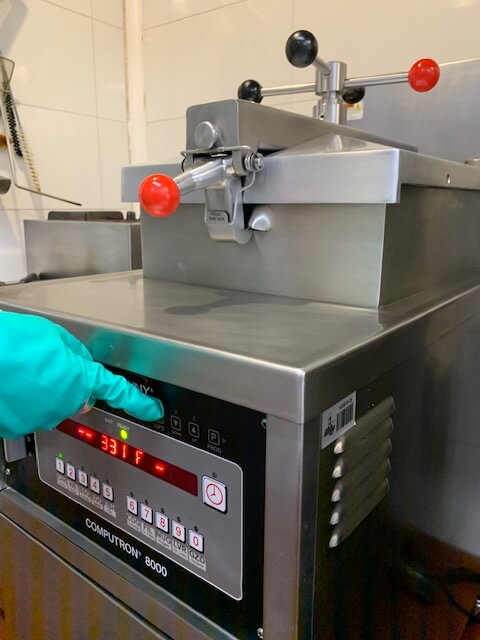

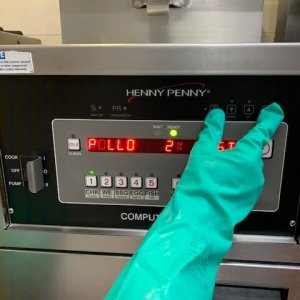

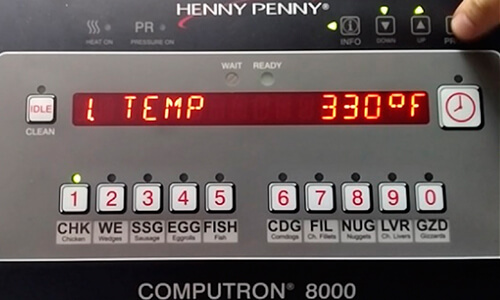

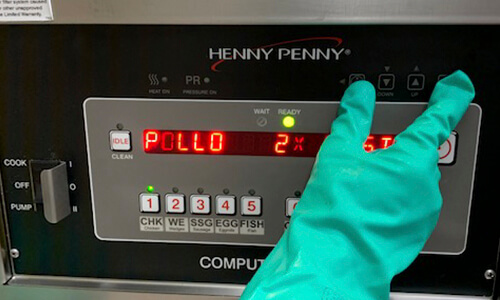

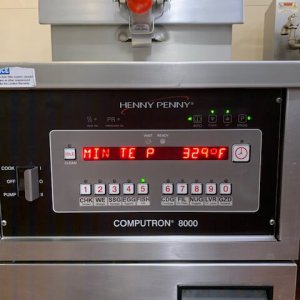

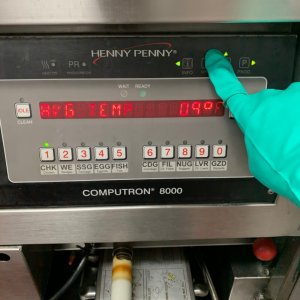

- Botón “INFO”: Se utiliza para verificar la temperatura interna de la tina y para funciones de programación en el equipo.

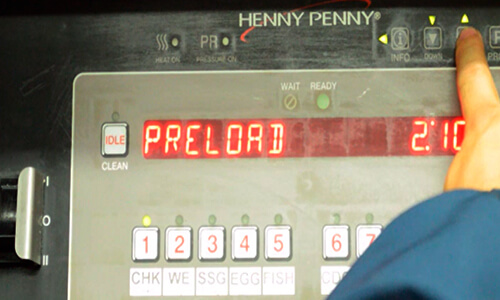

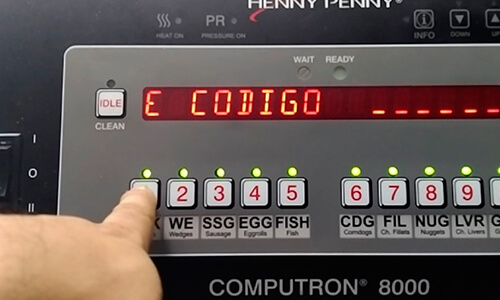

- Botones de programación: Se utilizan para el desplazamiento en las opciones de programación del equipo.

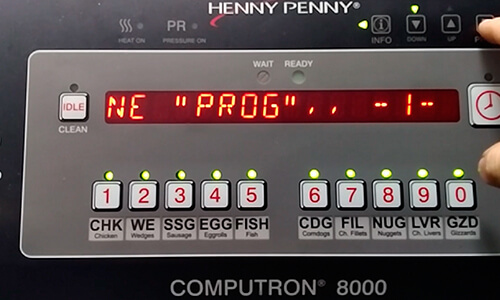

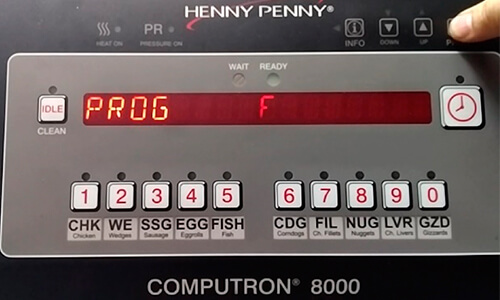

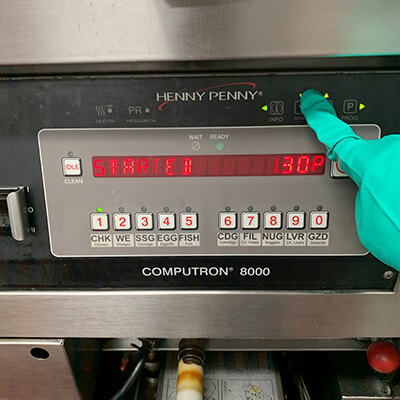

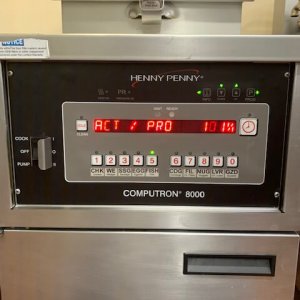

- Botón PROG: Activa el inicio para la programación del equipo.
- Luz indicadora “WAIT”: Indica que la máquina está en recuperación cuando esta encendida.
- Luz indicadora “READY”: Indica que la máquina esta recuperada, es decir que el equipo alcanzó la temperatura de programación.

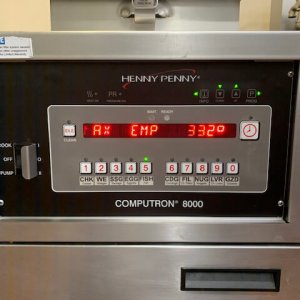

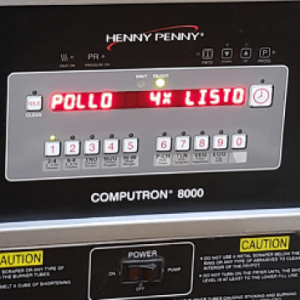

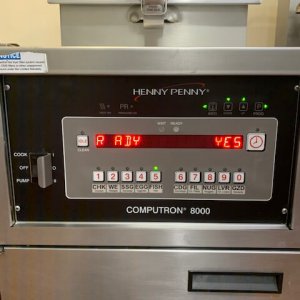

- Display de información: Cuando aparece la palabra LISTO, indica que la maquina esta recuperada. También allí se muestra la temperatura de operación de la máquina.

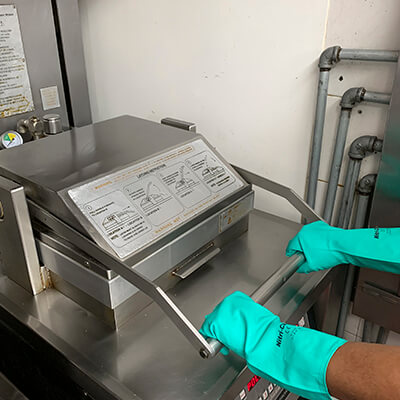

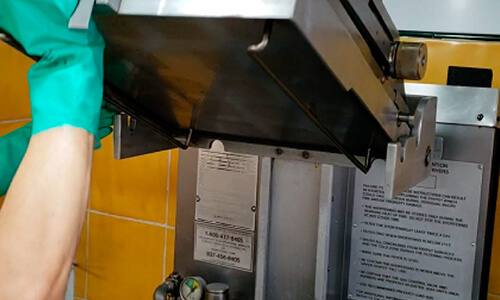

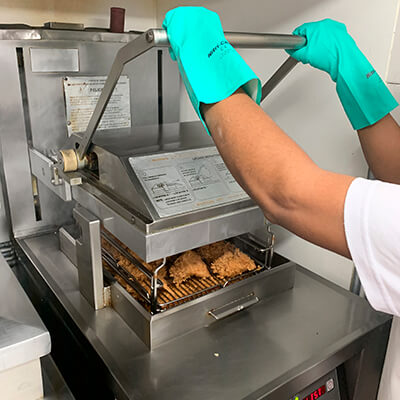

Tapa de la máquina

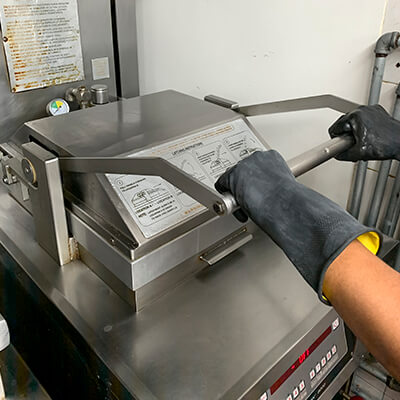

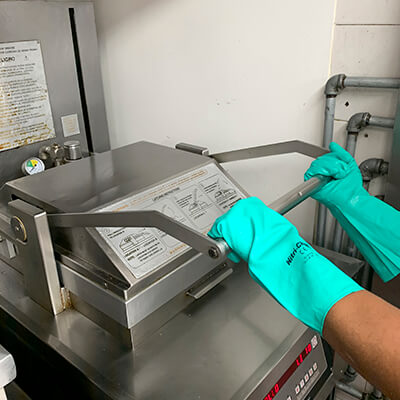

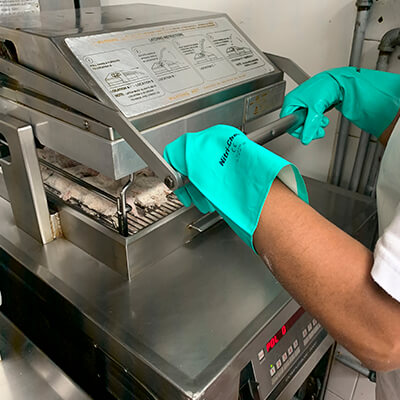

Para cerrar la tapa:
1

Bajar la tapa, hasta que la tapa se sujete con pestillo en su lugar.
2

Jale la manija de la tapa hacia adelante hasta que se detenga.
3

Levante la manija de la tapa hasta que se detenga.
4

Deslice la manija de la tapa hacia usted hasta que se detenga.
5

Empuje la manija de la tapa hacia abajo, enclavando la tapa en su lugar.
PELIGRO
NO TRATE DE ABRIR LA TAPA ANTES QUE LA PRESIÓN BAJE A CERO.
La tapa está sellada mientras la freidora está bajo presión. No trate de forzar el sello de la tapa ni de abrir la tapa mientras esté bajo presión. Abrir la tapa cuando la olla de cocción esté presurizada permite que el aceite caliente y la humedad se escapen de la olla de freir, resultando en quemaduras graves.

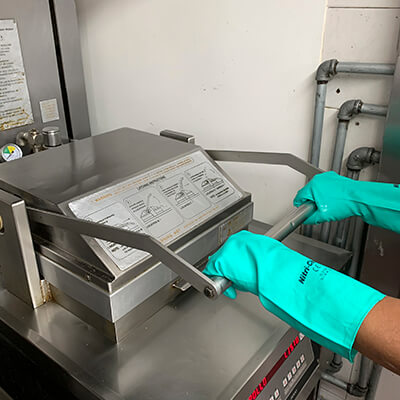

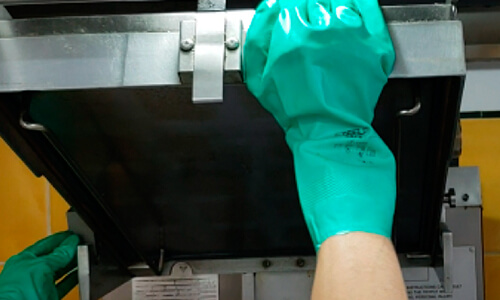

Para abrir la tapa:
1

Suavemente levante la manija hasta que se detenga.
2

Empuje la manija hacia atrás hasta que se detenga.
3

Baje la manija.
PELIGRO
No levante la tapa con la manija levantada. Baje la manija antes de intentar levantar la tapa, o daño a al tapa puede resultar.
4

Empuje la manija hacia atrás.
5

Desenganche el pestillo del frente de la tapa.
PELIGRO
NO TRATE DE ABRIR LA TAPA ANTES QUE LA PRESIÓN BAJE A CERO.
La tapa está sellada mientras la freidora está bajo presión. No trate de forzar el sello de la tapa ni de abrir la tapa mientras esté bajo presión. Abrir la tapa cuando la olla de cocción esté presurizada permite que el aceite caliente y la humedad se escapen de la olla de freir, resultando en quemaduras graves.
En la tapa encontramos:
-
Pestillo: Ajusta el brazo contra la tina.
-
Manija: Es el mecanismo que sirve para abrir o cerrar la máquina.

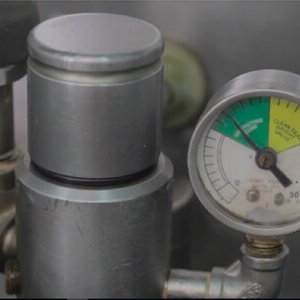

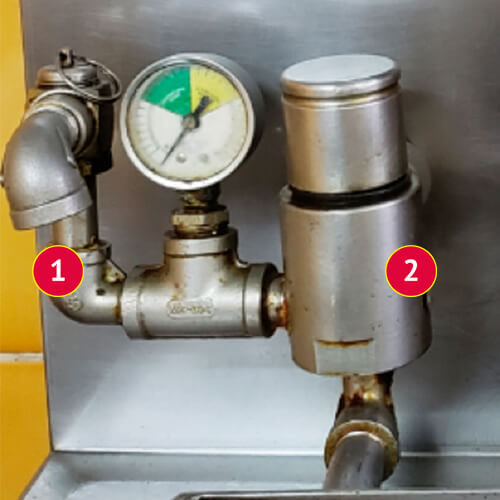

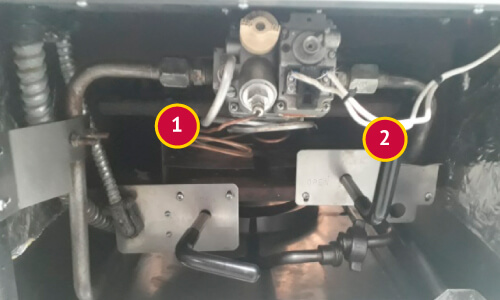

Sistema de válvulas

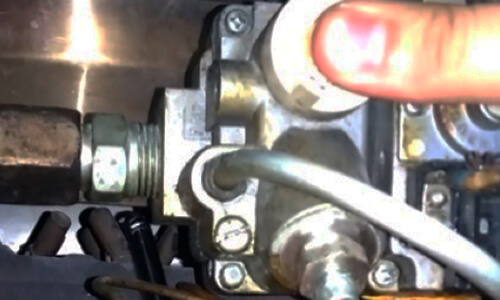

Válvula Solenoide

Manómetro
( Rango de operación de 8 a 12 psi)

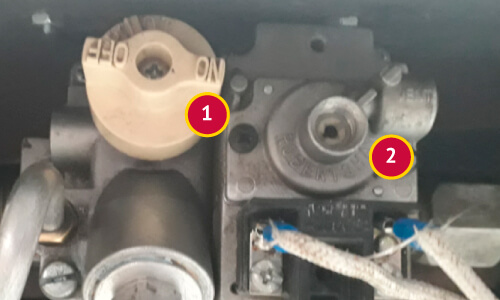

1. Valvula de seguridad.
2. Valvula de operación.

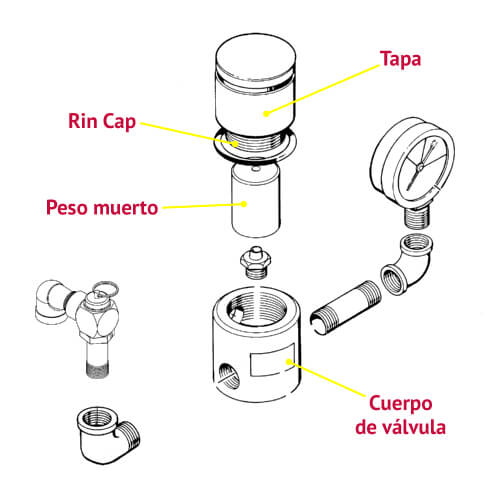

Válvula de operación
Está compuesto por:
- Válvula de operación: Se regula la presión del equipo en funcionamiento. Está compuesta por: tapa, rin cap, peso muerto y cuerpo de válvula.
- Válvula de seguridad: SE acciona cuando hay una sobre presión.
-

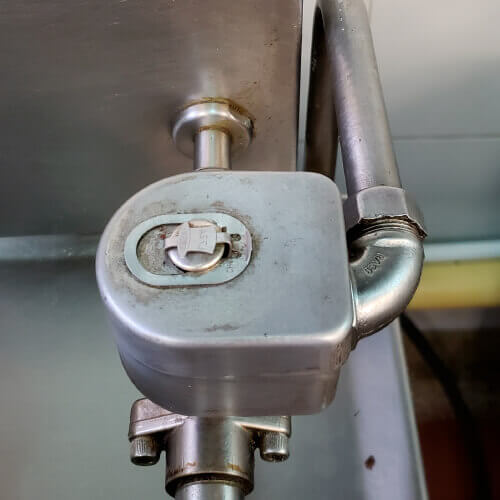

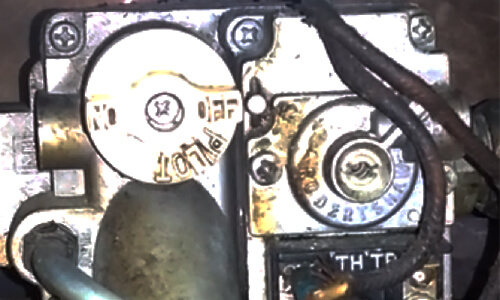

Válvula Solenoide: Al accionarla hace que la freidora genere la presión.
-

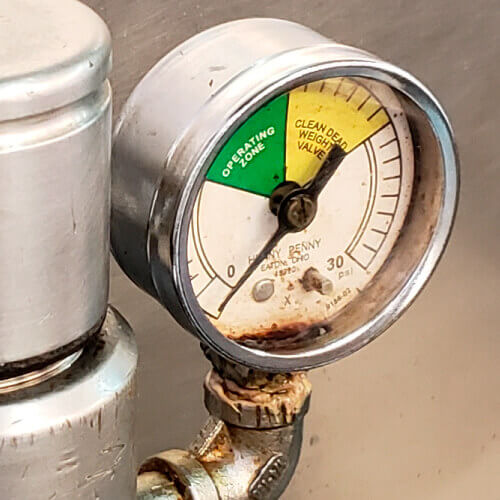

Manómetro: Instrumento para registrar la presión en el equipo. Cuando el equipo esté operando debe ubicarse en la zona verde (8 a 12 psi). Cuando la aguja está en la zona amarilla indica que hay una sobrepresión, debe informar a mantenimiento.

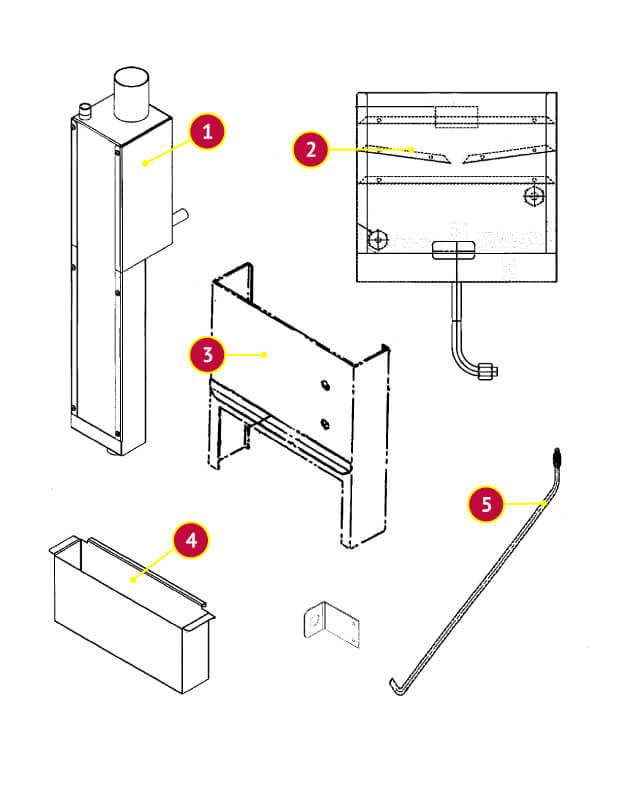

Torre de condensación

1
Desfogue.
2
Parte posterior.
3
Parte frontal.
4
Tanque de condensados.
5
Tubo de drenaje.
Tener en cuenta
En esta parte se condensa el vapor producto del proceso de fritura, en el que se recolectan las grasas que son trasladadas al tanque de condensados. De esta manera se cuida el medio ambiente.
-
Tanque de condensados: Recolecta la grasa y agua generados en el proceso de condensación.

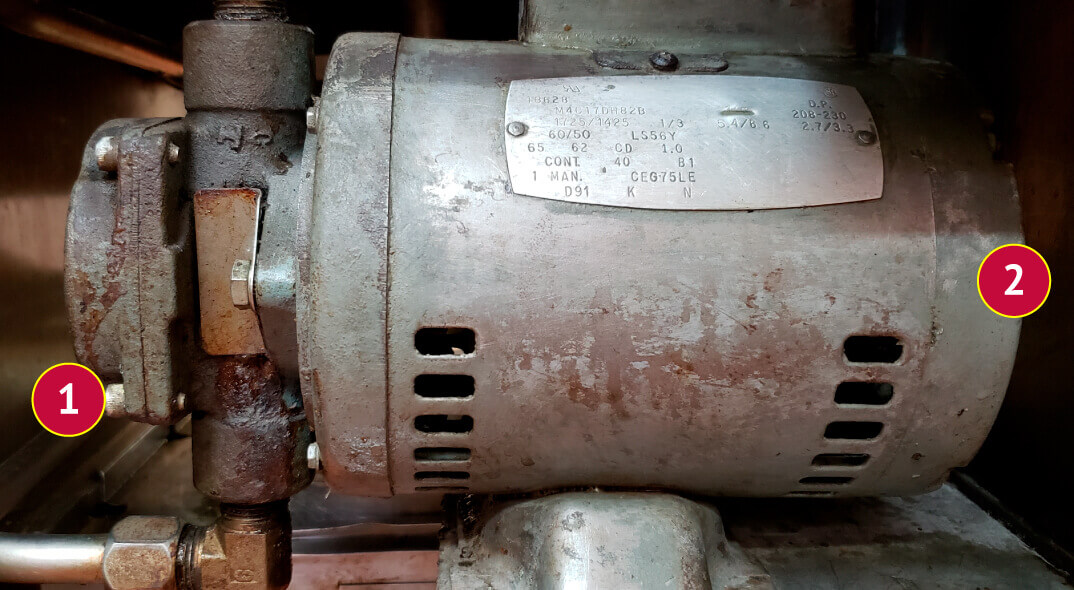

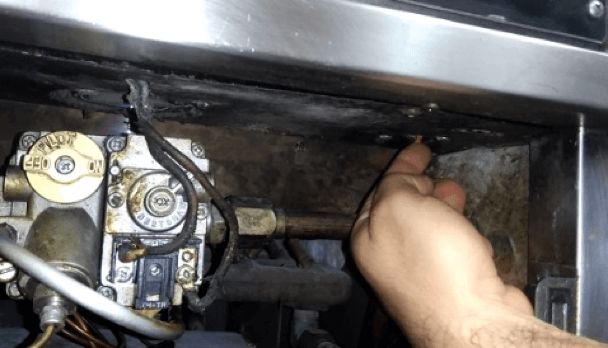

Motor

1
Bomba de succión.
2
Reset térmico del motor.

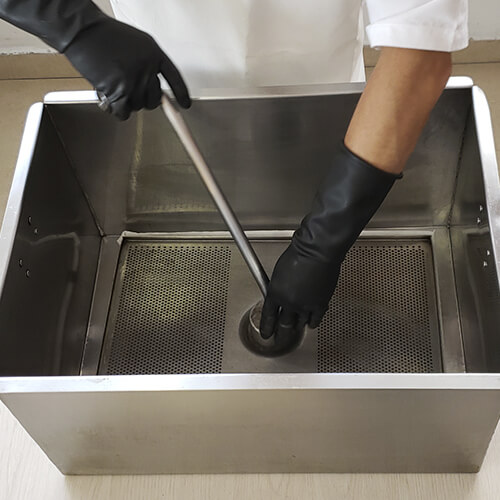

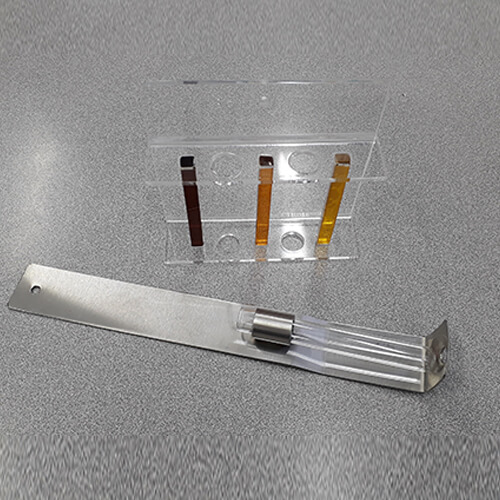

Sistema de filtrado

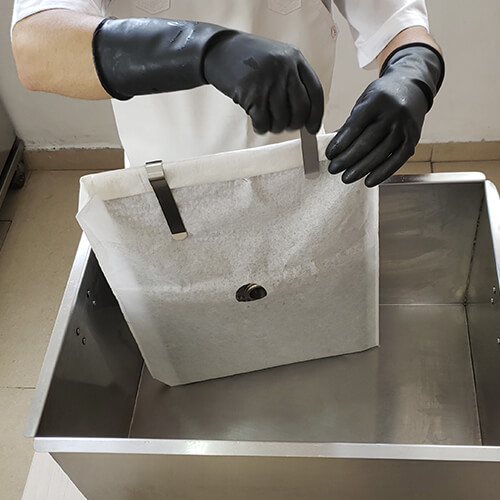

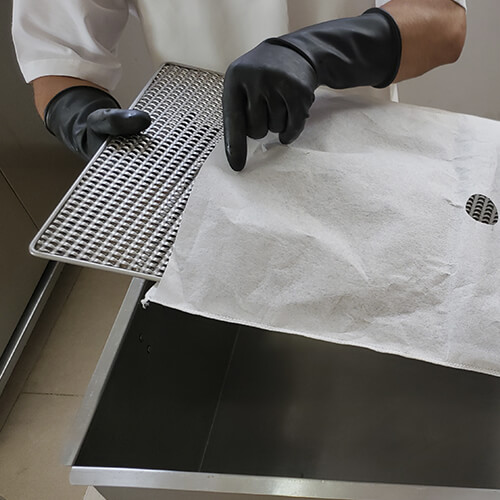

Instalación partes del tanque de filtrado:
1

Parrilla
2

Filtro de papel con doble doblez en el extremo.
2 clics metálicos.
3

Parrilla
4

Tubo de filtrado
5

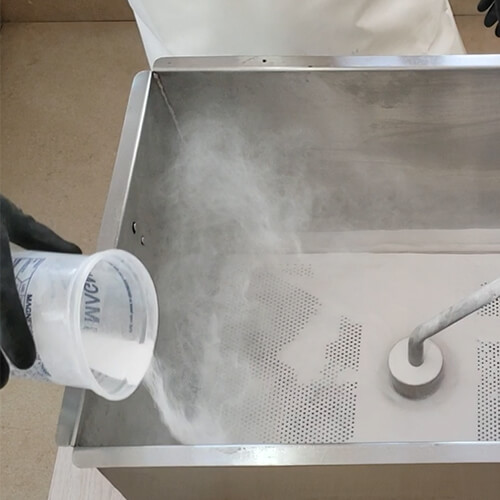

Magnesol
6

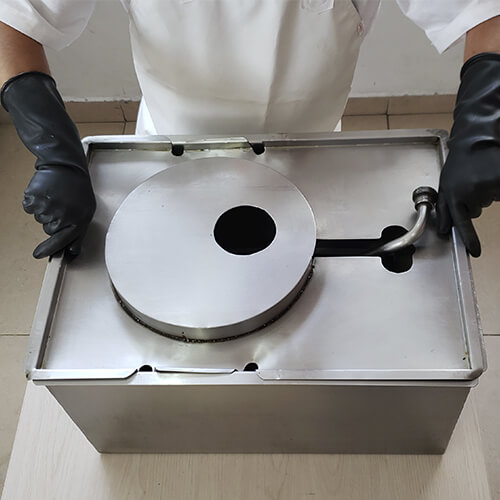

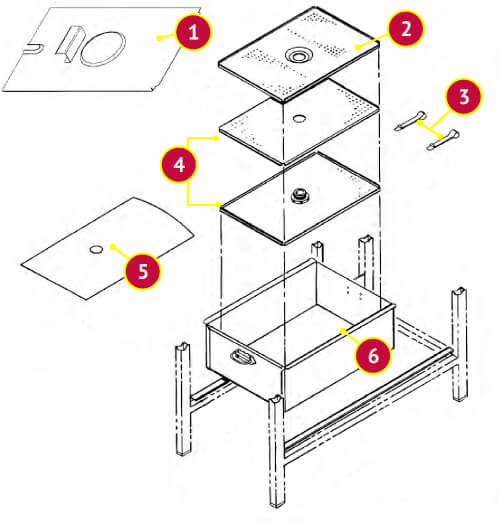

Tanque de filtrado con tapa

1
Tapa cajón de filtrado.
2
Parrilla superior.
3
2 clips.
4
Juego de parrillas.
5
Papel filtro.
6
Cajón de filtrado.
Se compone de:

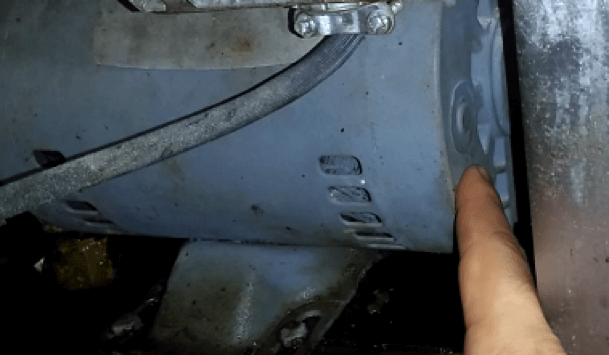

- Motor: Es el encargado de darle movimiento a la bomba. Aquí encontramos el reset térmico del motor.
- Bomba de succión: Impulsa el aceite.

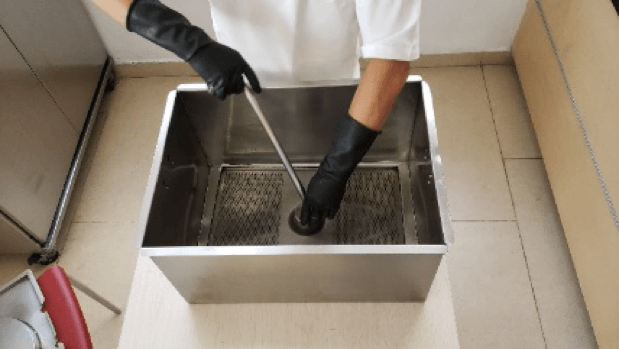

- Cajón de filtrado y tapa: Aloja el aceite durante el proceso de filtrado y se almacenan los residuos que se producen en el proceso de fritura. La tapa evita que el aceite caliente salpique al exterior.

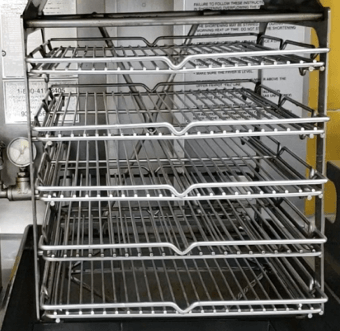

- Juego de parrillas: Purifican el aceite, retirando las residuos del aceite.
- Clicks envelopen: Sostienen el papel filtro evitando que ingresen al interior de la parrilla partículas que puedan dañar la bomba de succión.
- Válvula y palanca de succión: Encargada de la apertura para inicio del proceso de filtrado o pulido.
- Válvula, swiche y palanca de drenaje: Baja el aceite al tanque. Trabaja en coordinación con el swiche de drenaje bloqueando el equipo para que no encienda el quemador y así evitar que se queme la tina de la máquina.

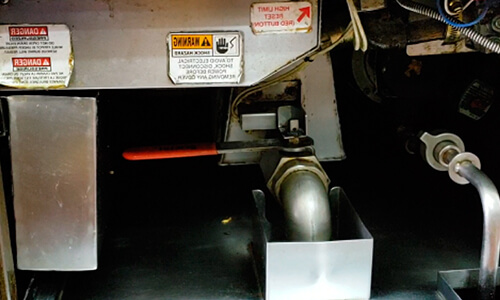

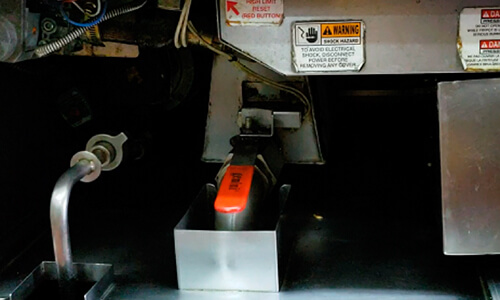

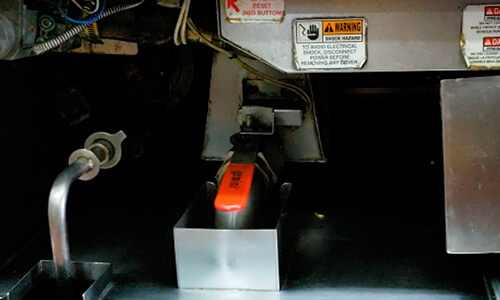

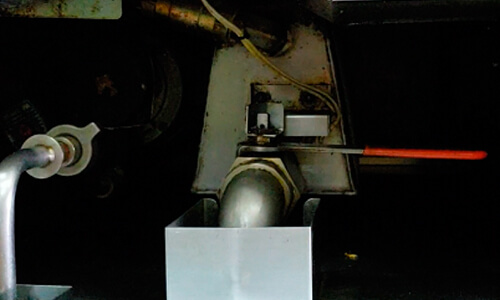

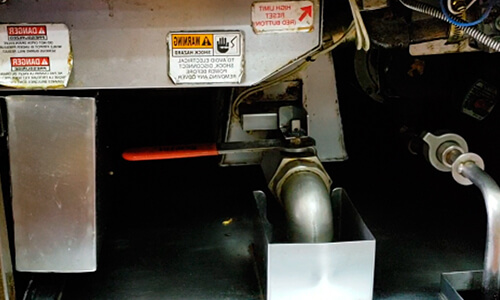

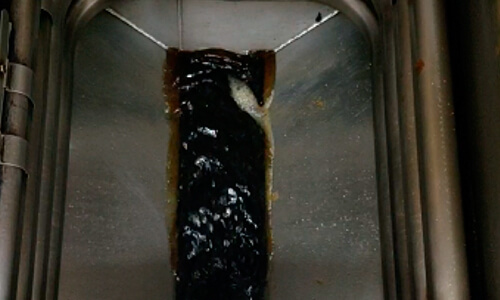

Palanca de drenaje para operar el sistema de filtrado

Drenaje ABIERTA

Drenaje CERRADA
