Operación Máquinas / Lección 5: Computron 8000

Partes principales

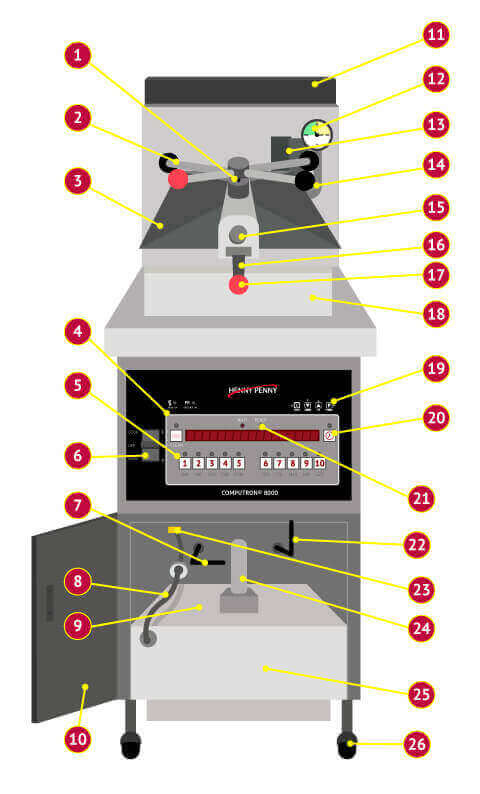

Parte frontal de la máquina

1

Resorte

2

Cruceta

3

Tapa

4

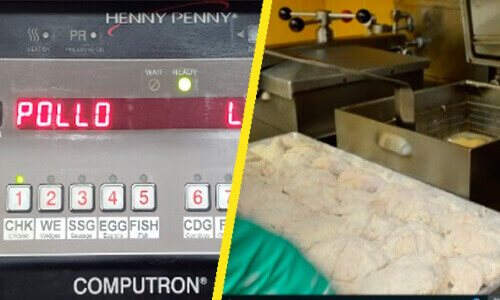

Tablero de control

5

Botones selección de productos

6

Interruptor principal

7

Palanca de drenaje

8

Tubo de condensación

9

Tanque de filtrado

10

Puerta

11

Torre de condensación

12

Manómetro

13

Válvula Solenoide

14

Rodachines

15

Resorte delantero

16

Pestillo

17

Bola roja

18

Tina

19

Botones de programación

20

Timmer

21

Luz indicadora máquina recuperada

22

Palanca de succión

23

Quemador

24

Tubo de succión

25

Tanque de condensación

26

Rodachines

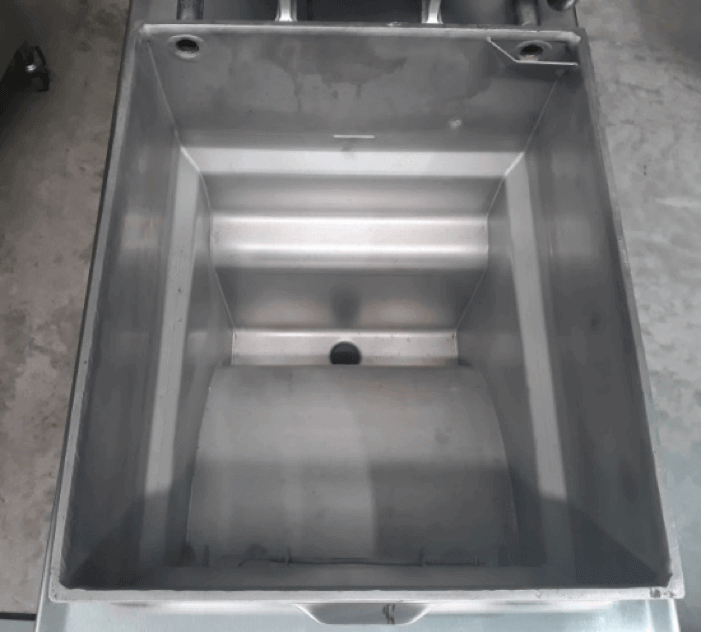

Tanque

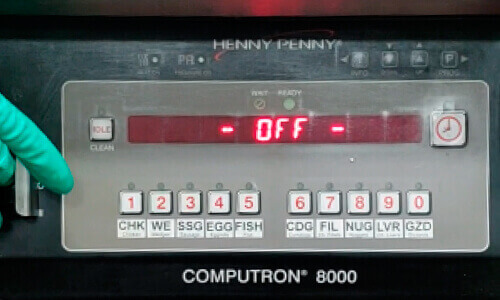

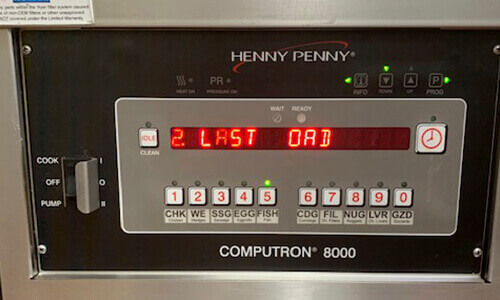

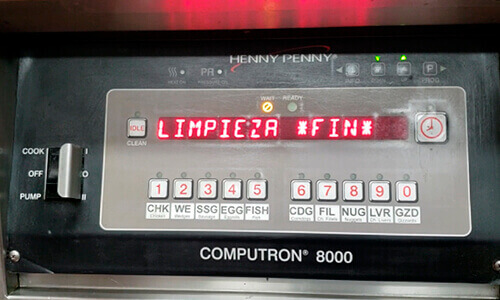

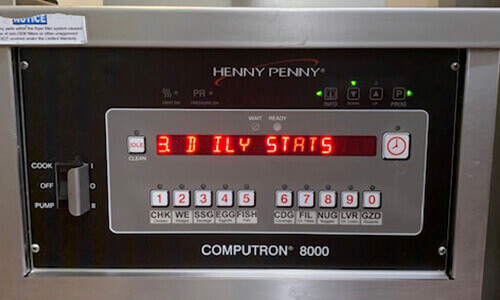

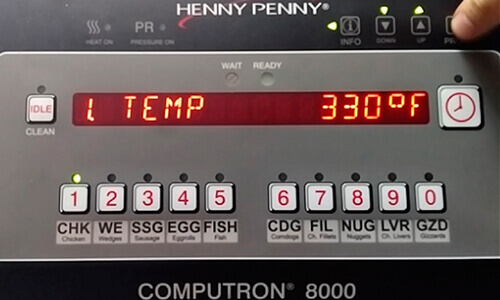

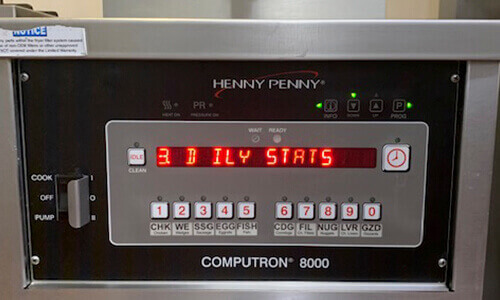

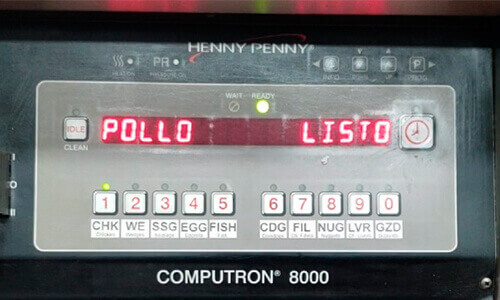

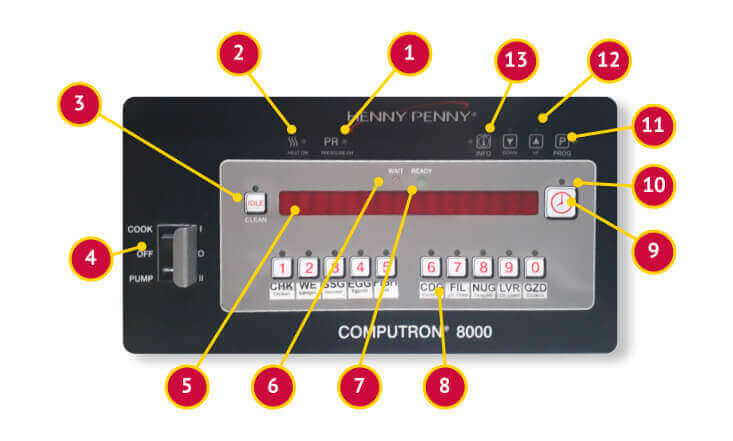

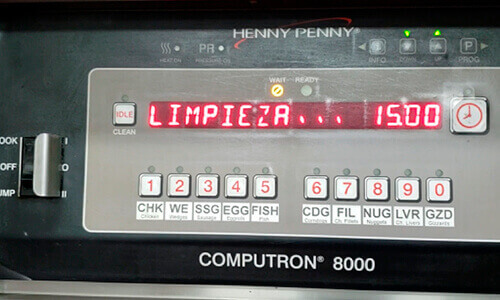

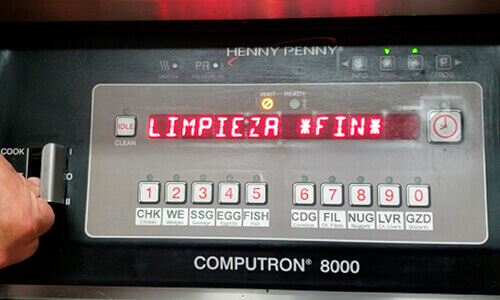

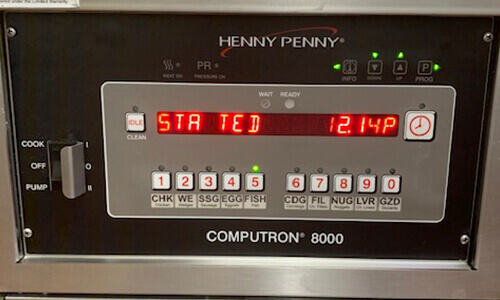

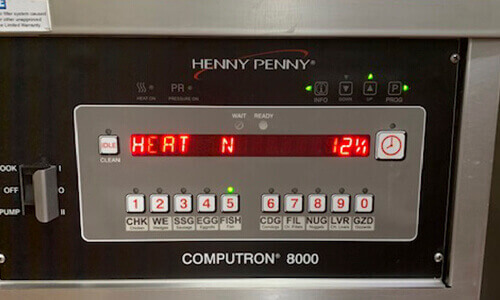

Tablero de control

1

Luz indicadora presión

2

Luz indicadora termostato

3

“IDLE” Descanso

4

Interruptor principal

5

Display información

6

Luz indicadora máquina en recuperación

7

Luz indicadora máquina recuperada

8

Botones selección de productos

9

Timmer

10

Luz indicadora timmer

11

Botón inicio de programación

12

Botones de programación

13

“INFO” Botón de verificación temperatura y programación

Consta de:

  • Interruptor principal: Se acciona para encender el equipo y para accionar la bomba para subir el aceite. Se ubica hacía la derecha para encender el equipo, en el medio para apagarlo y hacía la izquierda para accionar la bomba.
  • Selección de productos: Seleccione y pulse el botón de acuerdo al tiempo de cada producto programado.

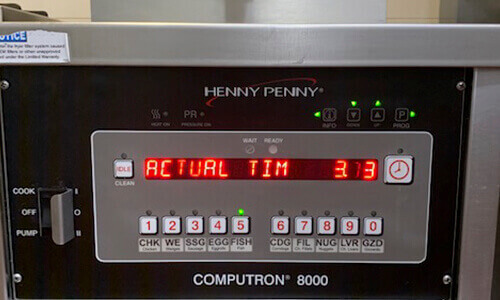

  • Interruptor digital timmer: Al accionarlo da inicio al tiempo programado, controlando el tiempo de fritura. A su vez acciona la válvula solenoide.
  • Luz indicadora timmer: Indica que el timmer está en operación, luz encendida.
  • Botón “IDLE”: Para programar o retirar la máquina del descanso. También se utiliza para programar el modo limpieza.
  • Luz indicadora termostato: Indica que la máquina está recuperando la temperatura programada en el termostato. Luz encendida indica que el equipo está en recuperación de temperatura. La luz apagada indica que la máquina ha alcanzado la temperatura programada. Se verifica antes de adicionar producto y en el ciclo de fritura cuando faltándole 2:30 min la luz piloto está apagada.
  • Luz indicadora presión: Indica que el equipo está trabajando con presión, cuando esta encendida.

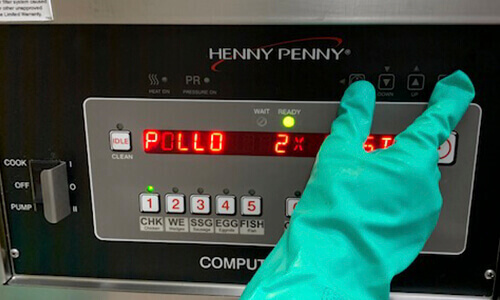

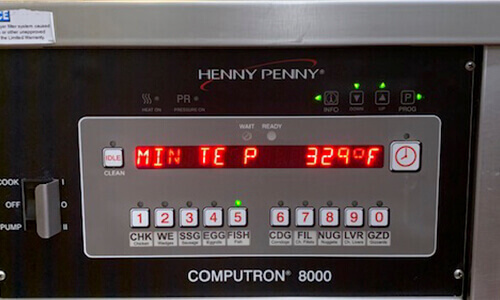

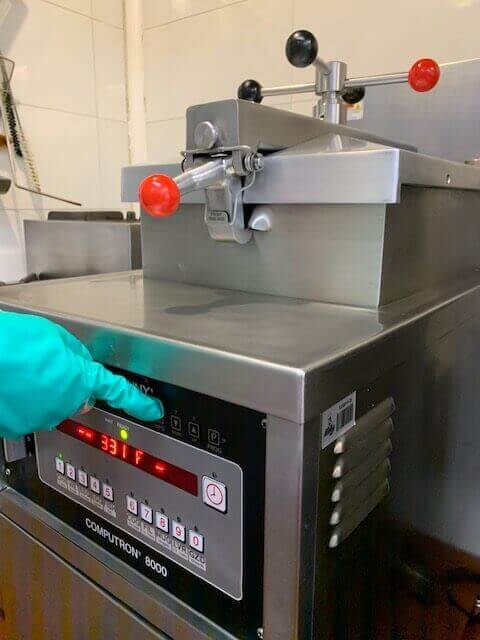

  • Botón “INFO”: Se utiliza para verificar la temperatura interna de la tina y para funciones de programación en el equipo.
  • Botones de programación: Se utilizan para el desplazamiento en las opciones de programación del equipo.
  • Botón PROG: Activa el inicio para la programación del equipo.
  • Luz indicadora “WAIT”: Indica que la máquina está en recuperación cuando esta encendida.
  • Luz indicadora “READY”: Indica que la máquina esta recuperada, es decir que el equipo alcanzó la temperatura de programación.

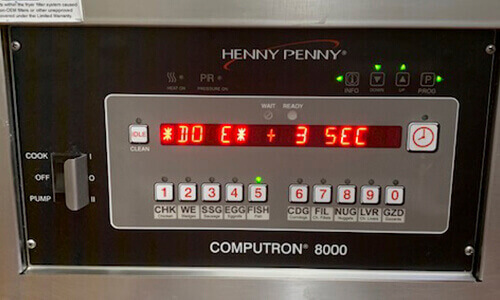

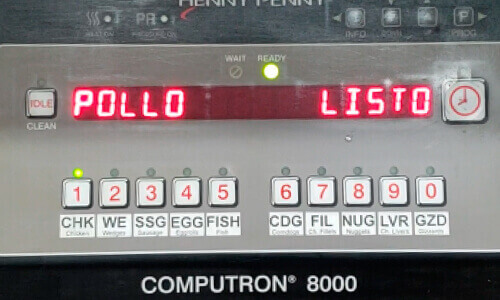

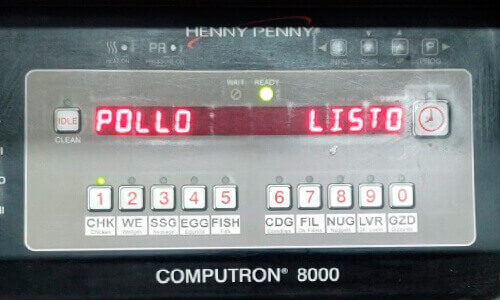

  • Display de información: Cuando aparece la palabra LISTO, indica que la maquina esta recuperada. También allí se muestra la temperatura de operación de la máquina.

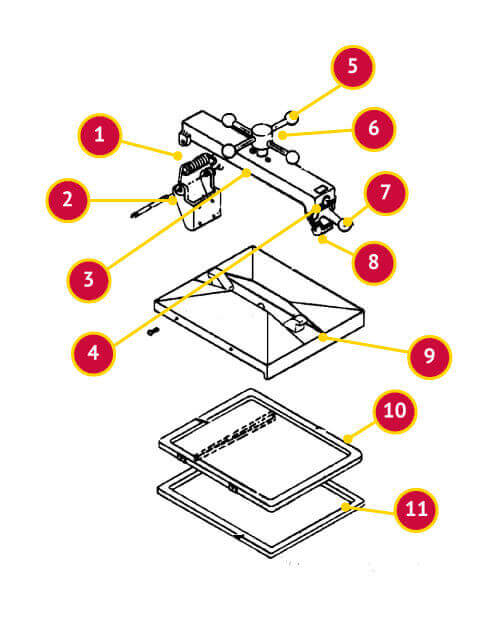

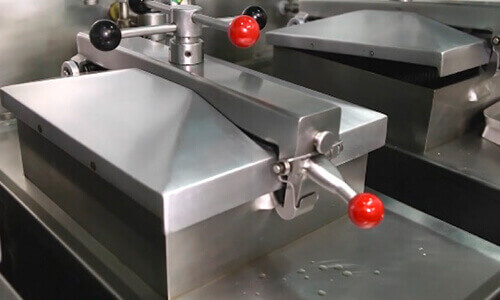

Tapa de la máquina

1

Resorte trasero

2

Soporte brazo

3

Balín

4

Resorte delantero

5

Brazo

6

Cruceta

7

Bola roja

8

Pestillo

9

Tapa

10

Contratapa

11

Empaque tapa

Consta de:

  • Cruceta: Da el ajuste hermético del equipo. La bola roja en la cruceta sirve como referencia para indicar que la cruceta esta calibrada, al coincidir bola roja de cruceta con bola roja de la uña.
  • Resorte trasero: Sostiene el brazo de la tapa.
  • Brazo: Es el eje central y aloja la tapa.
  • Pestillo: Ajusta el brazo contra la tina.
  • Resorte delantero: Mantiene el pestillo presionado contra la tina.

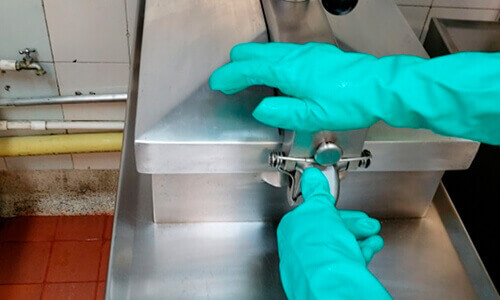

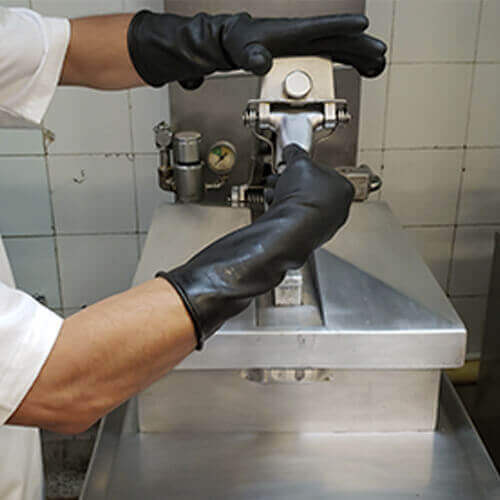

Pasos para retirar la tapa:

1

2

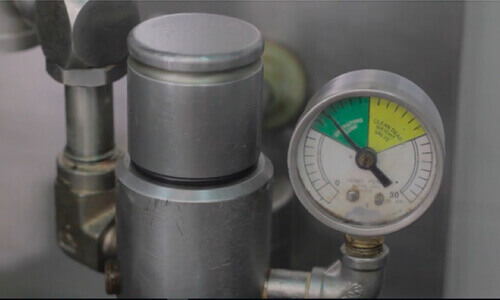

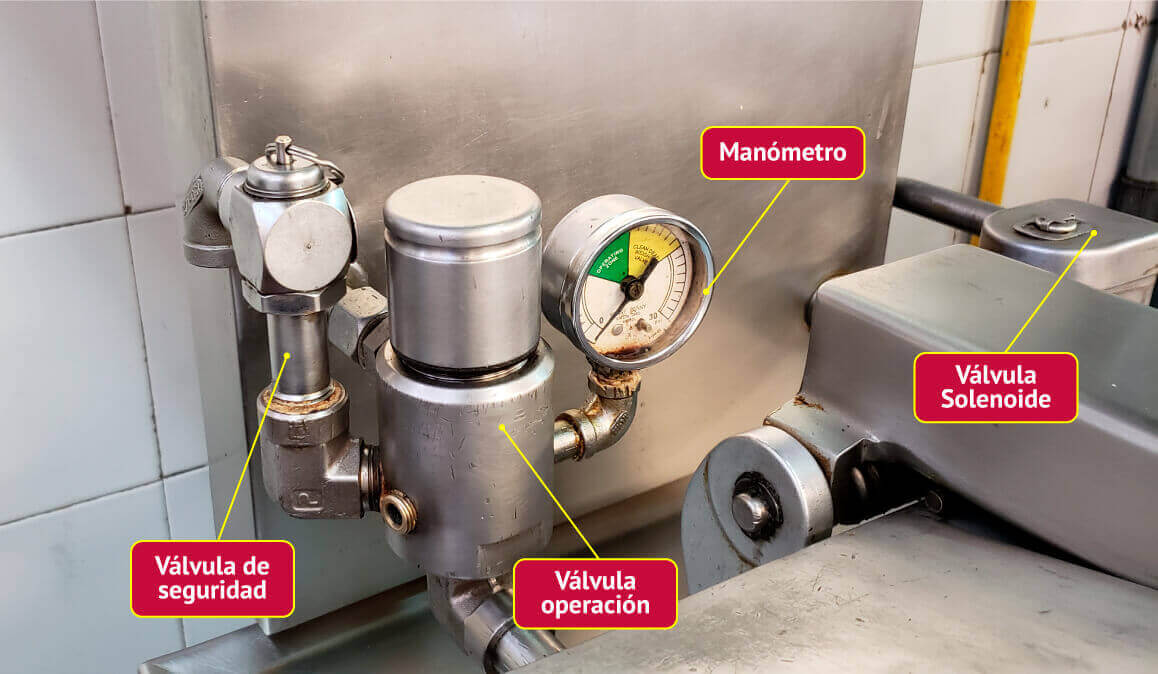

Válvula Solenoide

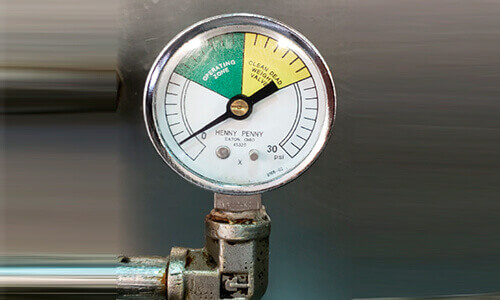

Manómetro

( Rango de operación de 8 a 12 psi)

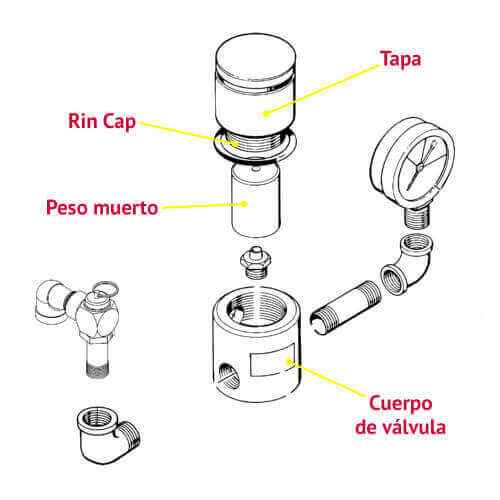

Válvula de operación

Consta de:

  • Válvula de operación: Regula la presión del equipo en funcionamiento. Está compuesta por: tapa, rin cap, peso muerto y cuerpo de válvula.

  • Válvula de seguridad: Se acciona cuando hay una sobre presión.

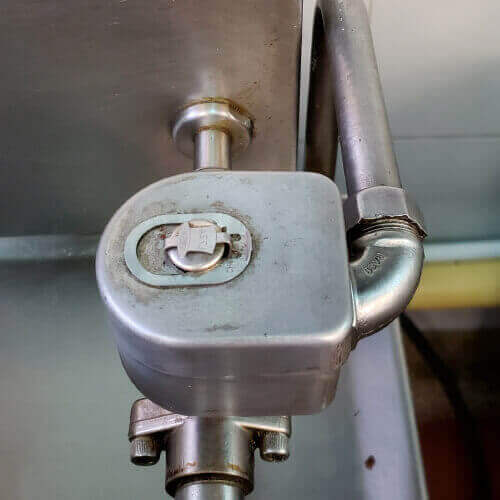

  • Válvula Solenoide: Al ser accionada desde el timme, hace que la freidora genere la presión para el proceso de fritura.

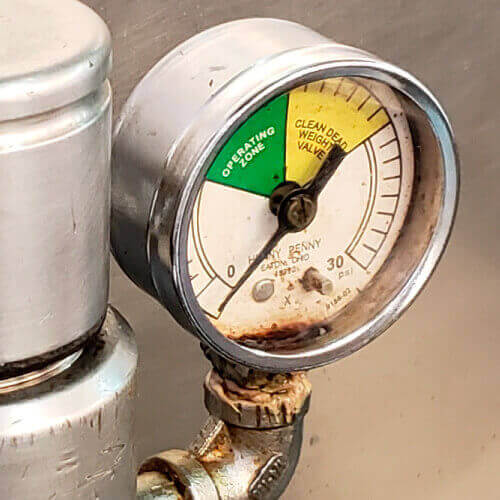

  • Manómetro: Instrumento para registrar la presión en el equipo. Cuando el equipo esté operando con la carga completa (4 pollos) debe ubicarse en la zona verde (8 a 12 psi). Cuando la aguja está en la zona amarilla indica que hay una sobrepresión, se debe informar a mantenimiento.

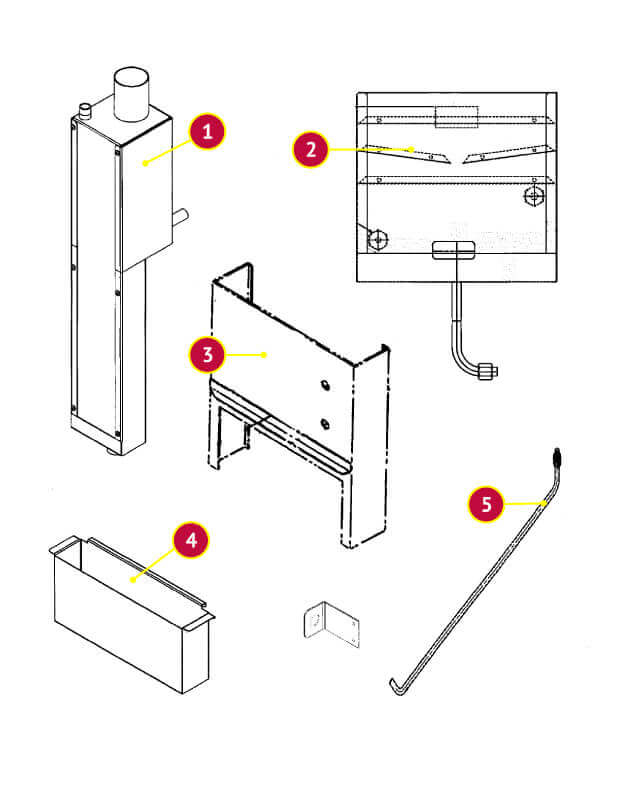

Torre de condensación

1

Desfogue.

2

Parte posterior.

3

Parte frontal.

4

Tanque de condensados.

5

Tubo de drenaje.

En esta parte se condensa el vapor producto del proceso de fritura, en el que se recolectan las grasas que son trasladadas al tanque de condensados. De esta manera se cuida el medio ambiente.

  • Tanque de condensados: Recolecta la grasa y agua generados en el proceso de condensación.

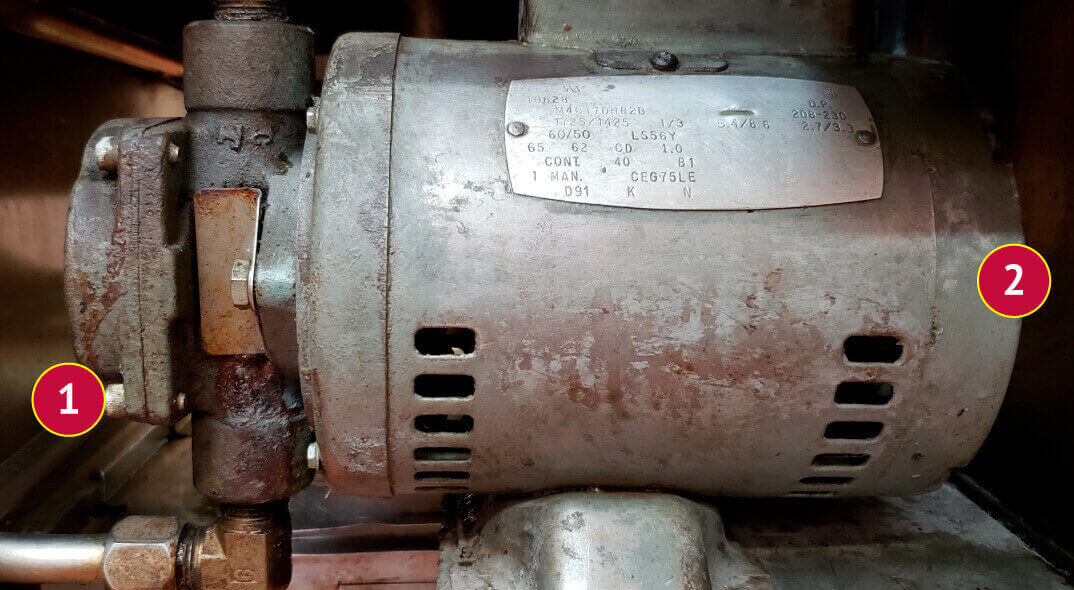

Motor

1

Bomba de succión.

2

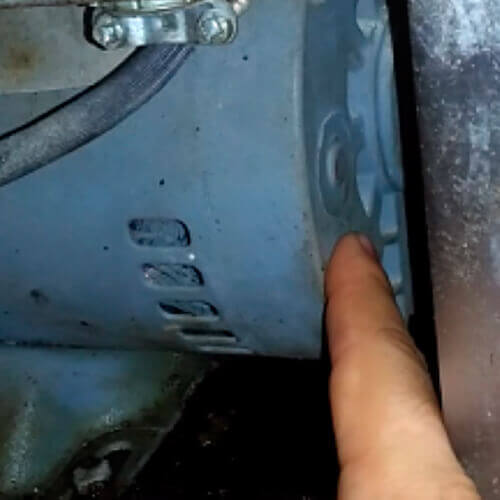

Reset térmico del motor.

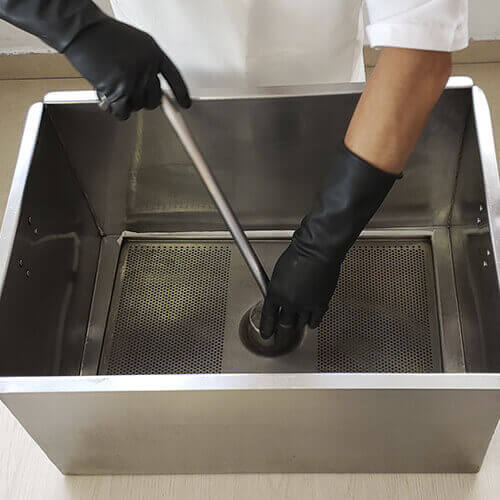

Sistema de filtrado

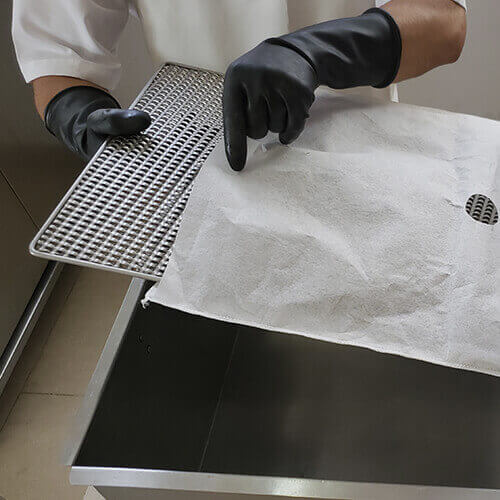

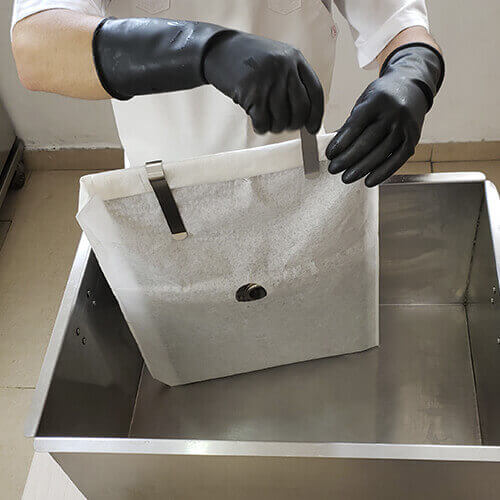

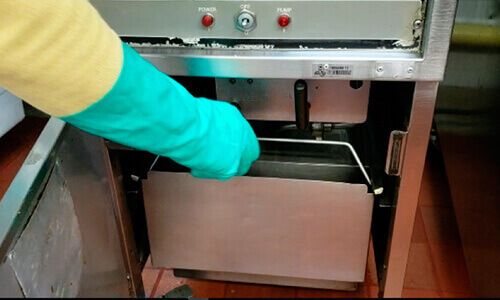

Instalación partes del tanque de filtrado:

1

Parrilla

2

Filtro de papel con doble doblez en el extremo.

2 clics metálicos.

3

Parrilla

4

Tubo de filtrado

5

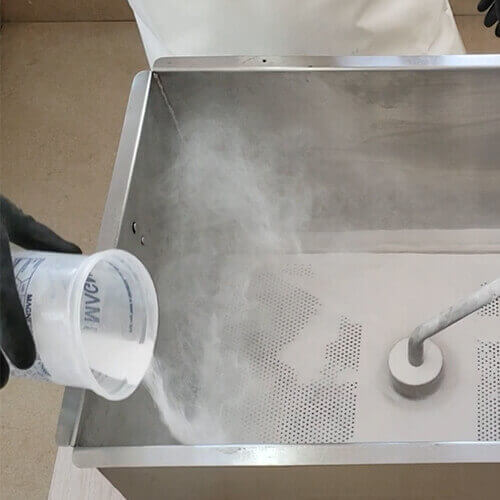

Magnesol

6

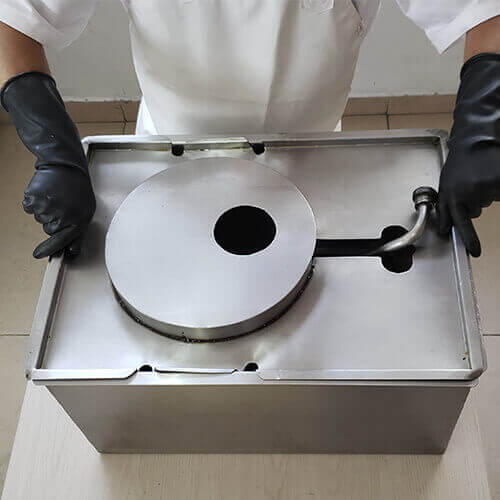

Tanque de filtrado con tapa

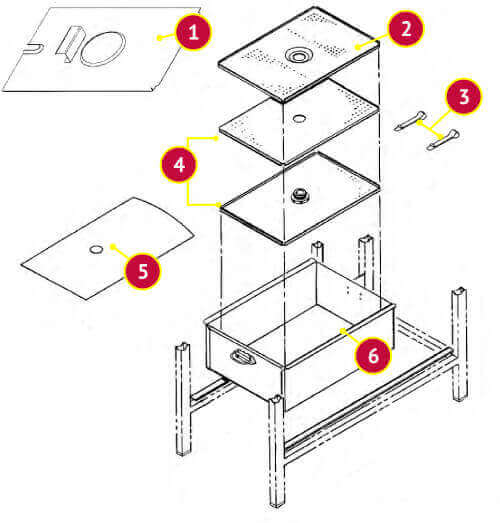

1

Tapa cajón de filtrado.

2

Parrilla superior.

3

2 clips.

4

Juego de parrillas.

5

Papel filtro.

6

Cajón de filtrado.

Consta de:

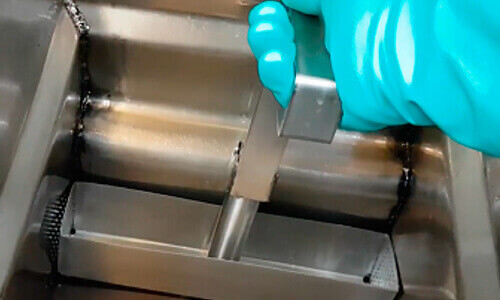

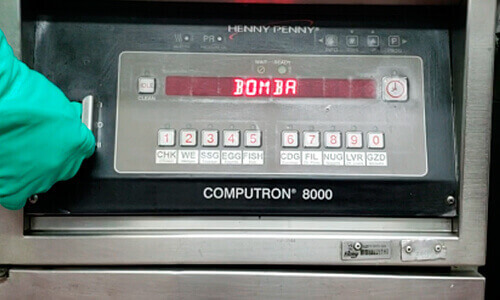

  • Motor: Es el encargado de darle movimiento a la bomba. Aquí encontramos el reset térmico del motor.
  • Bomba de succión: Impulsa el aceite.
  • Cajón de filtrado y tapa: Aloja el aceite durante el proceso de filtrado y se almacenan los residuos que se producen en el proceso de fritura. La tapa evita que el aceite caliente salpique al exterior.
  • Juego de parrillas: Purifican el aceite, retirando las residuos del aceite.
  • Clicks envelopen: Sostienen el papel filtro evitando que ingresen al interior de la parrilla partículas que puedan dañar la bomba de succión.
  • Válvula y palanca de succión: Encargada de la apertura para inicio del proceso de filtrado o pulido.
  • Válvula, swiche y palanca de drenaje: Baja el aceite al tanque. Trabaja en coordinación con el swiche de drenaje bloqueando el equipo para que no encienda el quemador y así evitar que se queme la tina de la máquina.

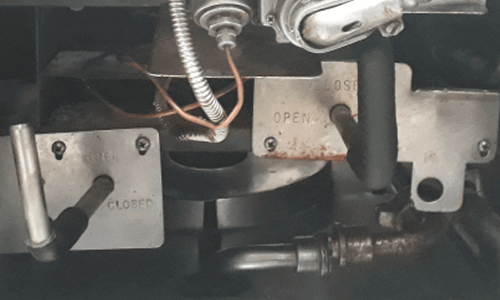

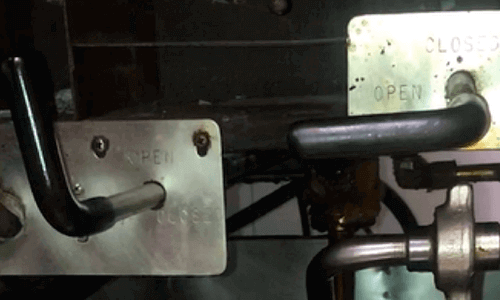

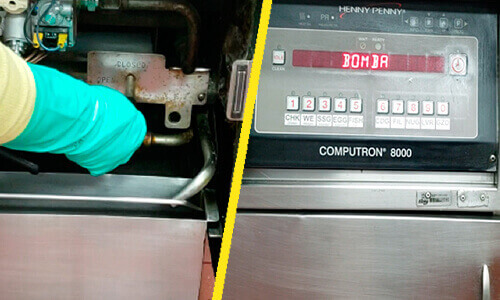

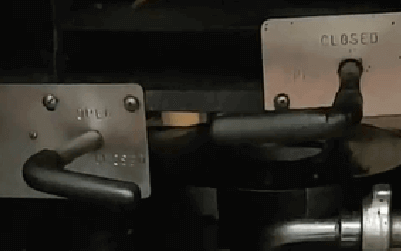

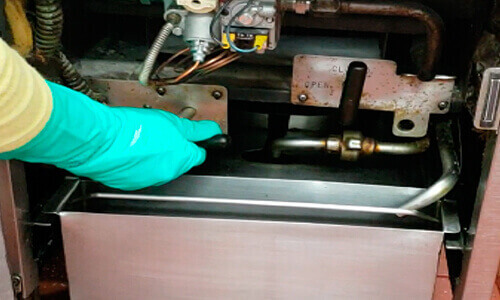

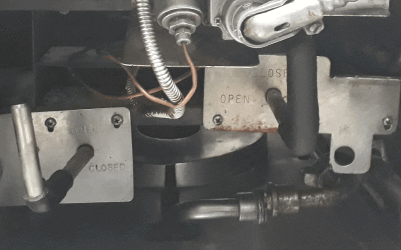

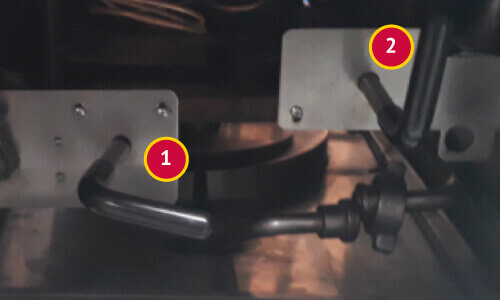

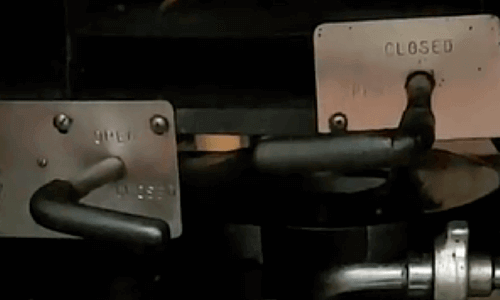

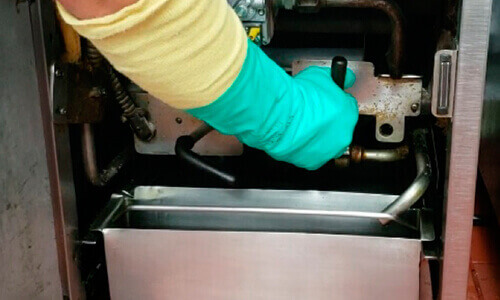

Palancas para operar el sistema de filtrado

1

Palanca de drenaje.

2

Palanca de succión.

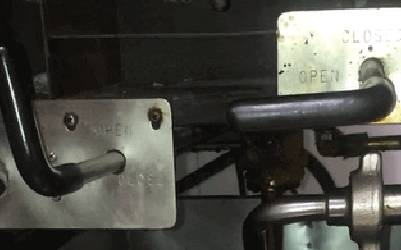

Drenaje y succión cerradas

Drenaje y succión abiertas

Drenaje abierta y succión cerrada

Drenaje cerrada y succión abierta

→ ←

Operación Máquinas / Lección 5: Computron 8000

Elementos para uso en el equipo

Encendido de la máquina

1

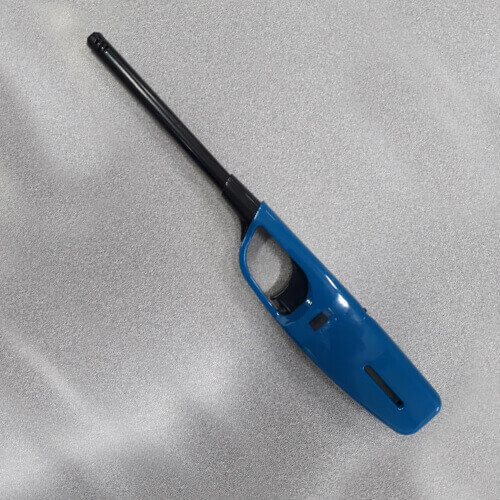

Encendedor.

Elementos para operación

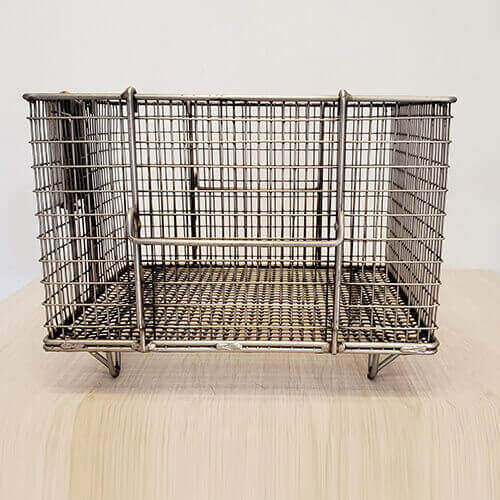

Canastilla de la máquina

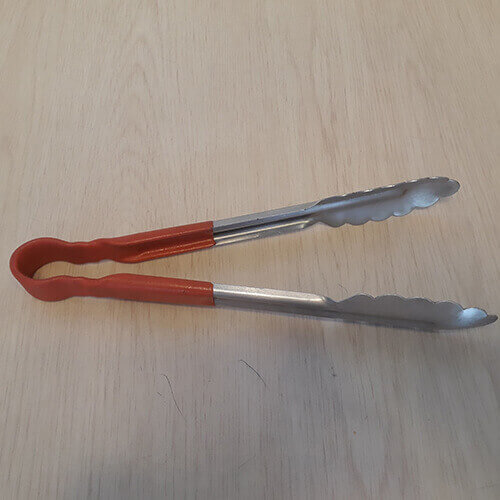

Pinzas para pollo

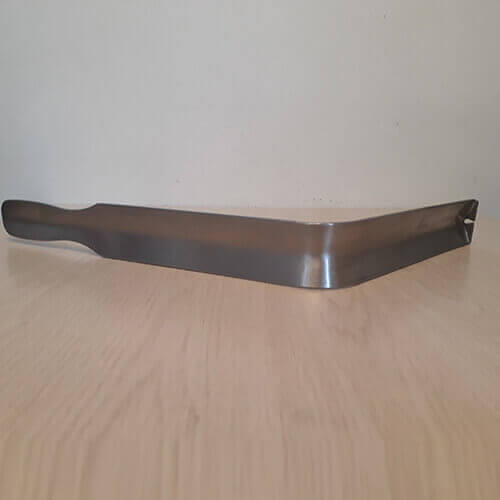

Palanca de la canastilla

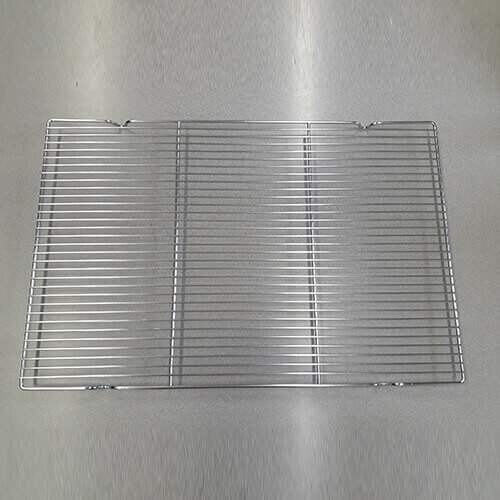

Parrilla

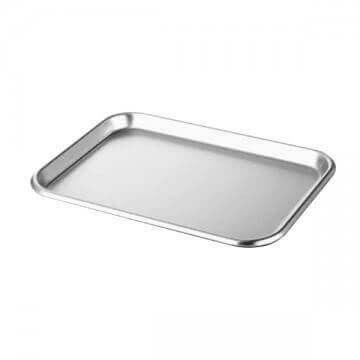

Bandeja para pollo

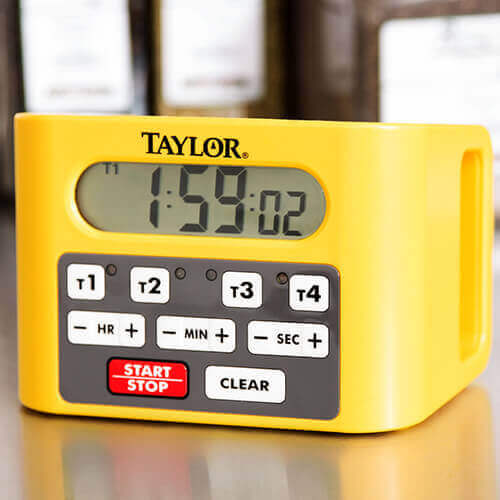

Timmer

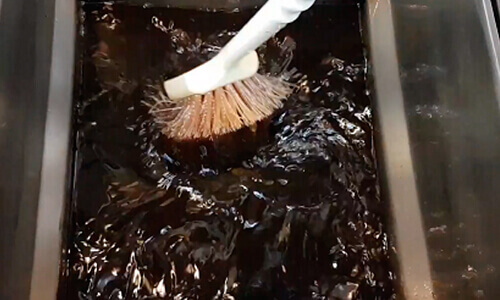

Elementos para filtrado

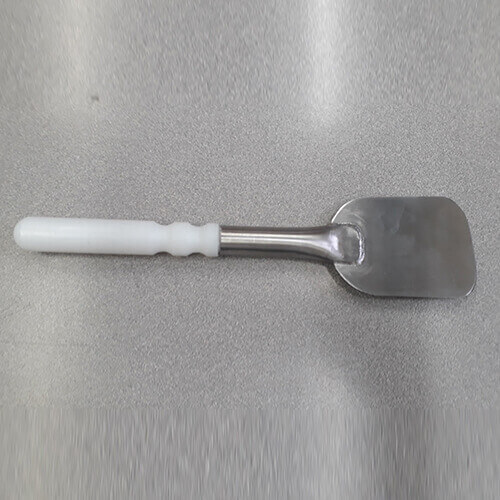

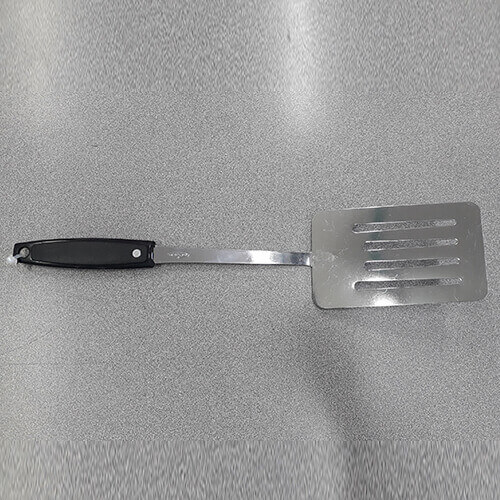

Espátula filtrado

Espátula para ripio

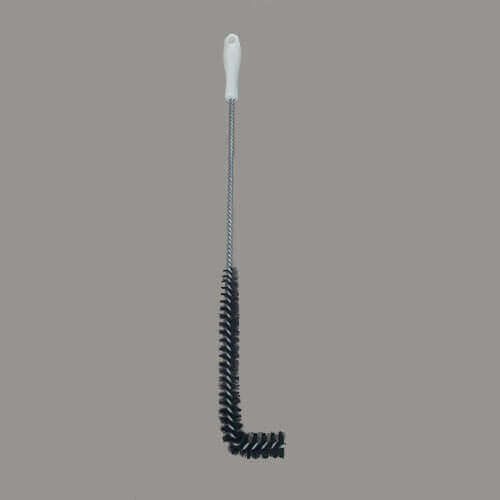

Cepillo en L máquina eléctrica

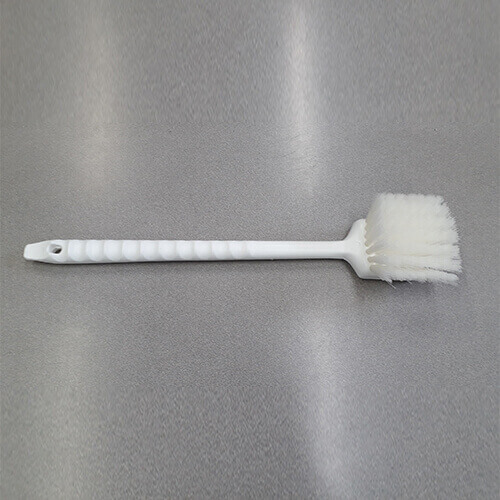

Cepillo recto blanco

Cepillo grande

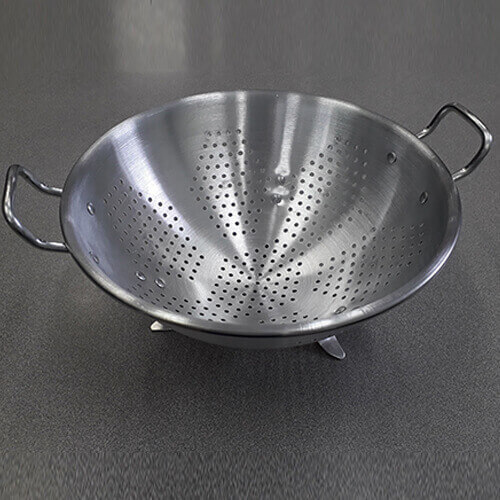

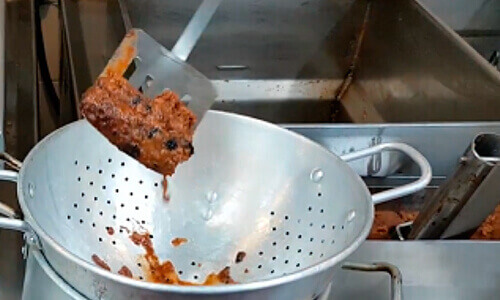

Colador para ripio

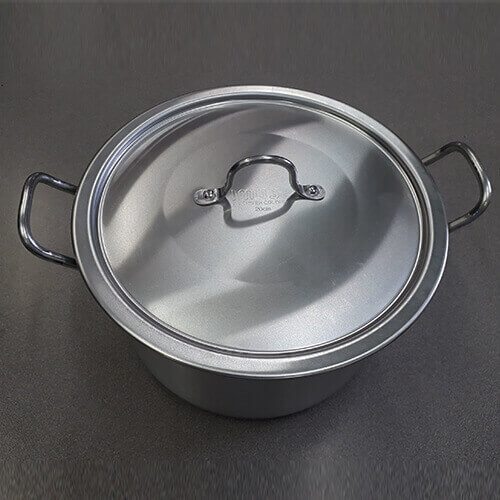

Olla para ripio de filtrado

Elementos para asegurar calidad

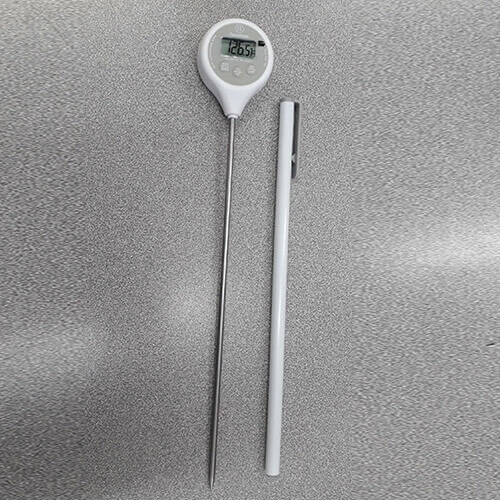

Termómetro

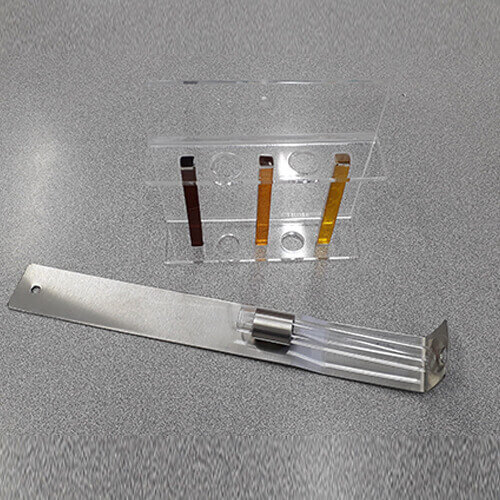

Colorímetro y tubo de ensayo con soporte

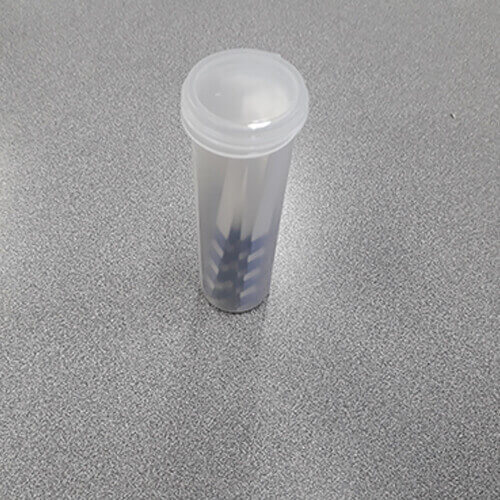

Monitor 3 M

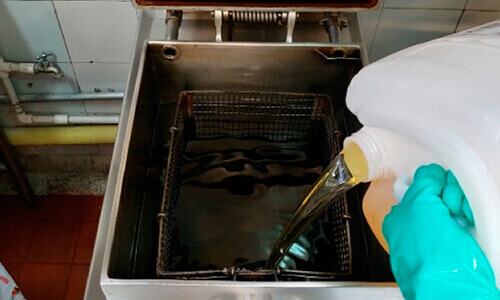

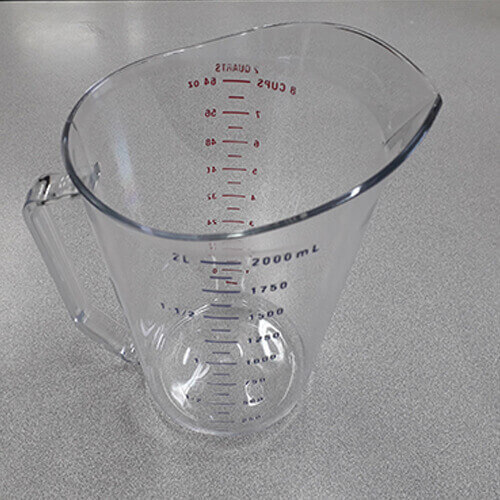

Jarra para renovación de aceite

Elementos para cambio de aceite

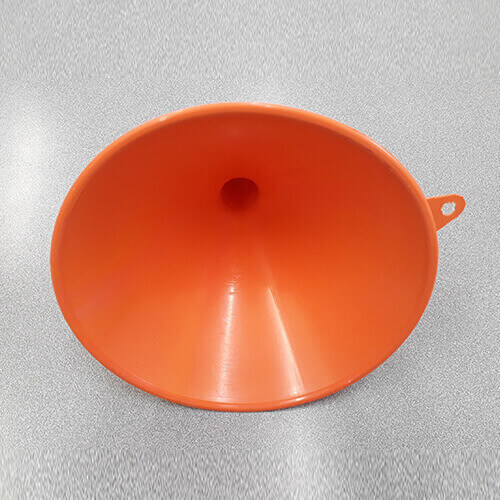

Embudo para aceite.

Elementos de protección

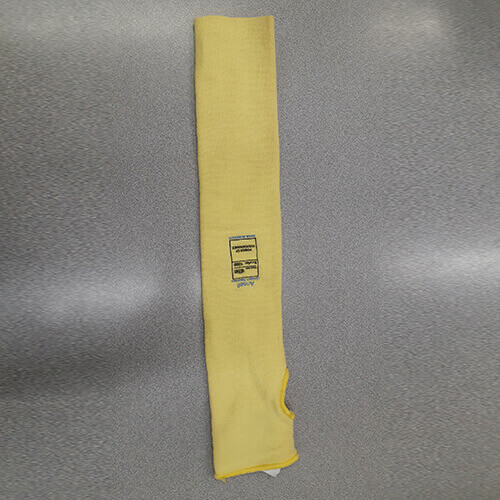

Manga de filtrado

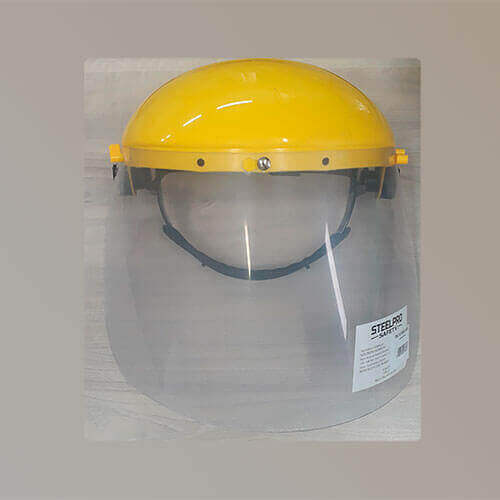

Careta

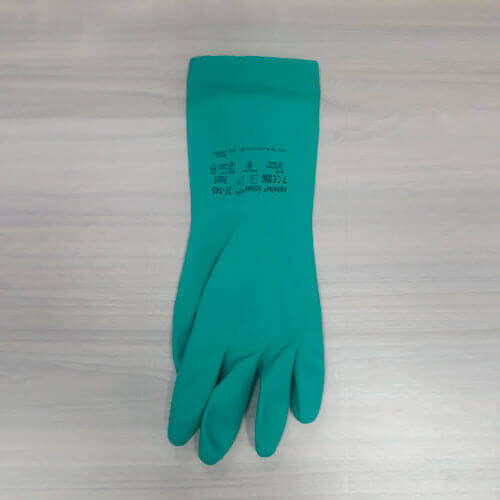

Guante de nitrilo látex

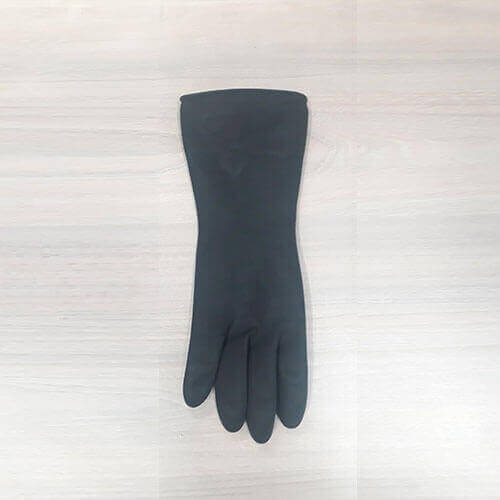

Guante para aseo

→ ←

Operación Máquinas / Lección 5: Computron 8000

Encendido y programación

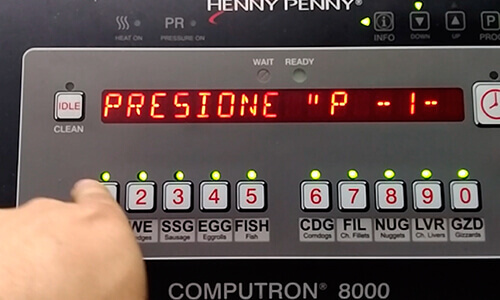

Programación tiempo y temperatura de fritura

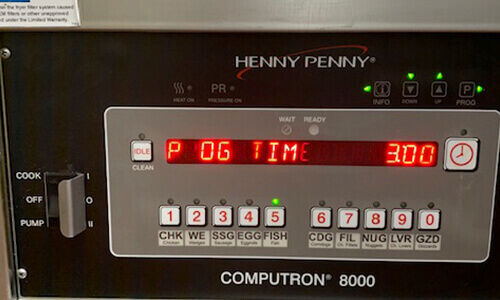

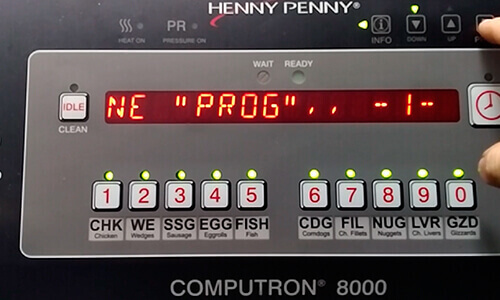

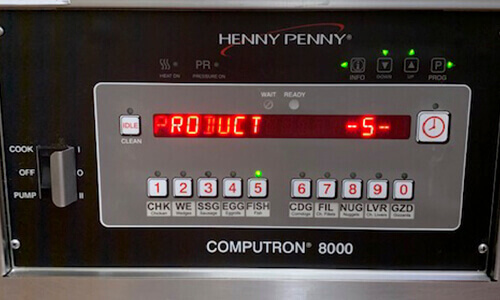

Para programar productos

Se puede realizar con el equipo encendido o apagado, Flecha arriba- abajo modifica especificaciones.

  • P-PROG: Después de ingresar con P se cambia de parámetro.
  • INFO: Se devuelve al parámetro anterior.

El procedimiento es el siguiente:

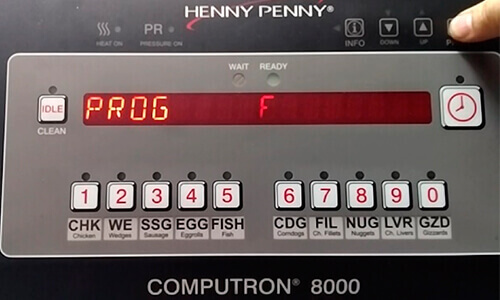

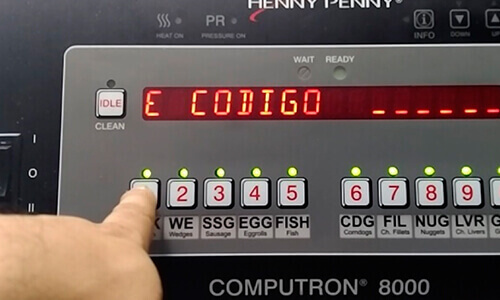

Con el equipo apagado oprima P hasta el primer pito.

Digite el código 123.

Asigne el botón que va a modificar.

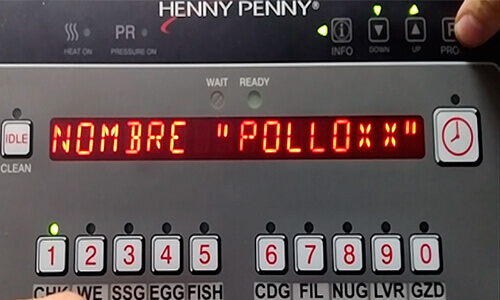

Para modificar el nombre del producto seleccione P. Con flecha abajo o arriba se cambia el carácter. Presione P para pasar al siguiente.

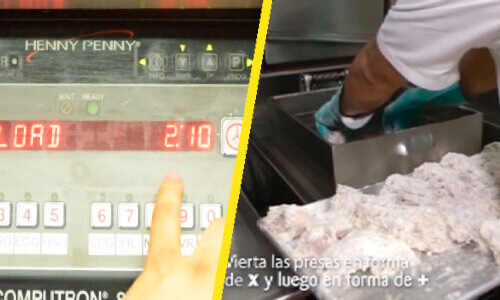

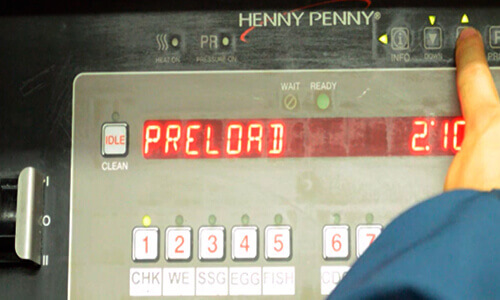

En pantalla Preload (tiempo de prefritura): 2:10. Con flecha abajo o arriba se modifica el tiempo. Presione P para pasar al siguiente.

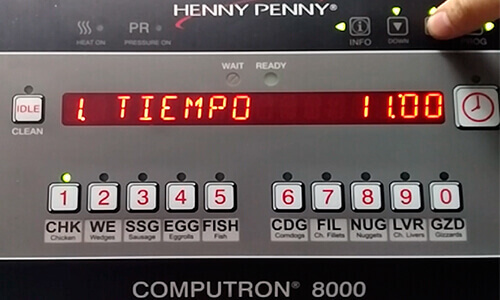

Tiempo de fritura: De acuerdo al tipo de máquina. Con flecha abajo o arriba se modifica el tiempo. Presione P para pasar al siguiente.

Temperatura: Con flecha abajo o arriba se modifica el tiempo. Presione P para pasar al siguiente.

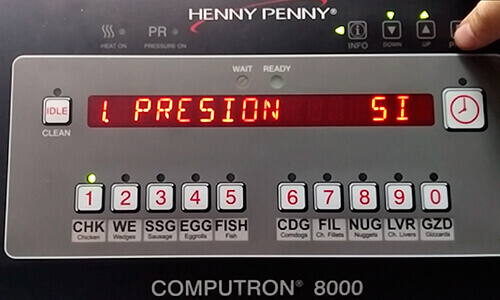

Presión: Para pollo debe estar en SI, en el caso de Nuggets o arepas NO

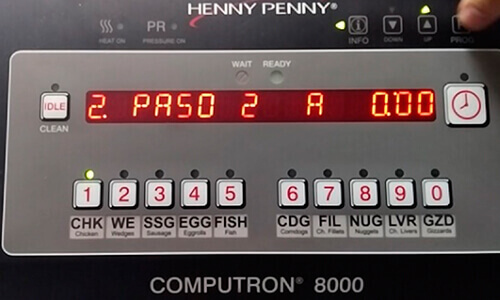

Paso 2: Se trabaja en 0.

Alarma 1: Se trabaja en 0

Q-Tiempo: Se trabaja en 0

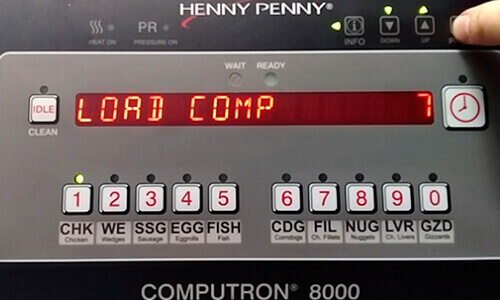

Load comp: (compensación de carga): 7.  Ajusta el tiempo para que el aceite recupere la temperatura.

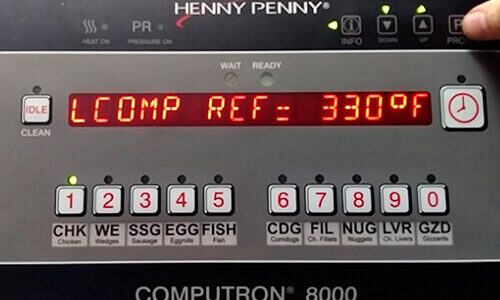

L comp ref: 330F. Es la temperatura de referencia a la que deseamos que el equipo trabaje la compensación de carga.

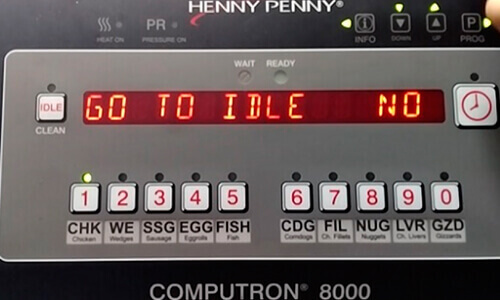

GO TO IDLE AFTER DONE: Seleccione NO. Al terminar el proceso el equipo pase a descanso.

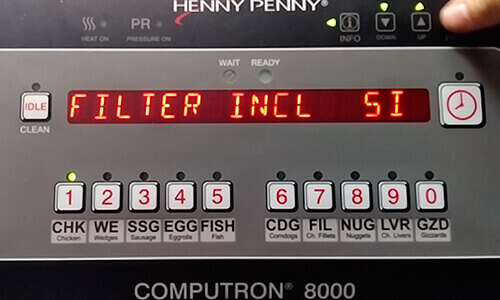

FILTER INCLUIDO: Seleccione Si. Se activa para que Incluya en el conteo de # de frituras.

Termina. Se presiona la P sostenida o la P e INFO a la vez.

Sistema de encendido y apagado

Versión eléctrica:

  • Interruptor principal: Se acciona para encender el equipo y para accionar la bomba para subir el aceite.  Se ubica hacía arriba para encender el equipo, en el medio para apagarlo y hacía abajo para accionar la bomba.

Versión a gas:

  • QUEMADOR: Es el generador de calor en el equipo para calentar la tina.
  • Perilla dial: Es la encargada de darle apertura al paso de gas en la válvula. Inicialmente se oprime para encender el piloto en posición pilot, luego de encendido del piloto se pasa a posición ON para habilitar el  paso de gas al quemador.

  • Válvula a gas: Regula la presión del gas que ingresa al equipo.

  • Piloto: Conserva encendida la llama.

  • Tubo piloto gas: Es el alimentador de gas hacía el piloto.

  • Boquillas: Regulan la salida de la llama

  • Flauta: En donde se alojan las boquillas, distribuyendo el gas uniformemente.

  • Termocupla: Es la encargada de sostener la llama en compañía del piloto.

  • Módulo de ignición: Es el encargado de sostener la llama en compañía del piloto.

  • Interruptor principal: Se acciona para encender el equipo y para accionar la bomba para subir el aceite.  Se ubica hacía arriba para encender el equipo, en el medio para apagarlo y hacía abajo para accionar la bomba.

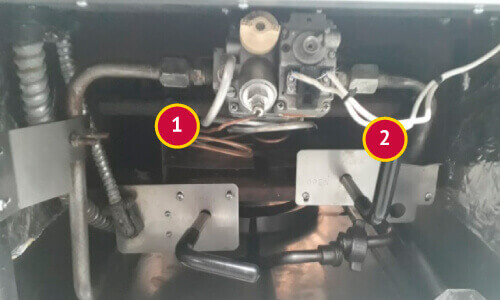

Quemador

1

Piloto.

2

Flauta y boquillas.

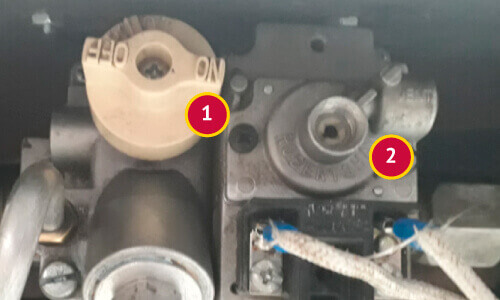

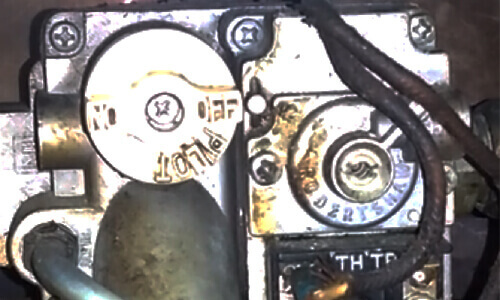

1

Perilla dial.

2

Válvula de gas.

Encendido y apagado del equipo

  • Verifique que la máquina se encuentre conectada.
  • Instale el peso muerto, la tapa en la máquina y el cajón de filtrado.
  • Revise que la tina contenga el aceite, 1cm por debajo del nivel cuando esta frío.
  • Verifique la nivelación del equipo.
  • Asegure tanque de filtrado instalado, ajustado y limpio.

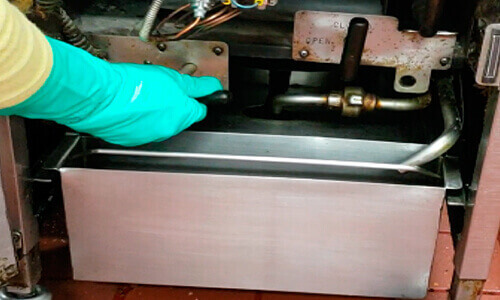

  • Verifique que el tanque de condensación este instalado.
  • Revise que el tanque de filtrado tenga el filtro de papel limpio, en buen estado y que este posea los dos clicks.

Para tener en cuenta

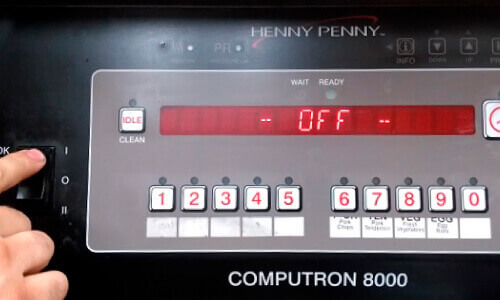

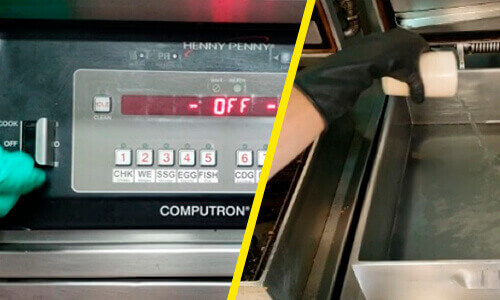

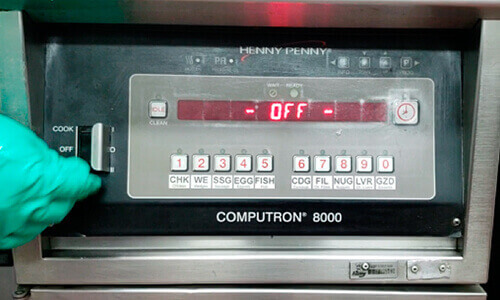

Accione interruptor principal hacia COOK para encender el equipo. Para apagarlo vuelva el interruptor a la posición inicial (al medio).

Paso a paso encendido de maquina:

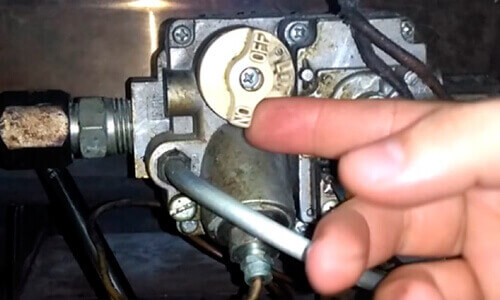

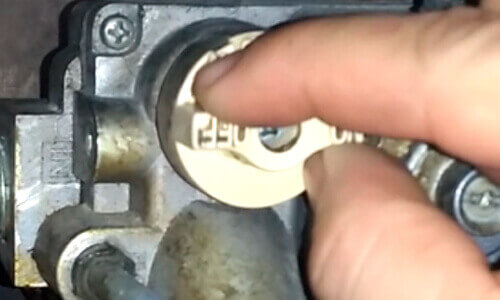

Perilla dial se encuentra en  posición off.

Gire perilla dial a posición pilot.

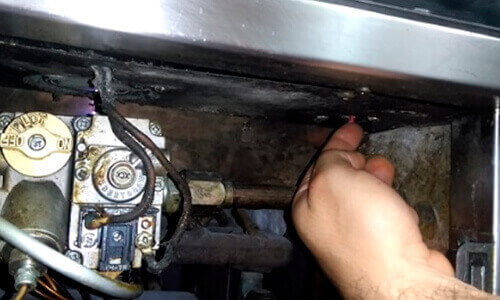

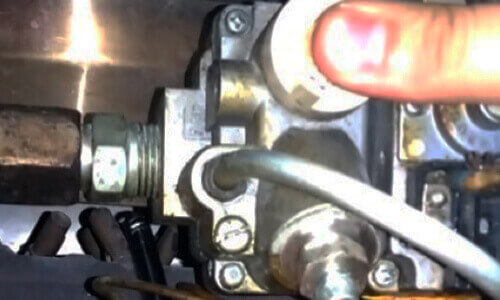

Con el encendedor de mano encienda el piloto, presione la perilla dial por 10 seg en posición pilot.

Con el piloto encendido, gire la perilla dial a posición ON.

Cierre la tapa de la máquina.

Encienda el equipo accionando el interruptor principal.

→ ←

Operación Máquinas / Lección 5: Computron 8000

Condiciones de operación

  • Verifique la instalación de todas las partes en la máquina (incluye tapa del tanque de filtrado).
  • Verifique la instalación del peso muerto en la máquina y que posea el número 4.
  • Verifique que el acople del tubo de filtrado este ajustado.
  • Asegure lubricación del balín de la máquina.
  • Verifique que la cruceta se encuentre calibrada y coincida bola roja con bola roja. El empaque de la tapa este en buen estado y limpio.
  • Verifique que la temperatura del aceite en la tina, sea igual a la temperatura programada en el equipo.
  • Asegure que el aceite se encuentre en el nivel correcto, frío 1 cm por debajo del nivel y caliente hasta la marca.
  • Verifique la calidad del aceite y que este no se encuentre para cambio.
  • Asegure canastillas en buen estado. Para el escurrido del pollo ubique canastilla en el tanque.
  • Verifique el tiempo de fritura programado en cada una de las opciones en el tablero y presione el botón INFO para verificar la temperatura de operación en el equipo.
  • Recuerde si está trabajando con aceite nuevo, para la primer bandeja seleccione la opción de pollo con aceite nuevo. Si va a freír entre 1 y 4 presas que sean muslos o contra muslos, seleccione la opción de pollo entre 2 y 4 presas.
  • Verifique y asegure limpieza de las partes del equipo (parte frontal, tablero, tanque u olla, tanque de filtrado, torre de condensación, parte posterior del equipo, rodachines y resortes.
  • Verifique durante el proceso de fritura que no salga vapor por la tapa.

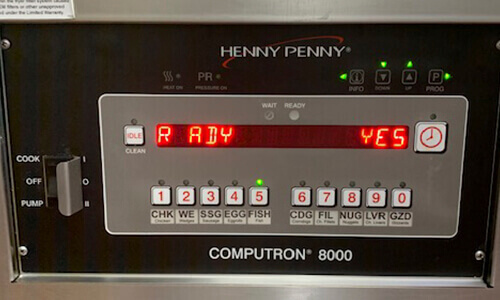

  • Verifique la recuperación del equipo, cuando la palabra “READY” este encendida, se identifica por su color verde.
  • Verifique la calidad del aceite con los tres indicadores: Colorímetro, monitor 3 M y arepas.
  • Asegure el cumplimiento de las metodologías de aceite en cada restaurante: RAU y RAN.
  • La máquina debe permanecer tapada y cerrada. En horas de bajo movimiento llévela a posición de descanso presionando el botón “IDLE”. Presione nuevamente el botón “IDLE” para sacar el equipo de descanso y continuar con la fritura de los productos.
  • Asegure personal usando los elementos de protección (manga de filtrado y guantes).
  • El magnesol se usa en los equipos con metodología RAN (12 oz).
  • Verifique durante el ciclo de fritura, el manómetro este en la zona verde (8-12 (psi).

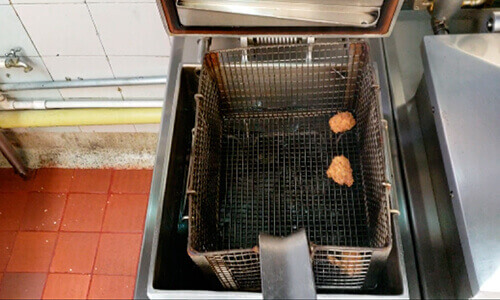

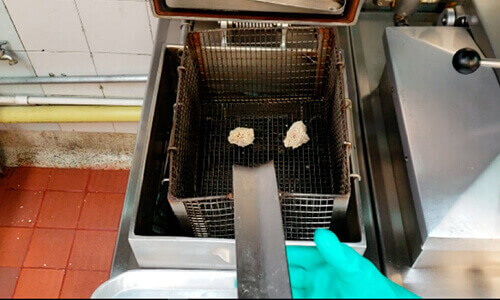

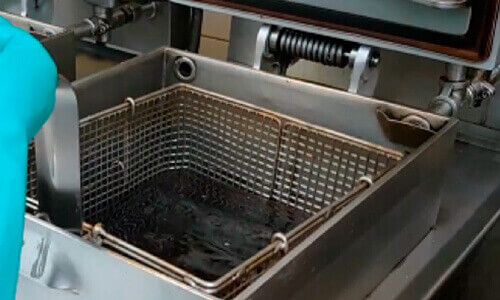

Operación

1

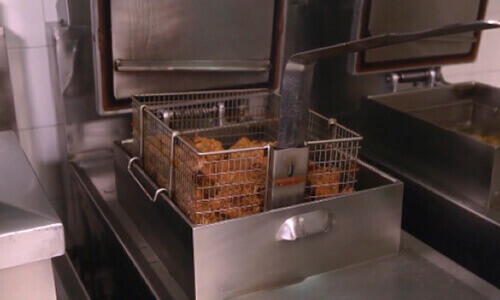

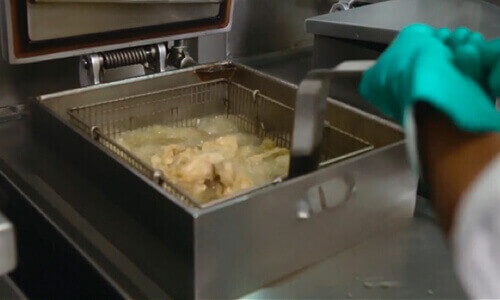

Ubique canastilla al interior de la tina de la máquina.

2

Con la máquina recuperada, “READY” encendido, adicione el producto que pueden ser: 4 pollos, trozos de alitas, frischuleta, filete sándwich, nuggets, tornados, frispetas o arepas.

3

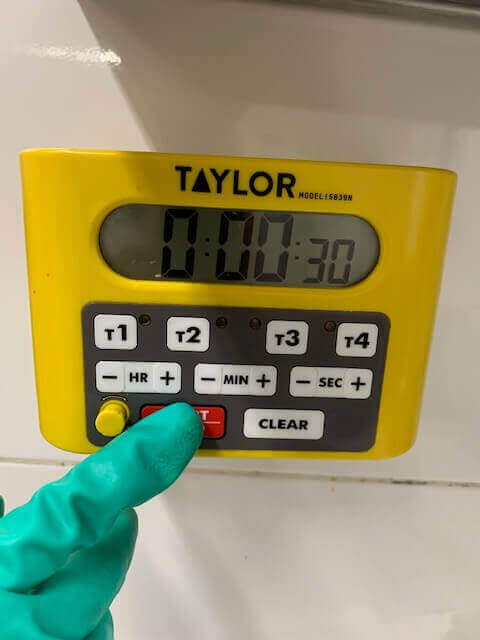

Antes de adicionar el pollo active el timmer de la máquina para contabilizar 2:10 min, adicione las presas en x y en +, espere a que suene la alarma 30 seg antes de terminar el tiempo, para revolver el pollo.

4

Para revolver sumerja la palanca en las dos esquinas posteriores y luego del centro de adelante hacia atrás. Con la punta de la palanca sumerja suavemente las presas sobresalientes en la superficie del aceite.

5

Proceda a cerrar la máquina, ubíquese frente a la máquina: baje la tapa suavemente, cierre y gire la cruceta hasta que ajuste herméticamente y coincida bola roja con bola roja.

6

Accione el timmer, para que transcurra el tiempo programado.

7

Verifique que el manómetro alcance la zona verde de operación (8-12 psi).

8

Verifique que el equipo recupere faltándole 3 min antes de terminar el ciclo de fritura, por lo menos 1 vez.

9

Cuando la señal sonora suene indicando que el ciclo de fritura ha terminado, proceda a presionar el botón del timmer para confirmar la terminación del ciclo de fritura.

10

Antes de hacer la apertura de la tapa, verifique que el manómetro se encuentre en cero.

11

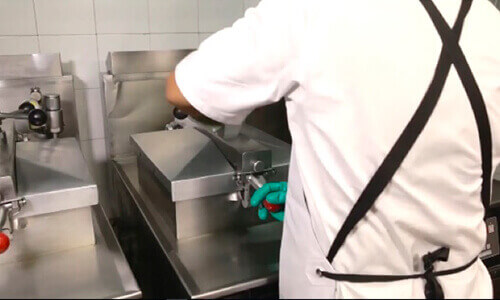

Para hacer la apertura de la tapa presione levemente el brazo y levante la uña de la máquina y levante suavemente el brazo.

12

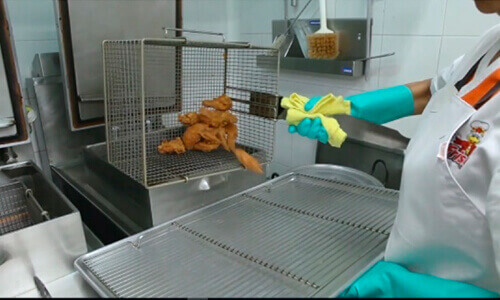

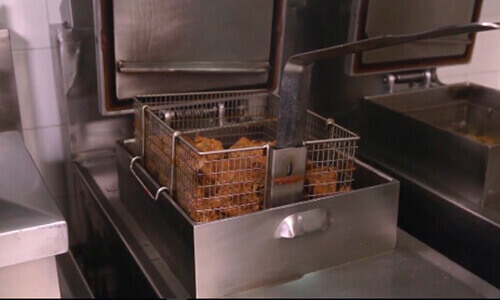

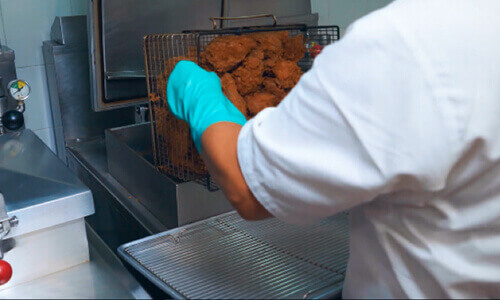

Con la palanca levante la canastilla en el soporte de la tina, para el escurrido del pollo.

13

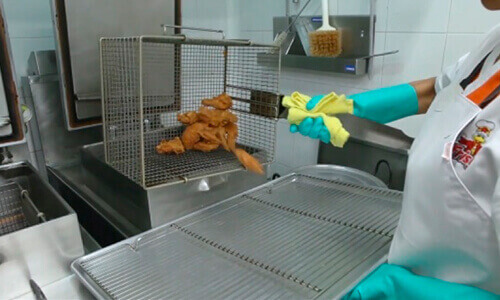

Retire el producto, gire y voltee la canastilla en la bandeja con parrilla, ayúdese de la palanca.

14

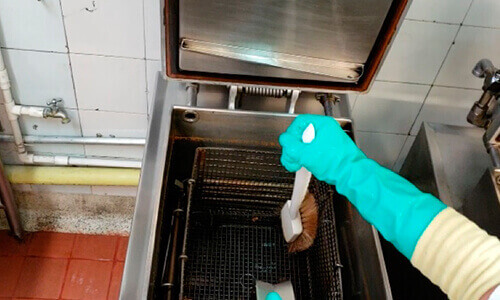

Limpie y tape la máquina.

Otros productos

1

En el caso de los trozos de alitas la cantidad máxima a freír son 6 bolsas, si fuera a freír alas y pollo a la vez. Por cada pollo a freír reemplace por 1 bolsa de trozos de alitas. Esta fritura se realiza con la máquina cerrada a presión. Siga el mismo procedimiento para la fritura del pollo.

2

Para los demás productos (frischuleta, filete sándwich, Nuggets, tornados, frispetas o arepas), ubique la canastilla en el soporte de la tina, fuera del aceite. Adicione los productos y sumerja en el aceite. Realice fritura con máquina abierta.  En el tablero seleccione la opción de producto a freir y accione el interruptor del timmer. Recuerde, una vez terminada la fritura seleccione la opción de pollo.

3

Cuando el timmer suene indicando que el ciclo de fritura ha terminado, proceda a presionar el interruptor del timmer para confirmar la terminación del ciclo de fritura.

4

Con la palanca levante la canastilla en el soporte de la tina, para el escurrido de los productos.

5

Retire el producto (trozos de alitas, nuggets, tornados, frispetas y arepas), gire y voltee la canastilla en bandeja limpia. Para el caso de los trozos de alitas retire en bandeja con parrilla. En todos los casos ayúdese de la palanca.

6

Limpie y tape la máquina.


→ ←

Operación Máquinas / Lección 5: Computron 8000

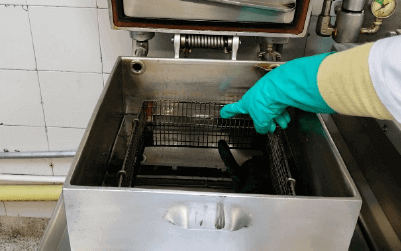

Filtrado y pulido

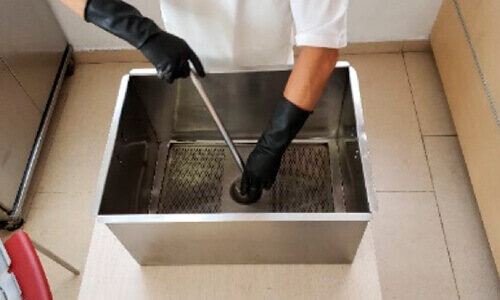

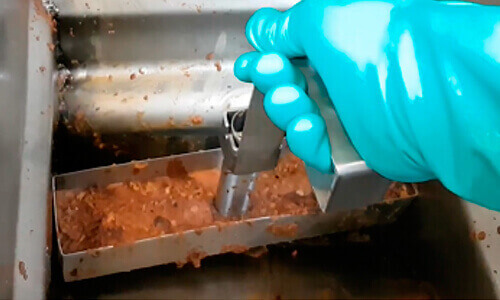

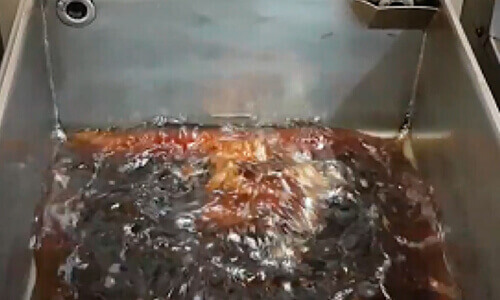

Filtrado

  • Asegure contar con todos elementos para realizar el filtrado, incluidos los elementos de protección personal.

  • Verifique que la máquina tenga el tanque de filtrado.

  • Realice el filtrado, con la siguiente frecuencia: En alto movimiento cada 4 ciclos de fritura, si se usa magnesol. En bajo movimiento cada hora o filtre si no va a ser usado el equipo durante un tiempo prolongado.

1

Apague la máquina.

2

Abra palanca de drenaje y baje el aceite.

3

Limpie la canastilla en la máquina con el cepillo grande, luego retírela para continuar con el proceso.

4

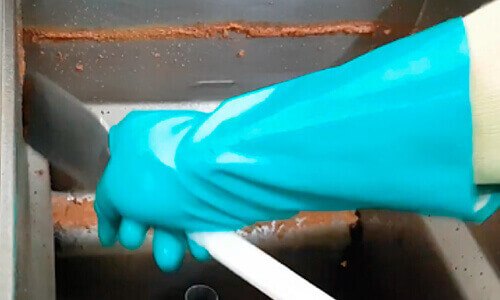

Limpie las paredes del tanque con la espátula autorizada.

5

Recoja los residuos de ripio en la calza y retírela con la manija, llévela al portacalzas.

6

Retire los residuos restantes de la tina con la espátula y lleve al colador metálico.

7

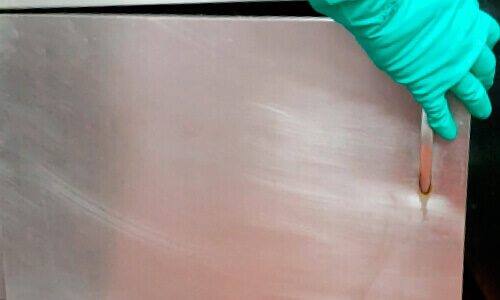

Cierre palanca de DRENAJE (Baje y cierre la tapa de la máquina).

8

Abra palanca de SUCCIÓN y active la bomba.

9

Permita que el aceite suba hasta la parte media del tanque y limpie los residuos restantes.

10

Apague la bomba.

11

Cierre palanca de SUCCIÓN.

12

Abra palanca de DRENAJE.

13

Con el cepillo limpie las paredes del tanque a medida que el aceite baje.

14

Cuando el aceite termine de bajar  cierre palanca de DRENAJE.

15

Instale la calza limpia en la tina, ayúdese de la manija.

16

Baje y cierre la tapa de la máquina, abra palanca de SUCCIÓN y active la bomba.

17

Cuando el aceite termine de subir y comience a burbujear apague la bomba y cierre la palanca de SUCCIÓN.

18

Nivele la tina con aceite.

19

ENCIENDA la máquina.

Pulido

El pulido de la máquina se realiza 2 veces al día. Al medio día después del alto movimiento y al cierre. Esta operación dura 12 min y se hace después de filtrar la máquina. El Procedimiento es el siguiente:

1

Apague la máquina.

2

Baje el aceite al tanque de filtrado, abriendo la palanca de drenaje.

3

Con la palanca de drenaje abierta, abra la palanca de succión y active la bomba.

4

El aceite recirculará, programe el tiempo 12 min en el timmer.

5

Para que el aceite suba cierre la palanca de drenaje.

6

Cuando el aceite haya subido, apague la bomba y cierre palanca de succión.

7

Nivele el aceite en la tina.

8

Encienda la máquina.

→ ←

Operación Máquinas / Lección 5: Computron 8000

Modo Limpieza

  • Este procedimiento se realiza en la limpieza general de la máquina, para hervir el agua con el vinagre.

Para programar el equipo en Modo Limpieza, realice el procedimiento que se describe a continuación:

1

Con el equipo apagado y en el tanque con el agua y 8 oz de vinagre.

2

Encienda el equipo. Espere a que inicie el tablero.

3

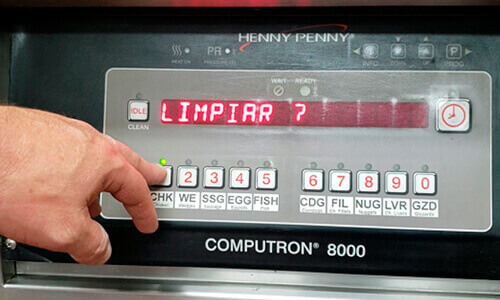

Ingrese a Modo limpieza, presionando el botón IDLE sostenido.

4

En pantalla aparece iniciar modo limpieza 1: Si, 2: No

5

Presione 1: Si, en pantalla limpieza. La temperatura se programa hasta 180 F, el equipo emite señal sonora e inicia conteo de 15 min.

6

Al terminar el tiempo, el equipo emite señal sonora.

7

Apague el equipo, retire el agua, seque el tanque y llene de aceite.

8

Encienda el equipo.

→ ←

Operación Máquinas / Lección 5: Computron 8000

Curva de fritura

1

2

Este procedimiento se realiza cuando:

  • El equipo no recupera.

  • El producto no cumple con la calidad requerida como: pollo blando, pollo oscuro, pollo crudo.

  • Se requiera hacer seguimiento al equipo.

Para tener en cuenta

La curva de fritura se realiza tomando la lectura de temperatura presionando el botón “INFO”, iniciando como punto cero el momento en el que se cierra la tapa y se presiona el botón timmer para iniciar el ciclo de fritura. La temperatura se registra cada 30 seg hasta terminar el ciclo de fritura. El tiempo se mide con cronometro.

→ ←

Operación Máquinas / Lección 5: Computron 8000

Modo información

1

Presione a la vez las teclas P (prog) e INFO, por unos segundos.

2

Digite el código 123.

3

Asigne el botón que va a verificar.

4

Con flecha abajo o arriba cambia de parámetro.

5

En pantalla Preload (tiempo de prefritura): 2:10 min

6

Tiempo de fritura: De acuerdo al tipo de máquina.

7

Temperatura: 330 F

8

Presión: Para pollo debe estar en SI, en el caso de Nuggets o arepas NO

9

Paso 2: Se trabaja en 0.

Alarma 1: Se trabaja en 0

Q-Tiempo: Se trabaja en 0

10

Load comp: (compensación de carga): 7.

11

L comp ref: 330F.

12

GO TO IDLE AFTER DONE: NO.

13

Filter incluido: Si.

14

Termina. Se presiona la P sostenida o la P e INFO a la vez.


lanzador

Paso a paso modo información

→ ←

Operación Máquinas / Lección 5: Computron 8000

Historial ultimo ciclo de fritura

1

Presione sostenido por unos segundos y a la vez la tecla P (prog) e INFO, en el display de información, aparece la leyenda LAST LOAD.

2

Presione la flecha abajo para revisar la siguiente información sobre el último ciclo de cocción.

3

STARTED: Hora a la cual se inició el último ciclo de cocción.

4

PRODUCT: El último producto que se cocinó.

5

READY (YES): La freidora había alcanzado temperatura antes de empezar a cocinar?

6

DONE: Se apagó la freidora faltando tiempo o pasado el tiempo del fin del ciclo.

7

ACTUAL TIME: Tiempo real de cocción.

8

PROG TIME: Tiempo programado de cocción.

9

ACT/PROG: Tiempo real /Tiempo programado (%).

10

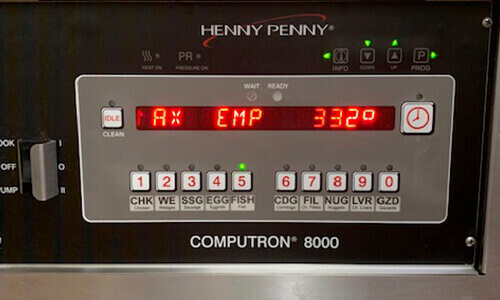

MAX TEMP: Temperatura máxima durante el ciclo.

11

MIN TEMP: Temperatura mínima durante el ciclo.

12

AVG TEMP: Temperatura promedio durante el ciclo

13

HEAT ON: Calentadores encendidos, porcentaje del ciclo.

→ ←

Operación Máquinas / Lección 5: Computron 8000

Correctivos menores

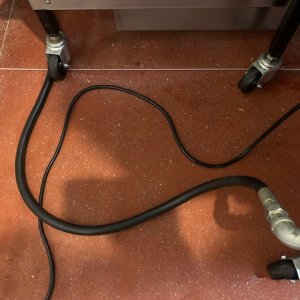

1. Verificación de la manguera de gas:

No hay paso de gas a la máquina. Verifique que la manguera no está pisada con la máquina o se encuentre doblada.

2. Verificación de la instalación de parrillas en el cajón de filtrado:

Cuando el aceite no sube y el motor si enciende.

3. Reiniciar térmico del motor:

Se detecta porque el aceite no sube y el motor no enciende.

Este se dispara por amperaje o recalentamiento del motor. Siga el procedimiento a continuación:

Presione el botón y reinicia el térmico. Si suena una sola vez y volvemos a presionar y no suena significa que quedo reiniciado. Si suena varias veces debe esperar 5 min hasta que el motor se enfríe y se repite el procedimiento.



4. Reiniciar Hight limit:

Se reinicia el Hight limit cuando el quemador no enciende y aparece en pantalla Error 10 Hight limit.

En las máquinas análogas: El piloto enciende, pero el quemador no enciende.

Siga el procedimiento siguiente:

1

Apague la máquina.

2

Abra la puerta de la máquina.

3

Presione 1 vez el botón rojo que se encuentra por debajo al lado derecho. Si suena una sola vez quedo reiniciado y al volver oprimir suena no se ha reiniciado porque la temperatura esta alta o está dañado.

4

Encienda el equipo ya no muestra el error. Hacer seguimiento a la temperatura que no sobrepase la programada. En caso que supere la temperatura reporte a mantenimiento.


lanzador

Correctivos menores

→ ←
Operación Máquinas / Lección 5: Computron 8000

Manual de la máquina

Tabla de contenidos
Frisby

Cargando
