Operación Máquinas / Lección 7: Computron 7000
Partes principales

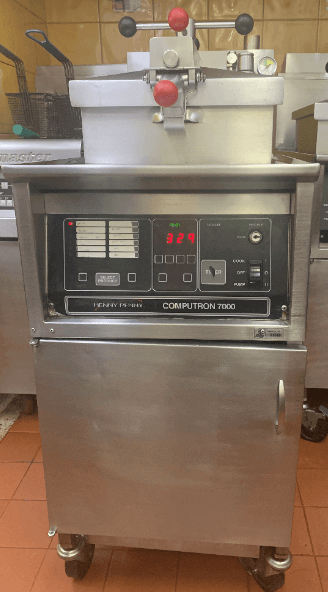

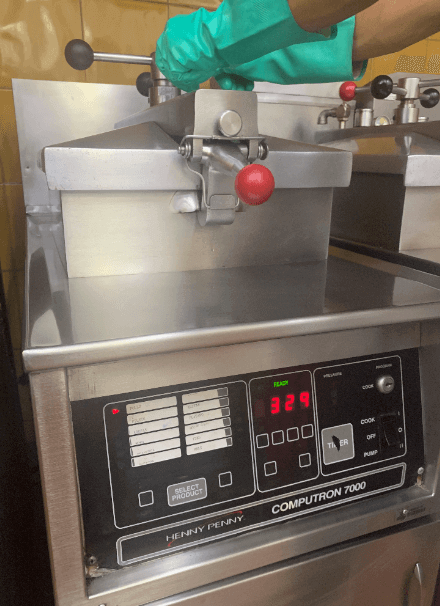

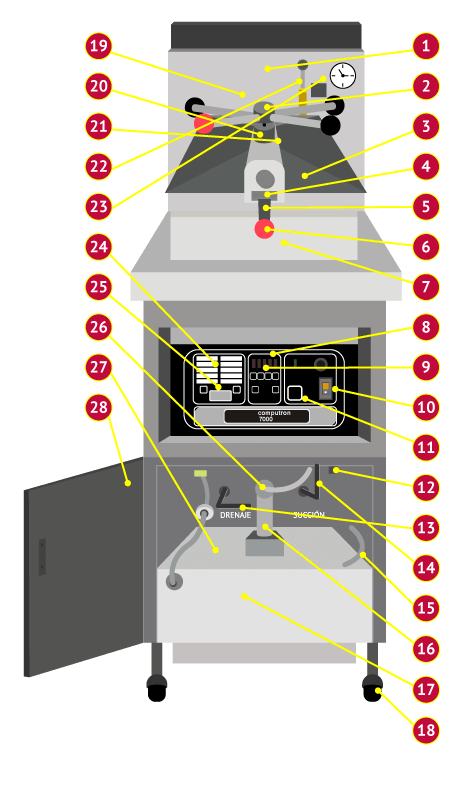

Parte frontal de la máquina
1
Torre de condensación.
2
Cruceta.
3
Tapa
4
Resorte delantero.
5
Pestillo.
6
Bola roja.
7

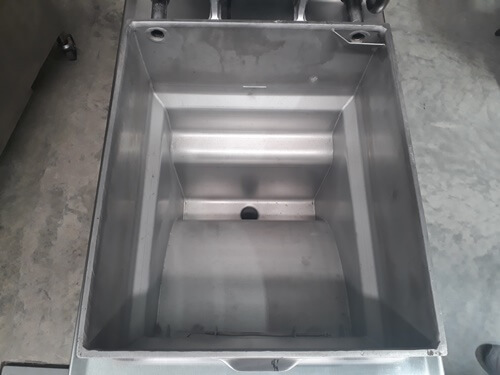

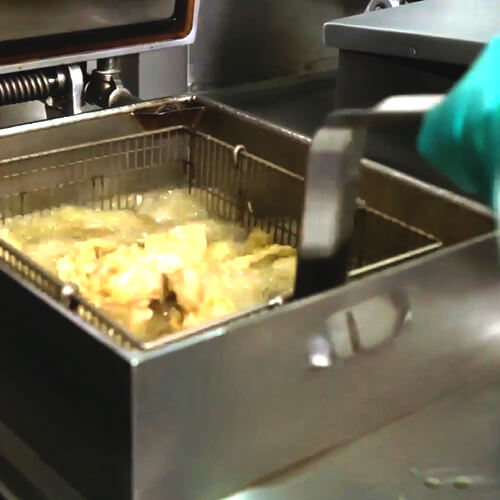

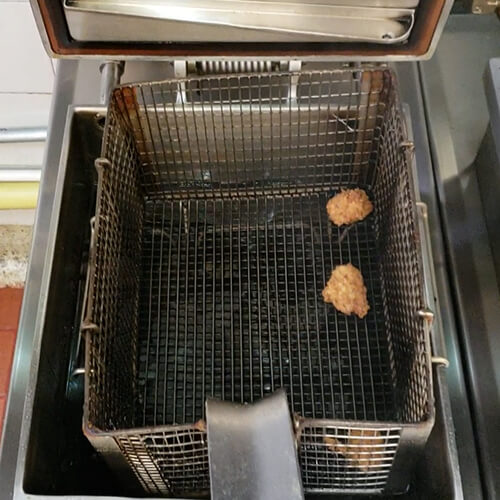

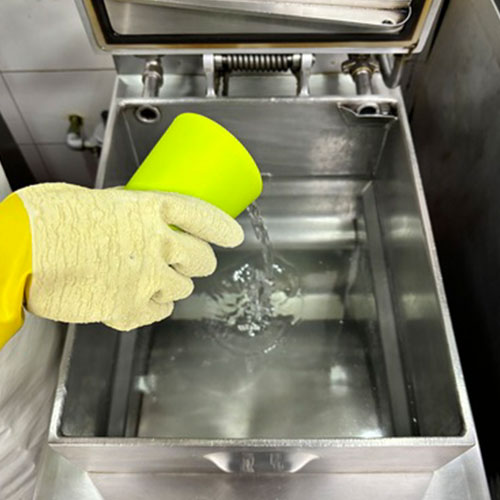

Tina.
8
Indicador Ready.
9
Panel de temperatura y tiempo.
10
Botón de encendido, apagado y pump.
11
Interruptor Timmer.
12
Pulsador Hight Limit.
13
Palanca de drenaje.
14
Palanca de succión.
15
Tubo de condensación.
16
Tubo de succión.
17
Tanque de condensación.
18
Rodachines.
19
Resorte trasero.
20

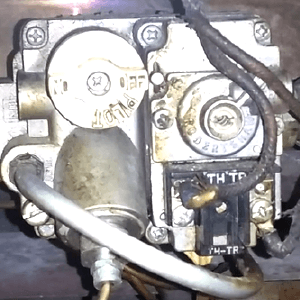

Válvula Solenoide.
21
Sistema de válvulas.
22
Peso muerto y válvula de seguridad.
23
Manómetro.
24
Panel de productos.
25
Botón selección de productos.
26

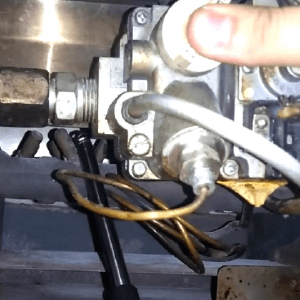

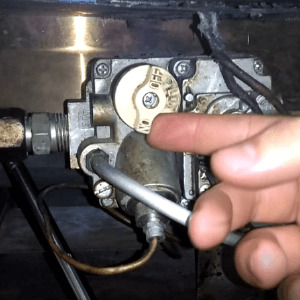

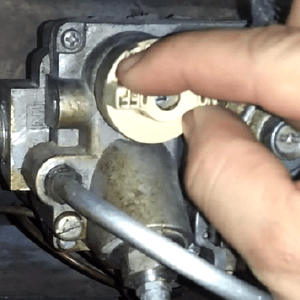

Quemador.
27
Tanque de filtrado.
28
Puerta
Tanque

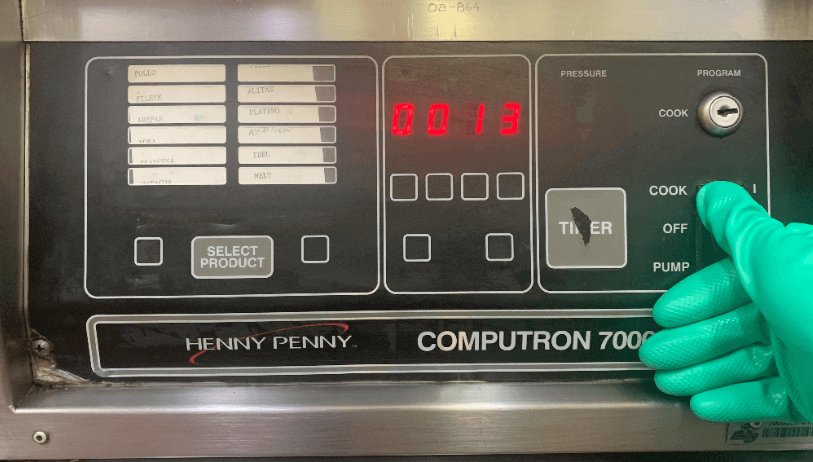

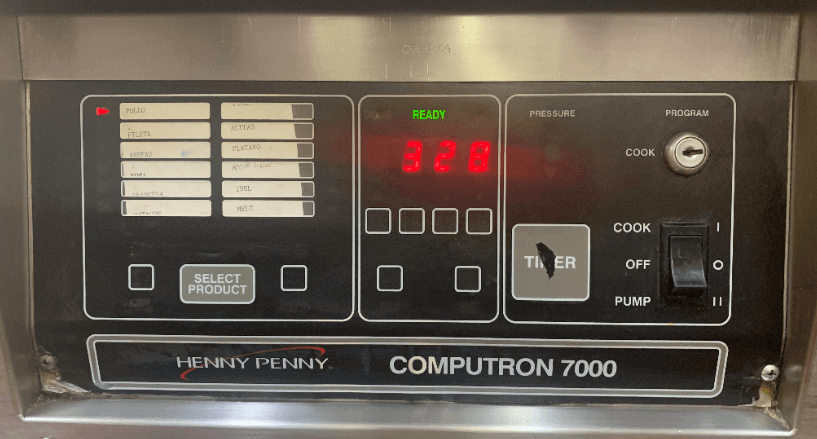

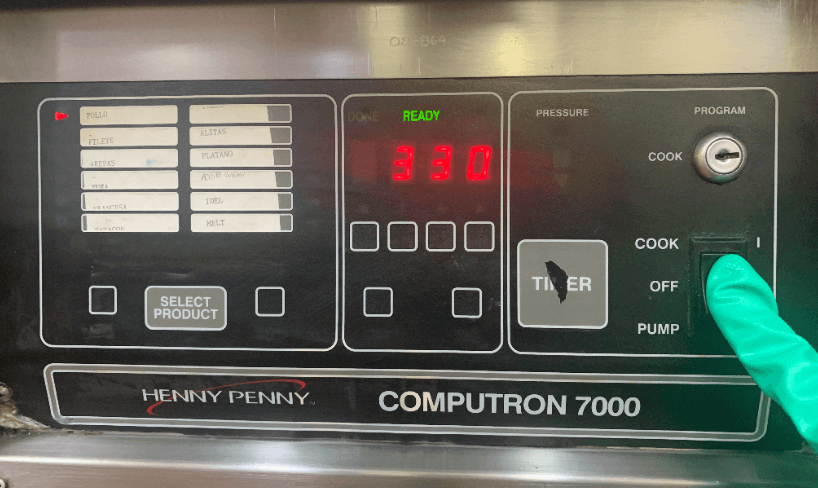

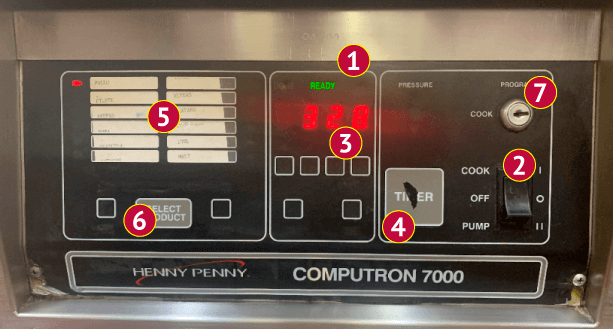

Tablero de control

1
Indicador Ready.
2
Botón de encendido, apagado y pump.
3
Panel de temperatura y tiempo.
4
Interruptor Timmer.
5
Panel de productos.
6
Botón selección de productos.
7
Acceso programación y cocción.
El tablero de control consta de:
- Indicador Ready: Indica que la máquina esta lista para operar.

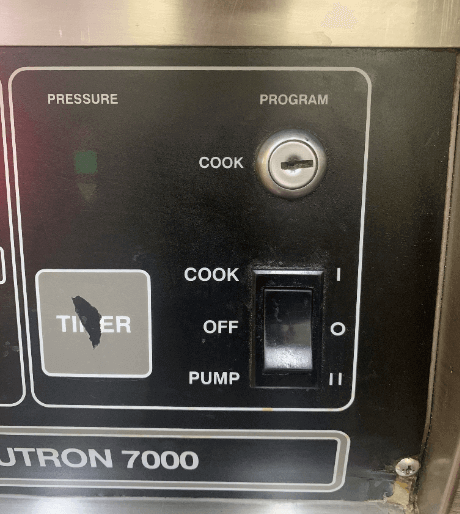

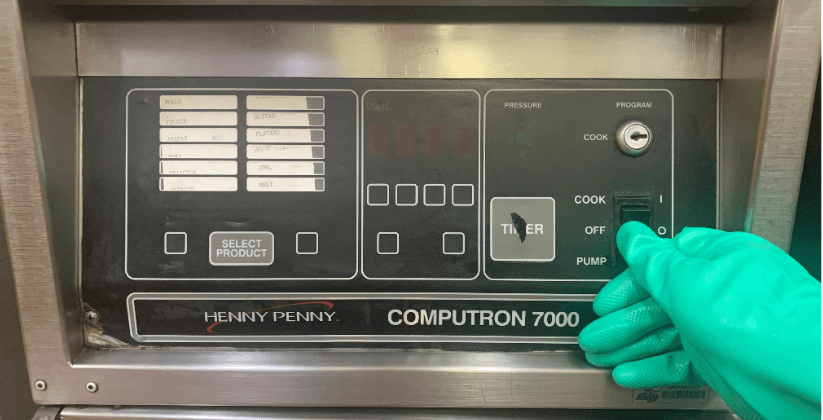

- Botón de encendido, apagado y pump: Se acciona para encender el equipo, apagarlo y para accionar la bomba para subir el aceite.

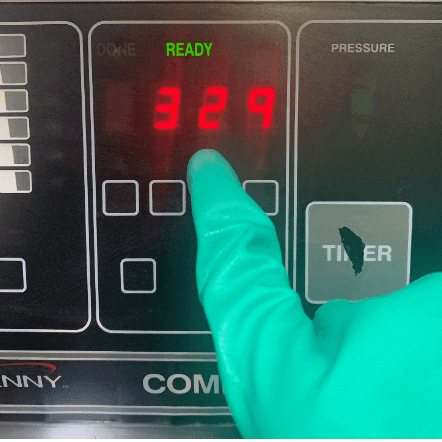

- Panel de temperatura y tiempo: Indica la temperatura de la máquina y el tiempo de operación cuando se encuentra en funcionamiento.

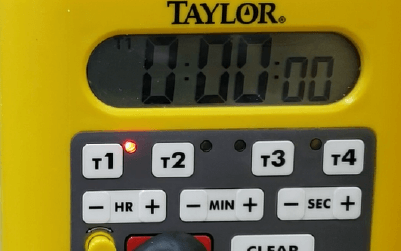

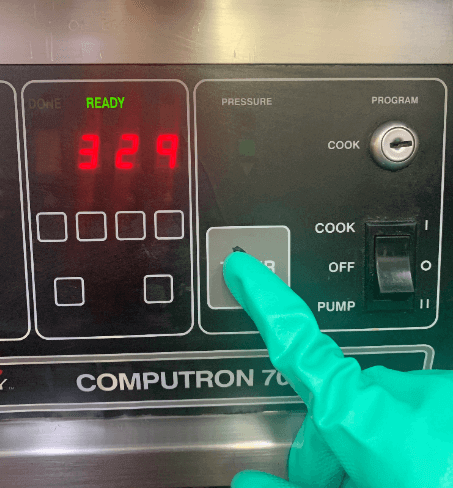

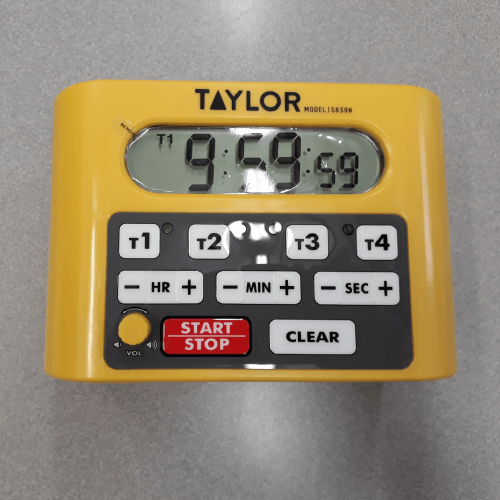

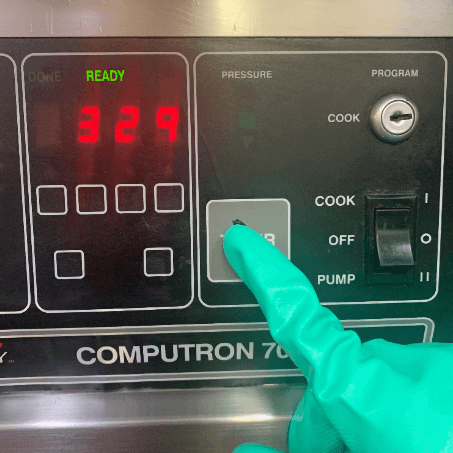

- Interruptor Timmer: Al accionarlo da inicio al tiempo programado, a su vez acciona la válvula solenoide.
- Panel de productos: Muestra los diferentes productos que se pueden programar para fritura.
- Botón selección de productos: Permite la navegación para ir a los diferentes productos programados.
- Acceso programación y cocción: Dispositivo para realizar programación de la máquina.

El tablero de control

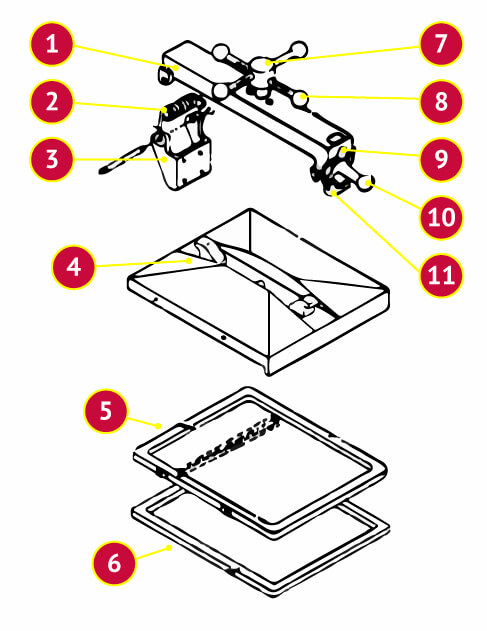

Tapa de la máquina

1
Balín.
2
Resorte trasero.
3
Soporte brazo.
4
Tapa.
5
Contratapa.
6
Empaque tapa.
7
Cruceta.
8
Brazo.
9
Resorte.
10
Bola roja.
11
Pestillo.

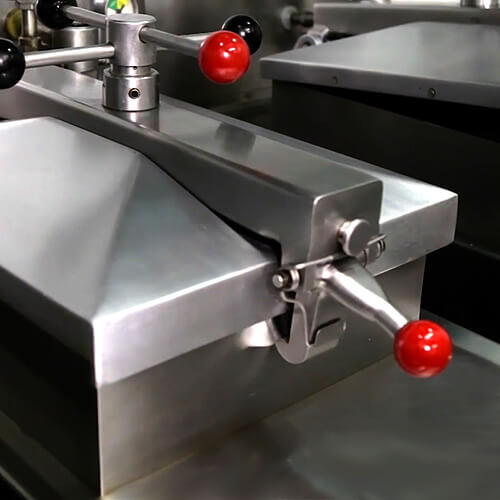

En la tapa encontramos:
- Cruceta: Da el ajuste hermético del equipo. La bola roja en la cruceta sirve como referencia para indicar que la cruceta esta calibrada, al coincidir bola roja de cruceta con bola roja de la uña.
- Resorte trasero: Sostiene el brazo de la tapa.
- Brazo: Es el eje central y aloja la tapa.
- Pestillo: Ajusta el brazo contra la tina.
- Resorte delantero: Mantiene pestillo presionado contra la tina.

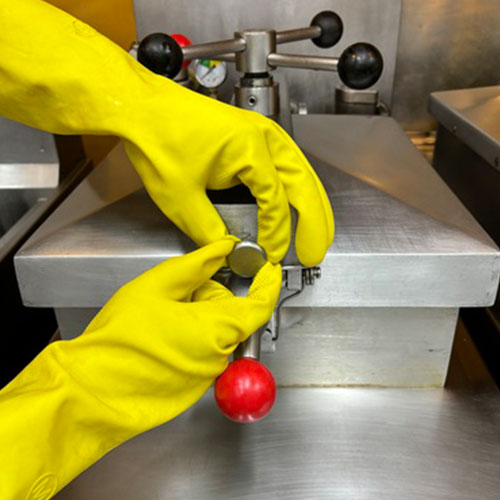

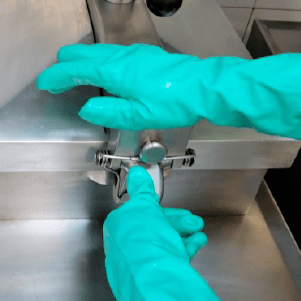

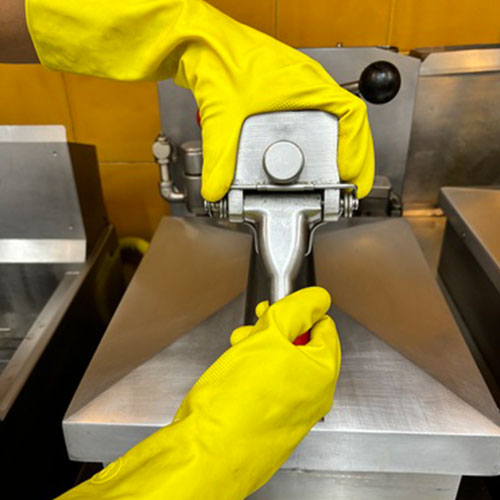

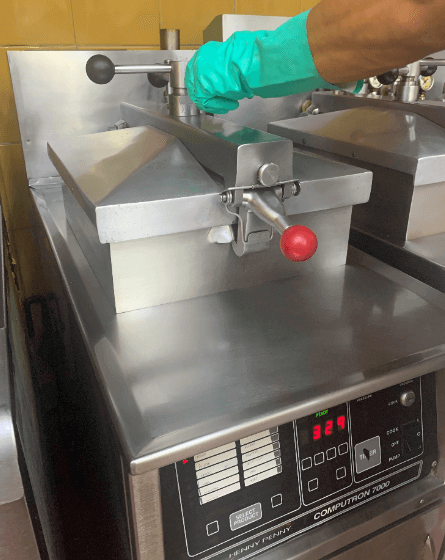

Pasos para retirar la tapa de la máquina:
1

2

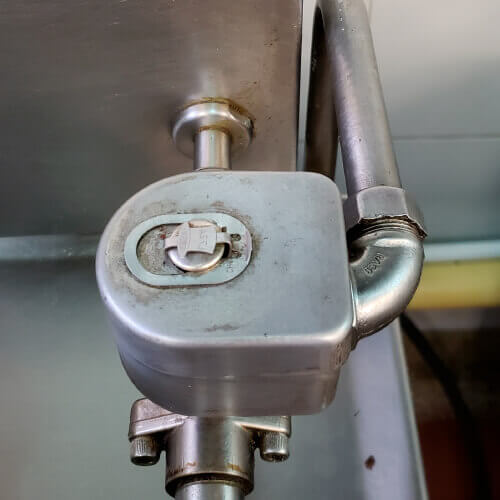

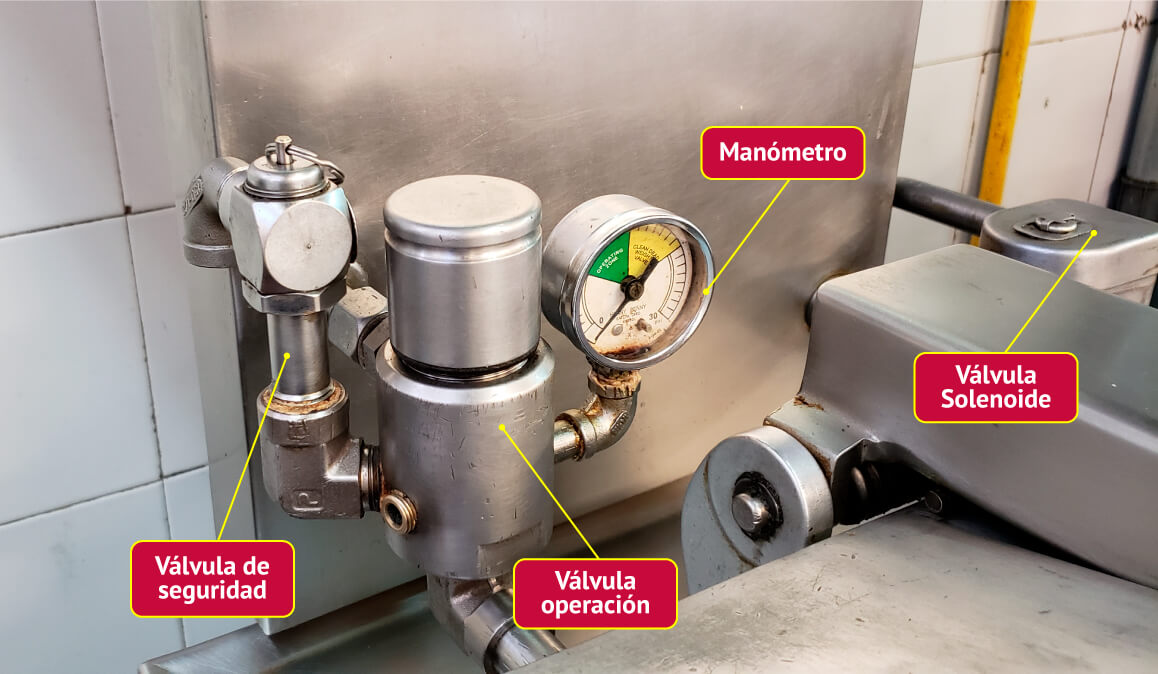

Sistema de válvulas


Válvula Solenoide

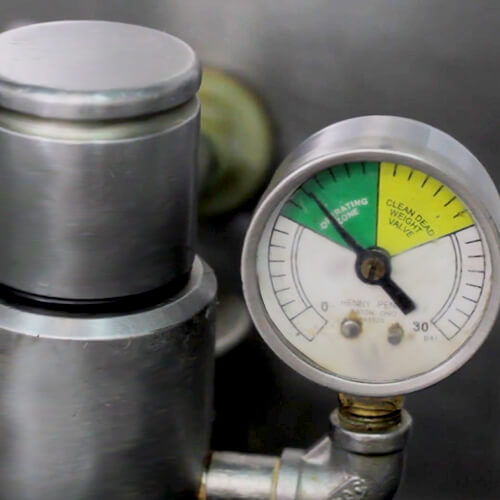

Manómetro
( Rango de operación de 8 a 12 psi)

Válvula de operación
Está compuesto por: Válvula de operación, válvula de seguridad, válvula solenoide y manómetro.
-

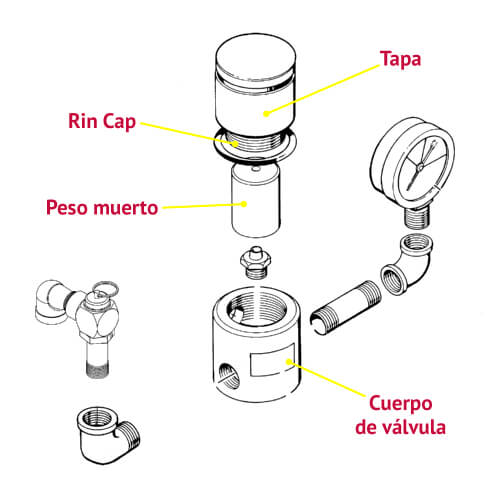

Válvula de operación: Se regula la presión del equipo en funcionamiento. Está compuesta por: tapa, rin cap, peso muerto y cuerpo de válvula.
-
Válvula de seguridad: Se acciona cuando hay una sobre presión.
-
Válvula Solenoide: : Al accionarla hace que la freidora genere la presión.
-

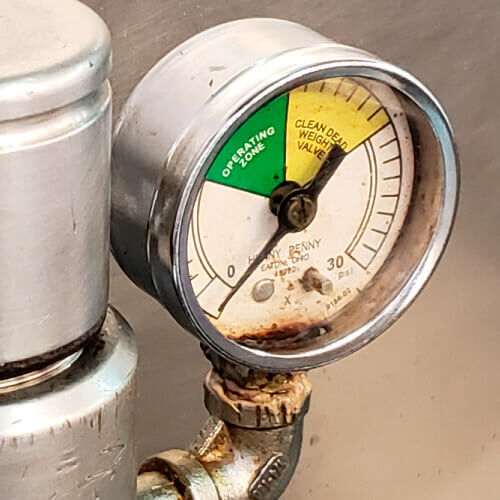

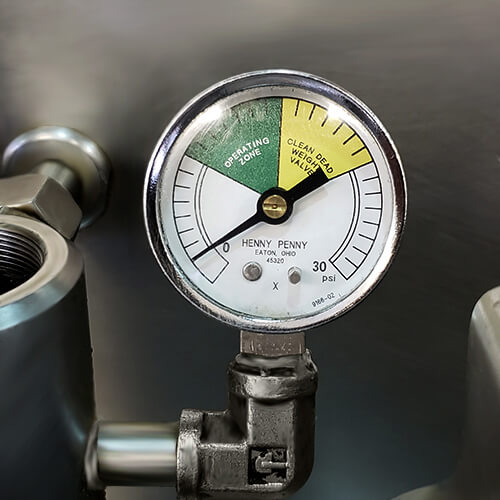

Manómetro: Instrumento para registrar la presión en el equipo. Cuando el equipo esté operando debe ubicarse en la zona verde (8 a 12 psi). Cuando la aguja está en la zona amarilla indica que hay una sobrepresión, debe informar a mantenimiento.

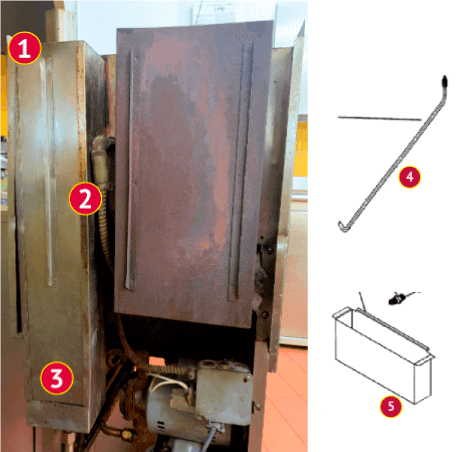

Torre de condensación

1
Escudo difusor.
2
Desfogue.
3
Cubierta Torre de condensación.
4
Tubo de drenaje.
5
Tanque de condensados.
En esta parte se condensa el vapor producto del proceso de fritura, en el que se recolectan las grasas que son trasladadas al tanque de condensados. De esta manera se cuida el medio ambiente.
-
Tanque de condensados: Recolecta la grasa y agua generados en el proceso de condensación.

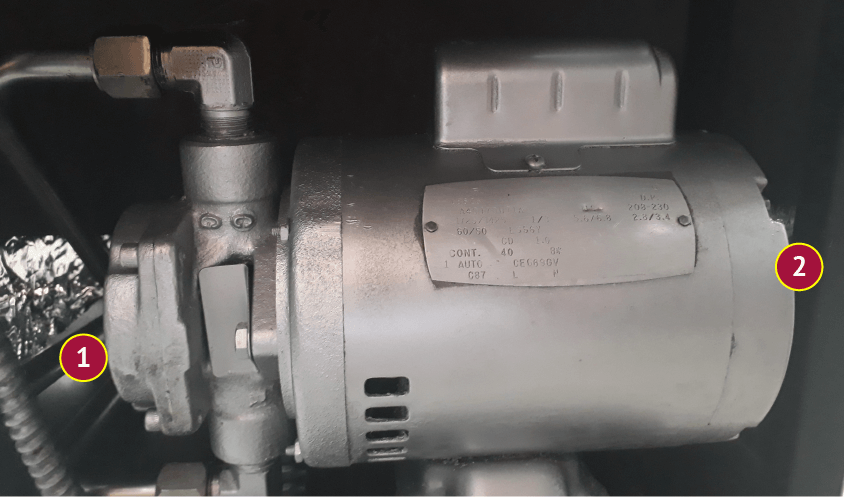

Motor

1
Bomba de succión.
2
Reset térmico del motor.
Sistema de filtrado

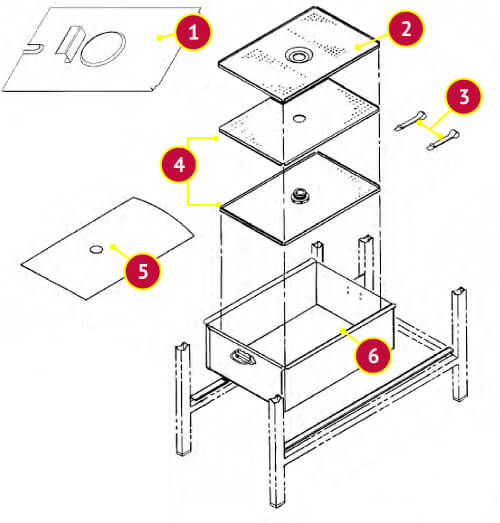

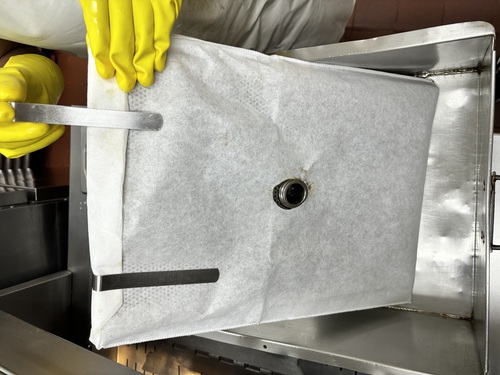

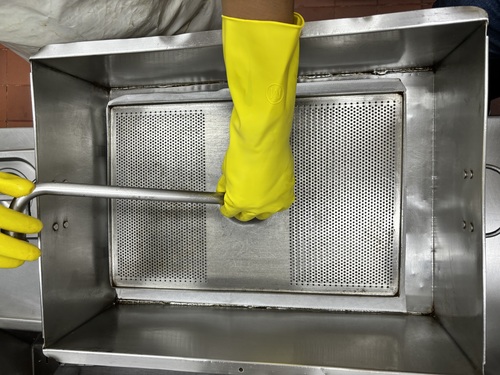

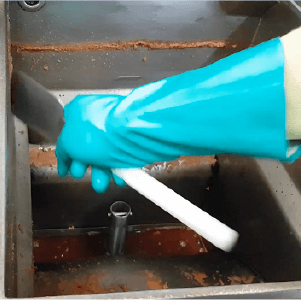

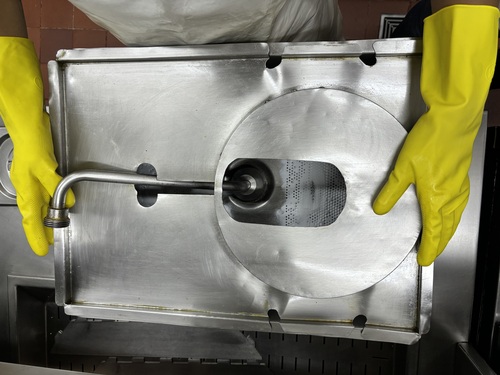

Instalación partes del tanque de filtrado:
1

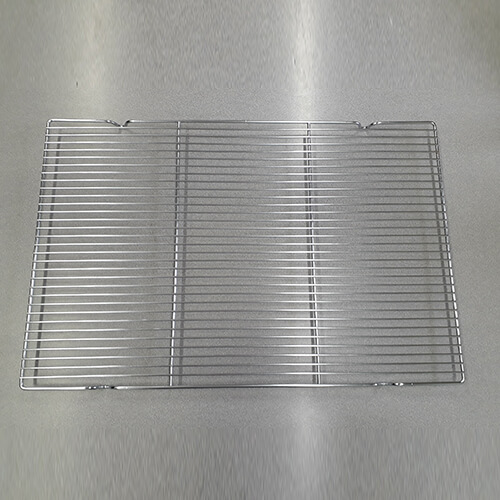

Parrilla
2

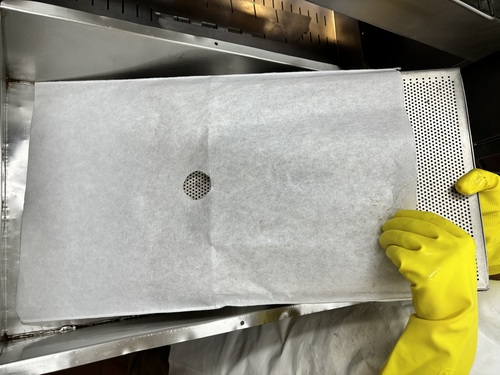

Filtro de papel con doble doblez en el extremo.
2 clics metálicos.
3

Parrilla
4

Tubo de filtrado
5

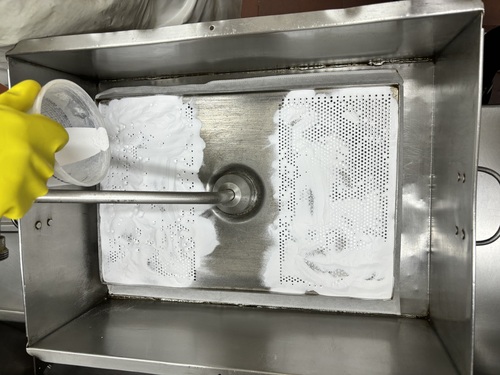

Magnesol
6

Tanque de filtrado con tapa

1
Tapa cajón de filtrado.
2
Parrilla superior.
3
2 clips.
4

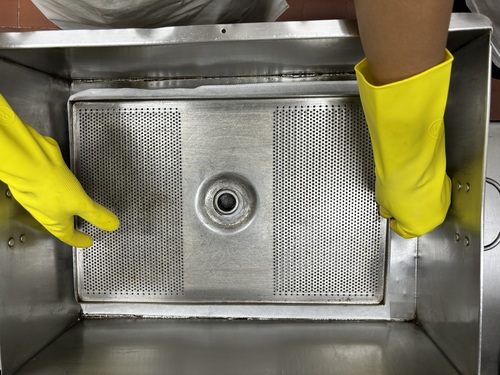

Juego de parrillas.
5
Papel filtro.
6
Cajón de filtrado.

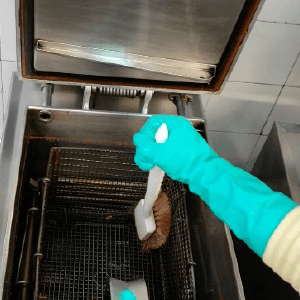

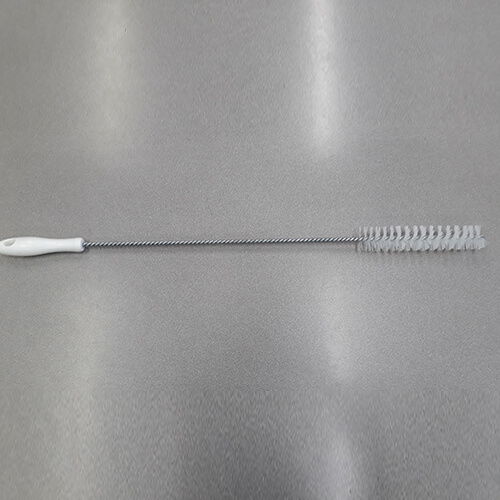

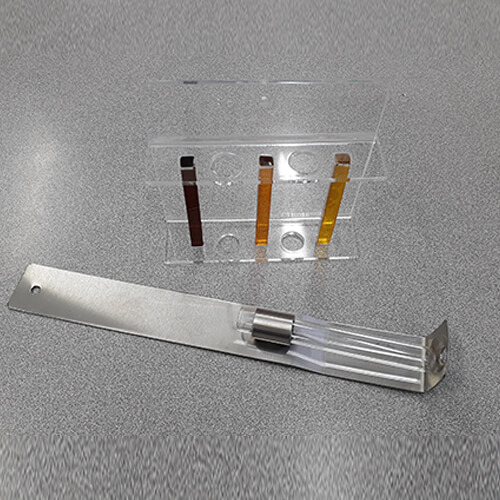

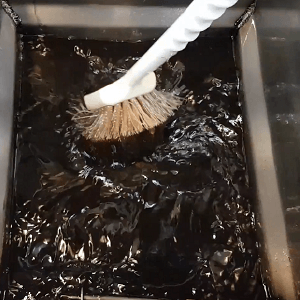

Sistema de filtrado
Se compone de:
-
Motor: Es el encargado de darle movimiento a la bomba. Aquí encontramos el reset térmico del motor.
-
Bomba de succión: Impulsa el aceite.
-

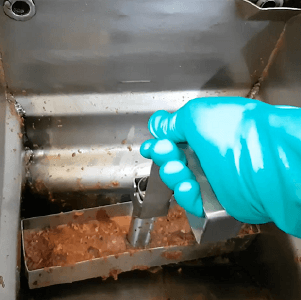

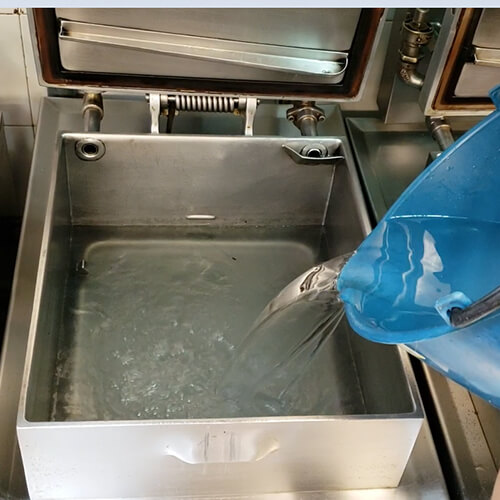

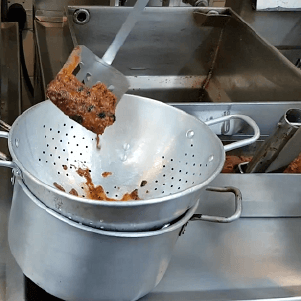

Cajón de filtrado y tapa: Aloja el aceite durante el proceso de filtrado y se almacenan los residuos que se producen en el proceso de fritura.
La tapa evita que el aceite caliente salpique al exterior. -

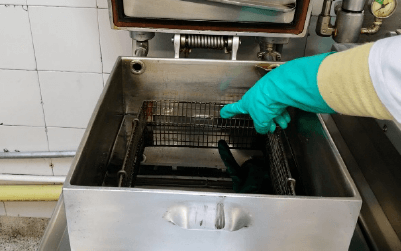

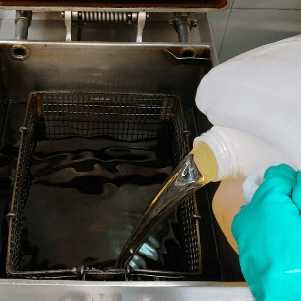

Juego de parrillas: Purifican el aceite, retirando los residuos del aceite.
-
Clips envelopen: Sostienen el papel filtro evitando que ingresen al interior de la parrilla partículas que puedan dañar la bomba de succión.
-

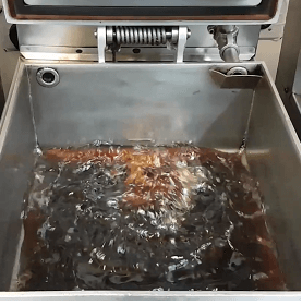

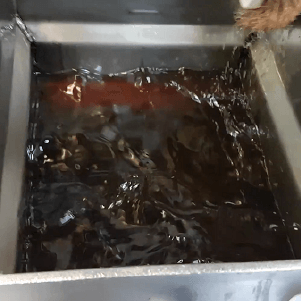

Válvula y palanca de succión: Encargada de la apertura para inicio del proceso de filtrado o pulido.
-

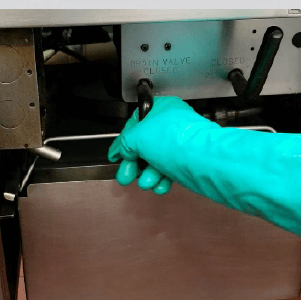

Válvula, swiche y palanca de drenaje: Baja el aceite al tanque. Trabaja en coordinación con el swiche de drenaje bloqueando el equipo para que no encienda el quemador y así evitar que se queme la tina de la máquina.

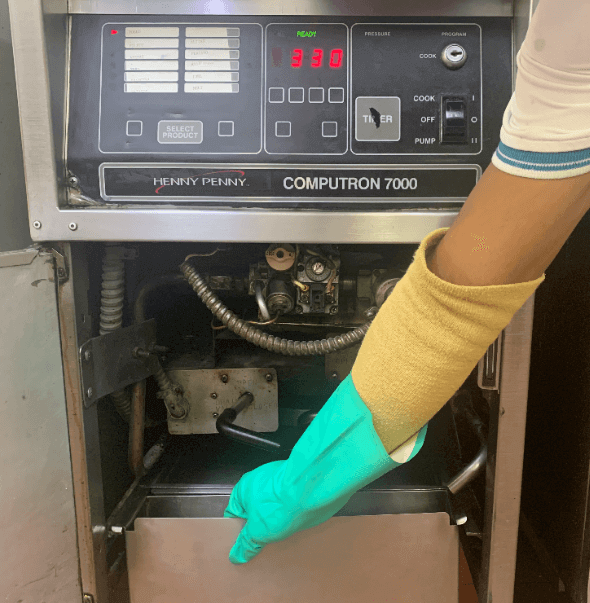

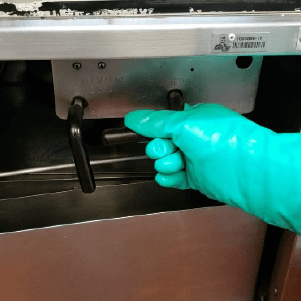

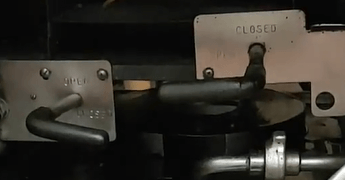

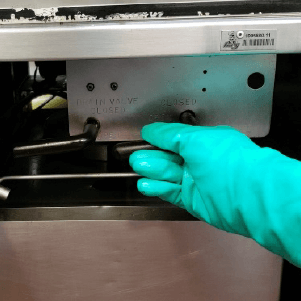

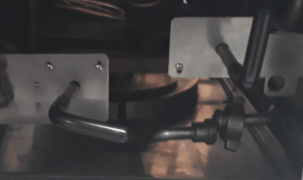

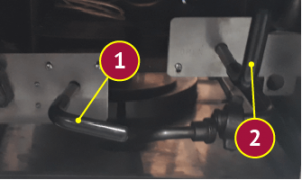

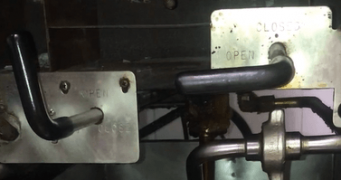

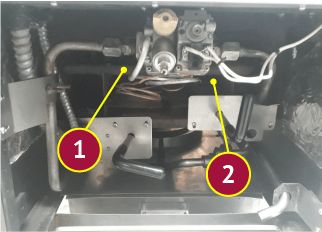

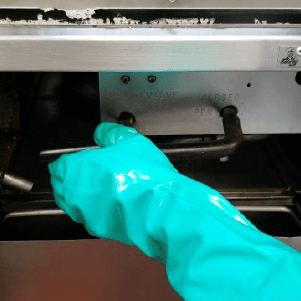

Las palancas para operar el sistema de filtrado son:

1
Palanca de drenaje.
2
Palanca de succión.

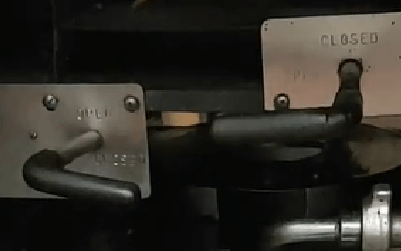

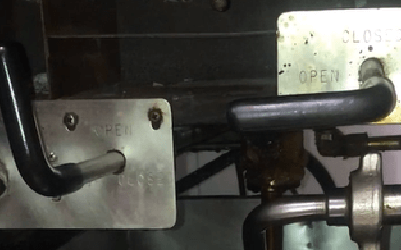

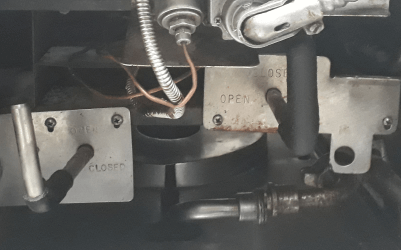

Drenaje y succión cerradas

Drenaje y succión abiertas

Drenaje abierta y succión cerrada

Drenaje cerrada y succión abierta
