Operación Máquinas / Lección 5: Computron 8000
Partes principales

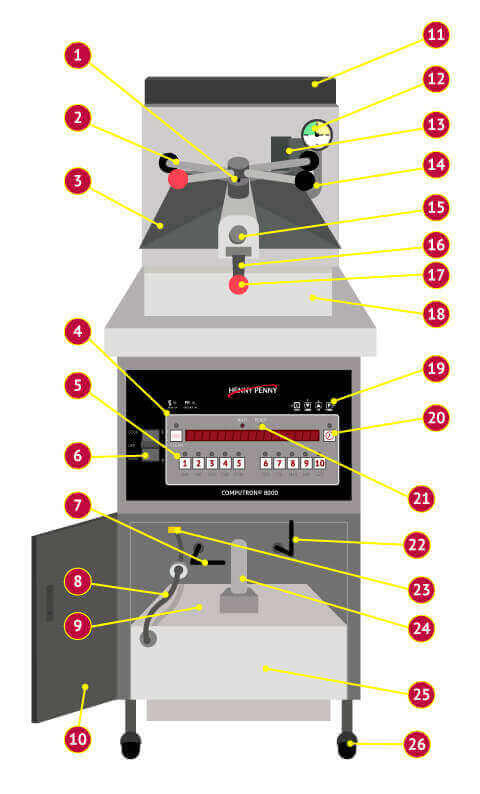

Parte frontal de la máquina
1
Resorte
2
Cruceta
3
Tapa
4
Tablero de control
5
Botones selección de productos
6
Interruptor principal
7
Palanca de drenaje
8
Tubo de condensación
9
Tanque de filtrado
10
Puerta
11
Torre de condensación
12
Manómetro
13
Válvula Solenoide
14
Rodachines
15
Resorte delantero
16
Pestillo
17
Bola roja
18

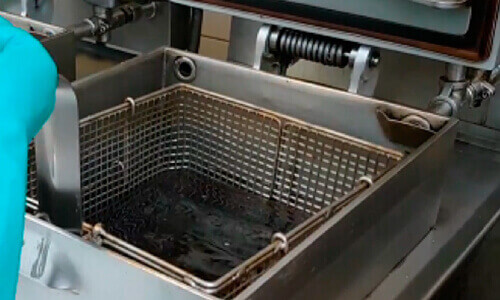

Tina
19
Botones de programación
20
Timmer
21
Luz indicadora máquina recuperada
22
Palanca de succión
23

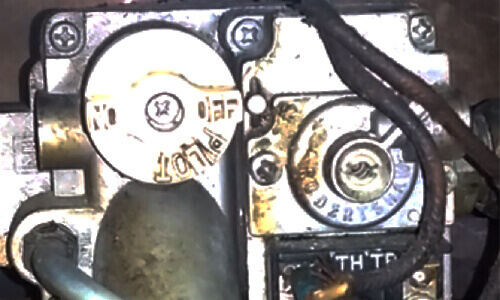

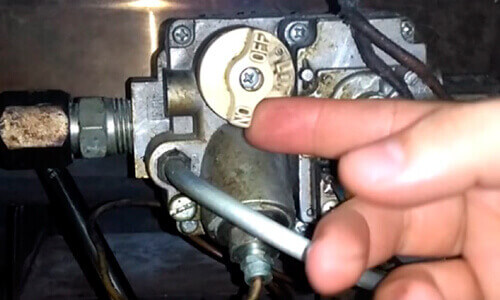

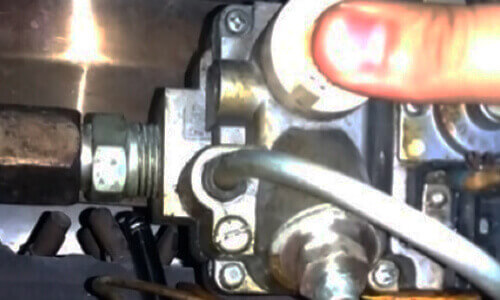

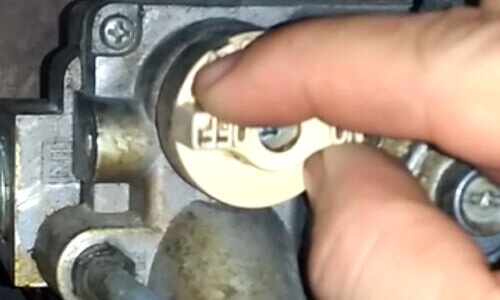

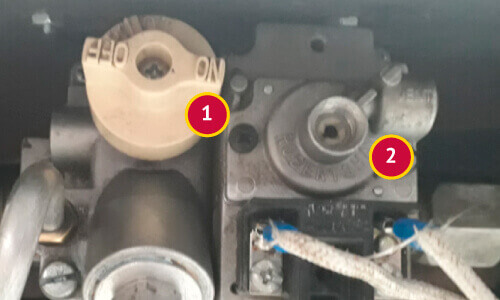

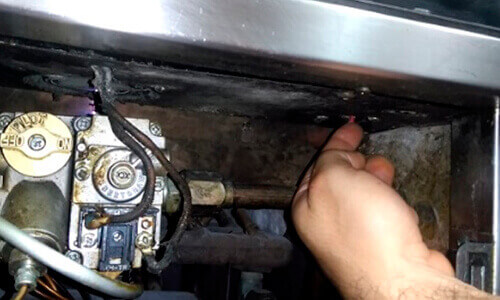

Quemador
24
Tubo de succión
25
Tanque de condensación
26
Rodachines

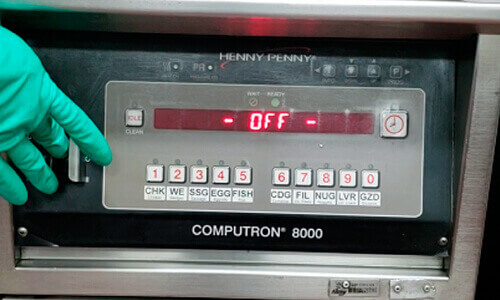

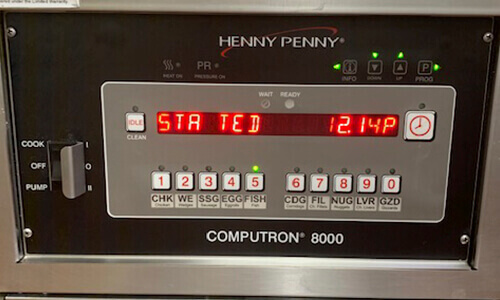

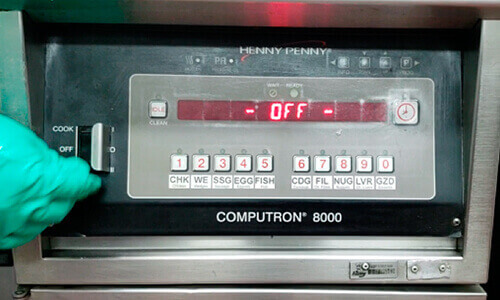

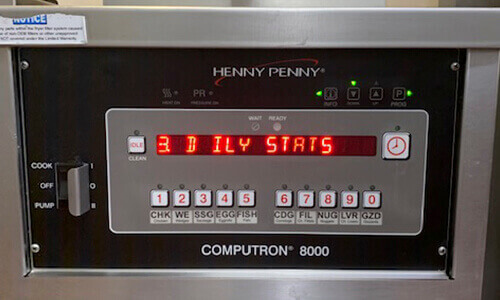

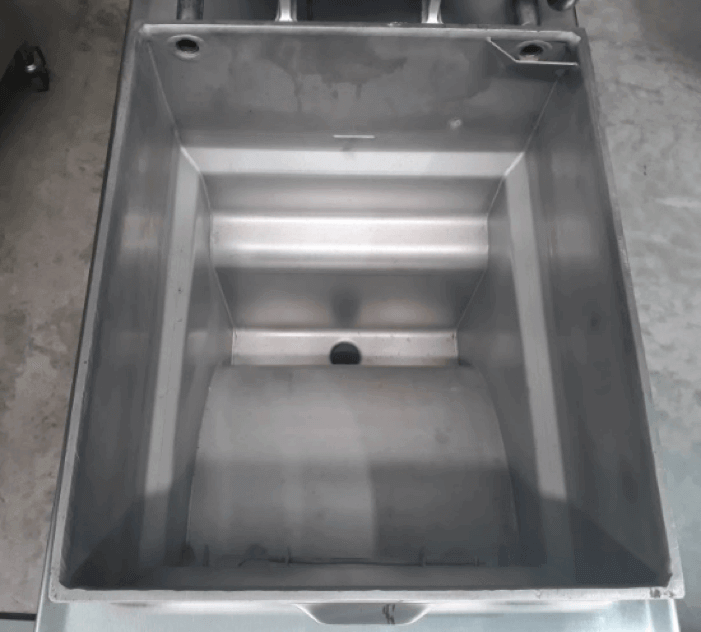

Tanque

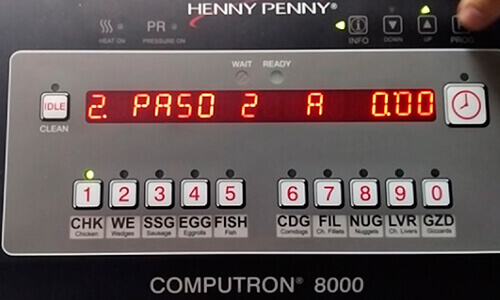

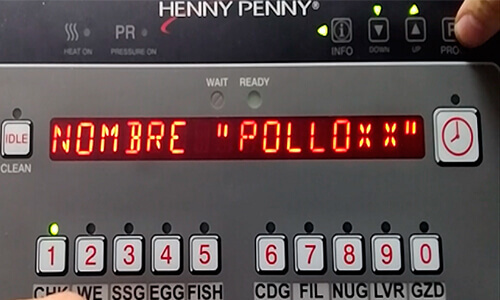

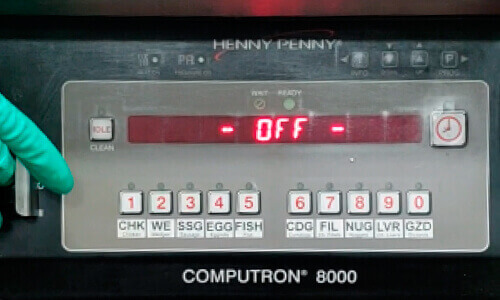

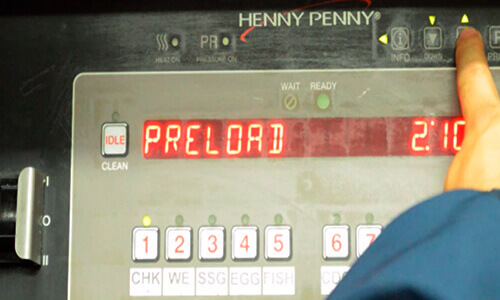

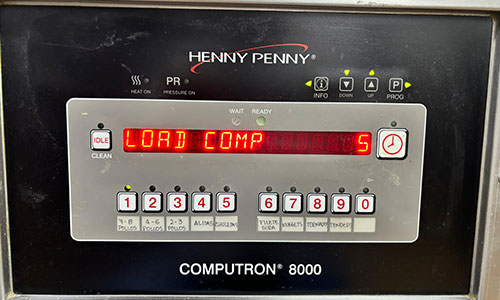

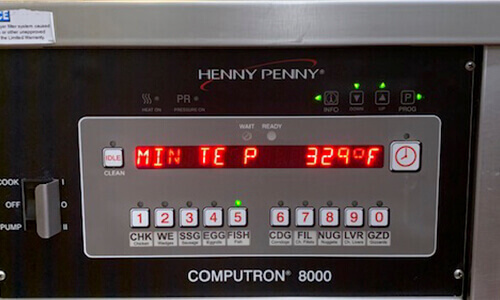

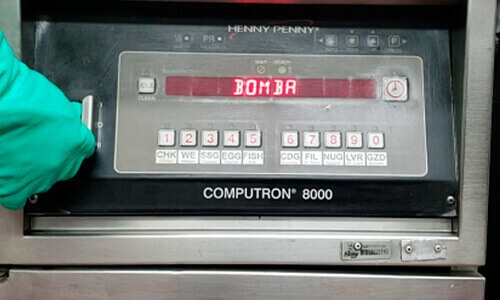

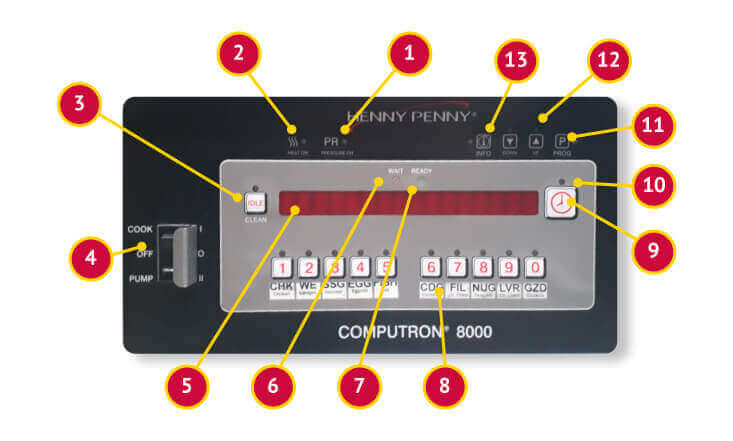

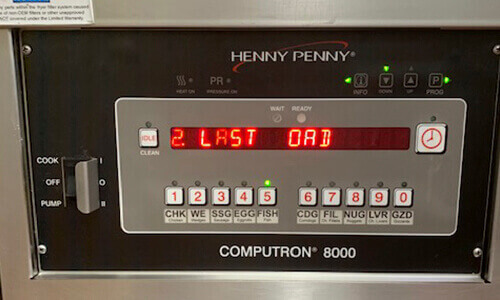

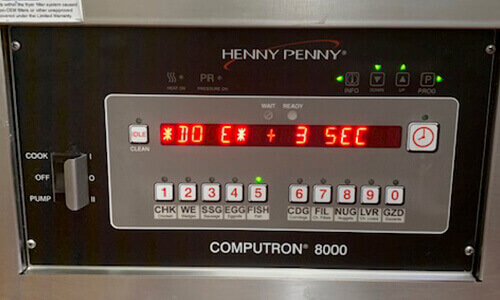

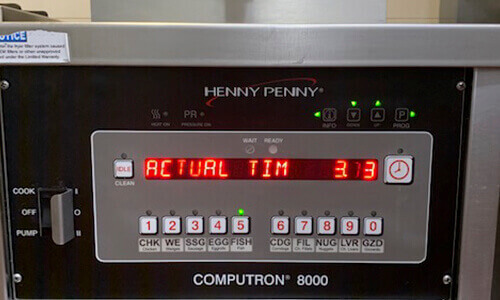

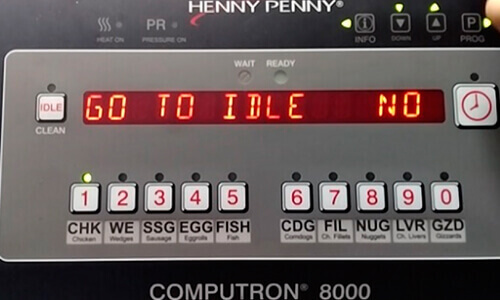

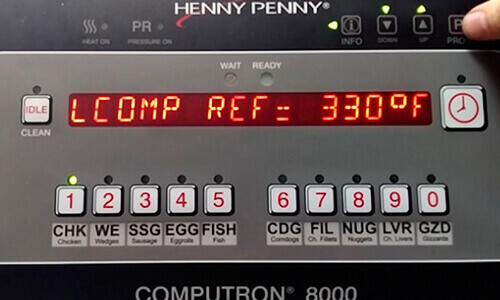

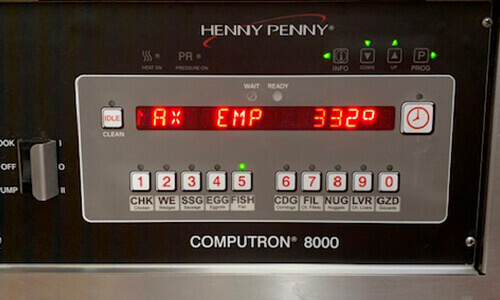

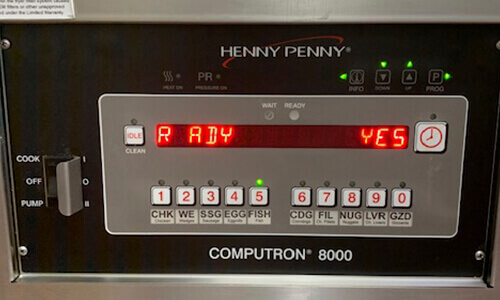

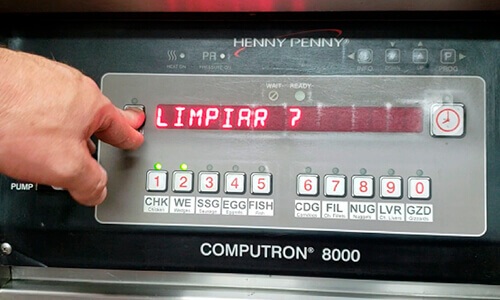

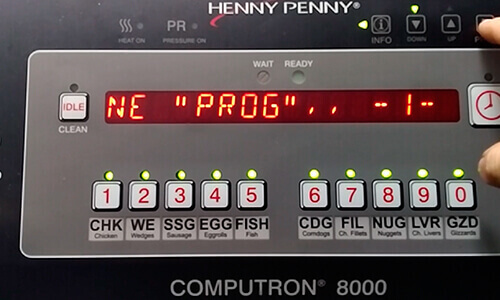

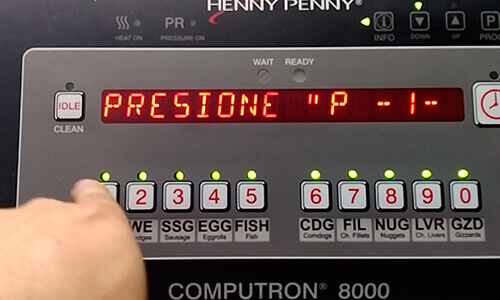

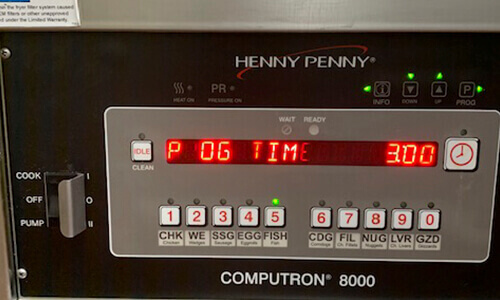

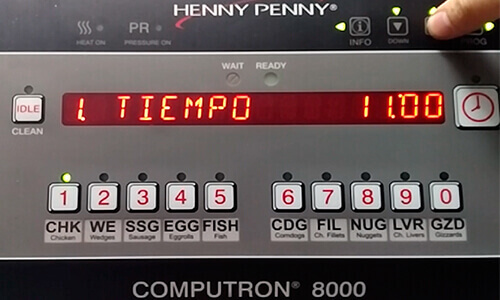

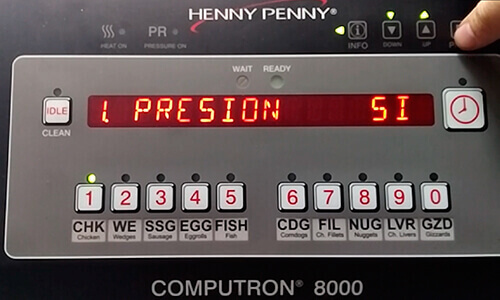

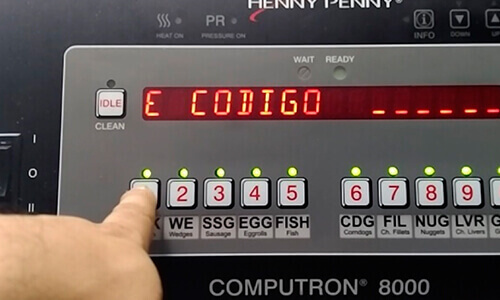

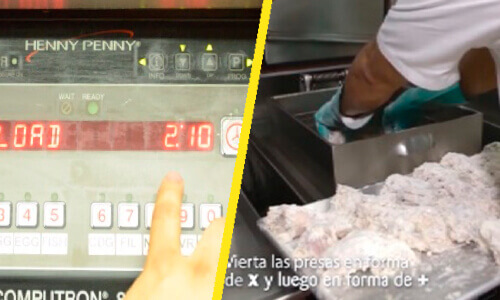

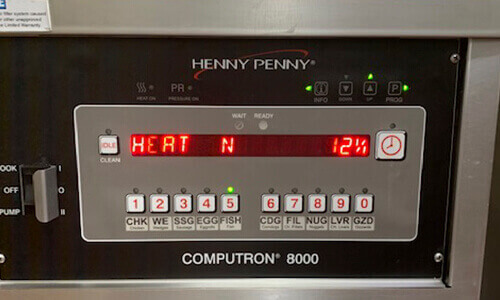

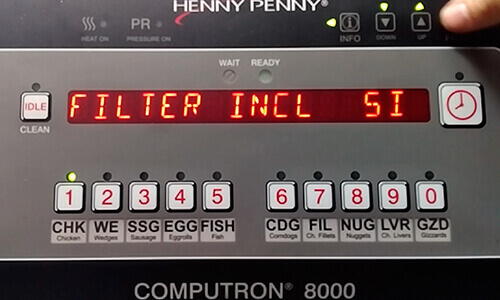

Tablero de control

1
Luz indicadora presión
2
Luz indicadora termostato
3
“IDLE” Descanso
4
Interruptor principal
5
Display información
6
Luz indicadora máquina en recuperación
7
Luz indicadora máquina recuperada
8
Botones selección de productos
9
Timmer
10
Luz indicadora timmer
11
Botón inicio de programación
12
Botones de programación
13
“INFO” Botón de verificación temperatura y programación
Consta de:

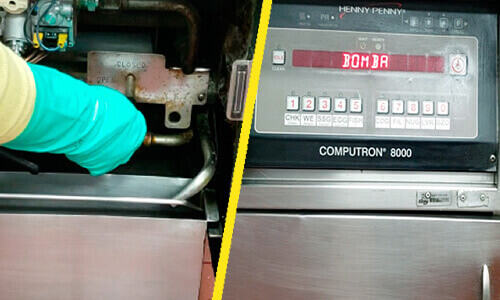

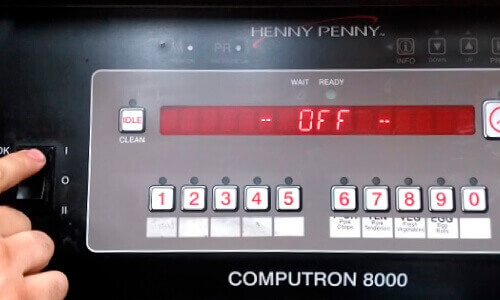

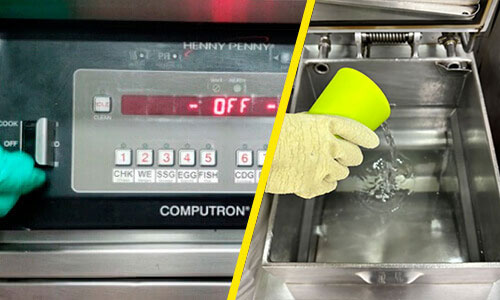

- Interruptor principal: Se acciona para encender el equipo y para accionar la bomba para subir el aceite. Se ubica hacía la derecha para encender el equipo, en el medio para apagarlo y hacía la izquierda para accionar la bomba.

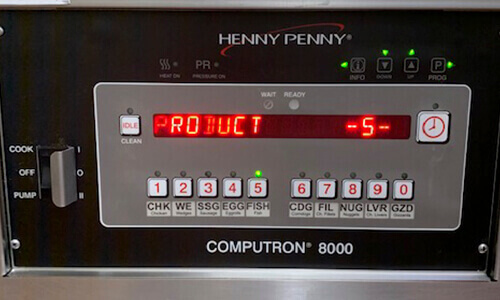

- Selección de productos: Seleccione y pulse el botón de acuerdo al tiempo de cada producto programado.
- Interruptor digital timmer: Al accionarlo da inicio al tiempo programado, controlando el tiempo de fritura. A su vez acciona la válvula solenoide.
- Luz indicadora timmer: Indica que el timmer está en operación, luz encendida.

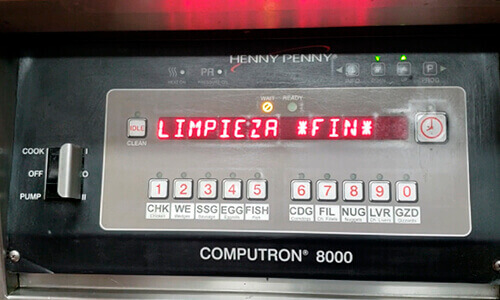

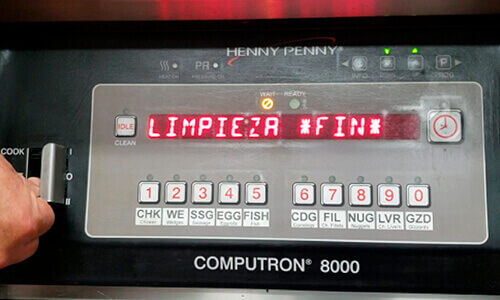

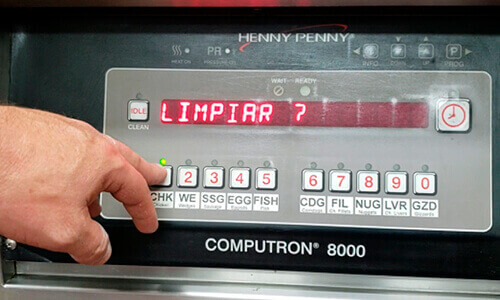

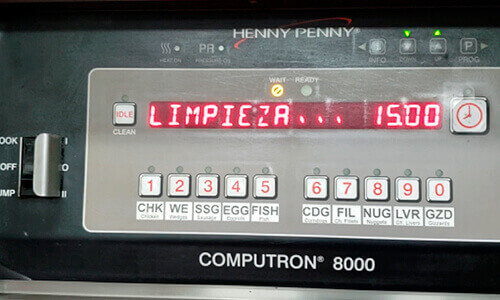

- Botón “IDLE”: Para programar o retirar la máquina del descanso. También se utiliza para programar el modo limpieza.
- Luz indicadora termostato: Indica que la máquina está recuperando la temperatura programada en el termostato. Luz encendida indica que el equipo está en recuperación de temperatura. La luz apagada indica que la máquina ha alcanzado la temperatura programada. Se verifica antes de adicionar producto y en el ciclo de fritura cuando faltándole 2:30 min la luz piloto está apagada.
- Luz indicadora presión: Indica que el equipo está trabajando con presión, cuando esta encendida.

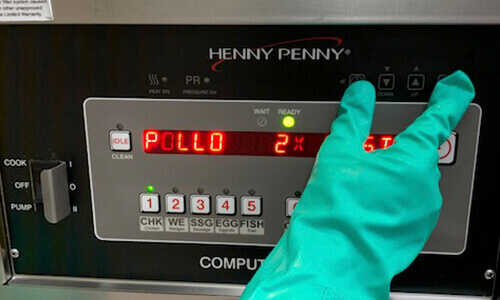

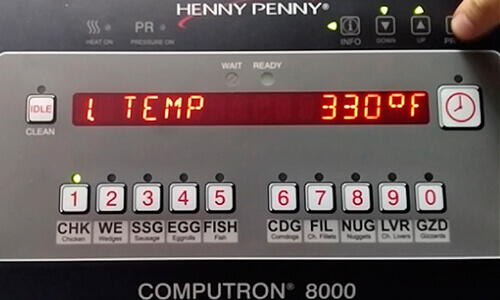

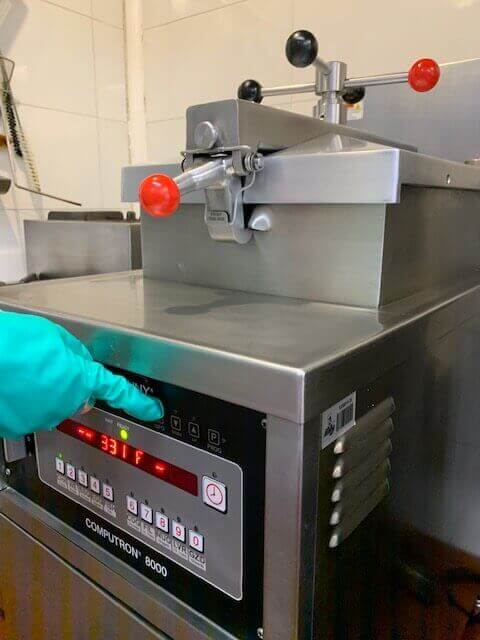

- Botón “INFO”: Se utiliza para verificar la temperatura interna de la tina y para funciones de programación en el equipo.
- Botones de programación: Se utilizan para el desplazamiento en las opciones de programación del equipo.

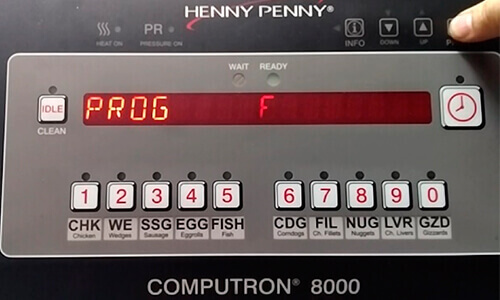

- Botón PROG: Activa el inicio para la programación del equipo.
- Luz indicadora “WAIT”: Indica que la máquina está en recuperación cuando esta encendida.
- Luz indicadora “READY”: Indica que la máquina esta recuperada, es decir que el equipo alcanzó la temperatura de programación.

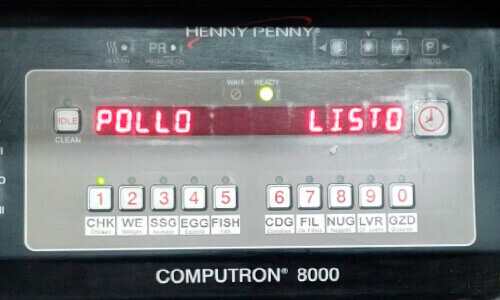

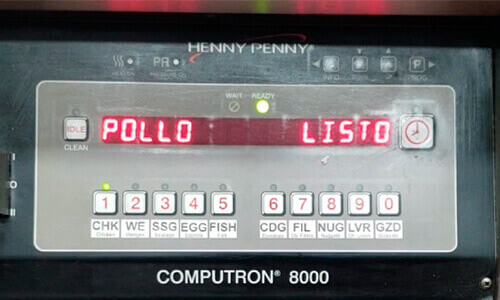

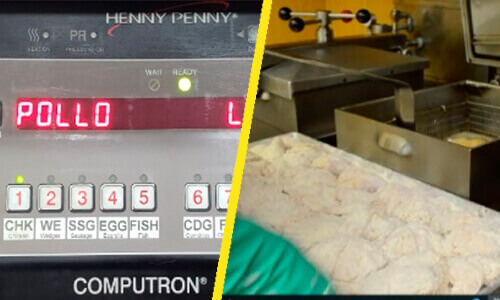

- Display de información: Cuando aparece la palabra LISTO, indica que la maquina esta recuperada. También allí se muestra la temperatura de operación de la máquina.

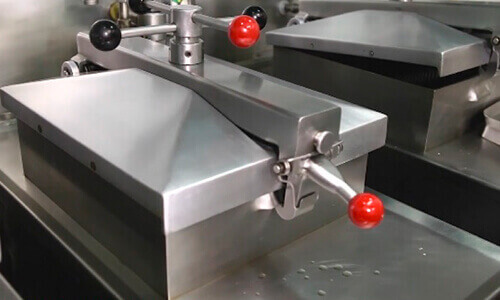

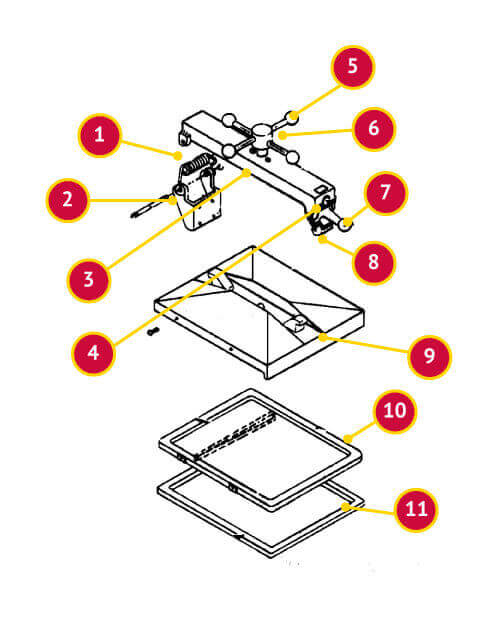

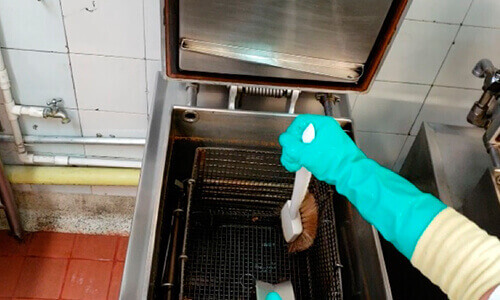

Tapa de la máquina

1
Resorte trasero
2
Soporte brazo
3
Balín
4
Resorte delantero
5
Brazo
6
Cruceta
7
Bola roja
8
Pestillo
9
Tapa
10
Contratapa
11
Empaque tapa
Consta de:
- Cruceta: Da el ajuste hermético del equipo. La bola roja en la cruceta sirve como referencia para indicar que la cruceta esta calibrada, al coincidir bola roja de cruceta con bola roja de la uña.
- Resorte trasero: Sostiene el brazo de la tapa.
- Brazo: Es el eje central y aloja la tapa.
- Pestillo: Ajusta el brazo contra la tina.
- Resorte delantero: Mantiene el pestillo presionado contra la tina.

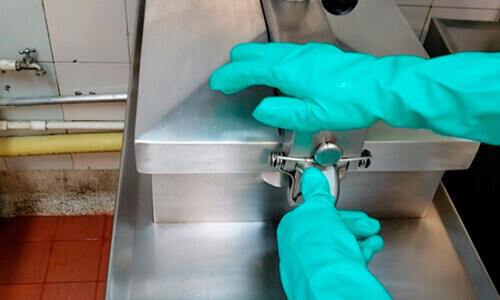

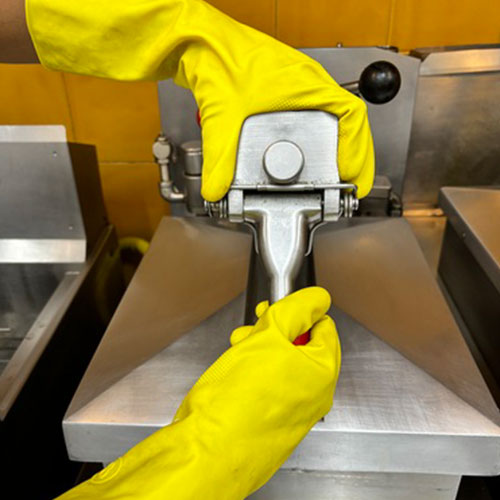

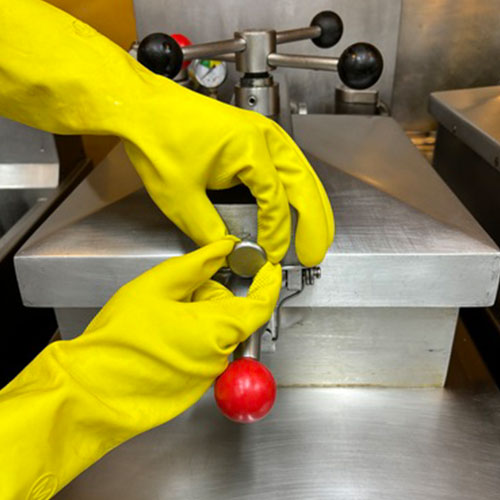

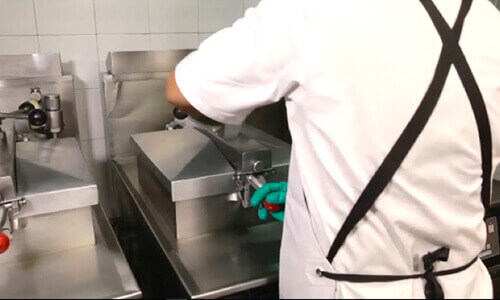

Pasos para retirar la tapa:
1

2

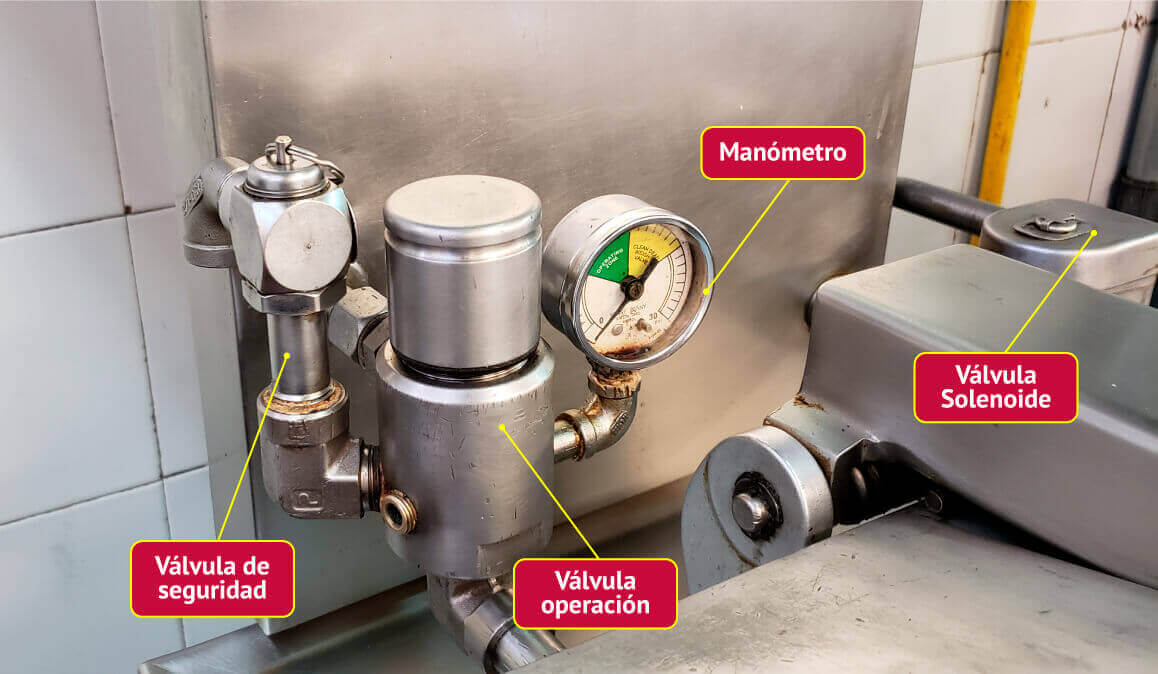

Válvula Solenoide

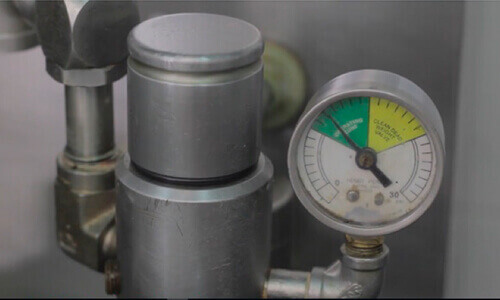

Manómetro
( Rango de operación de 8 a 12 psi)

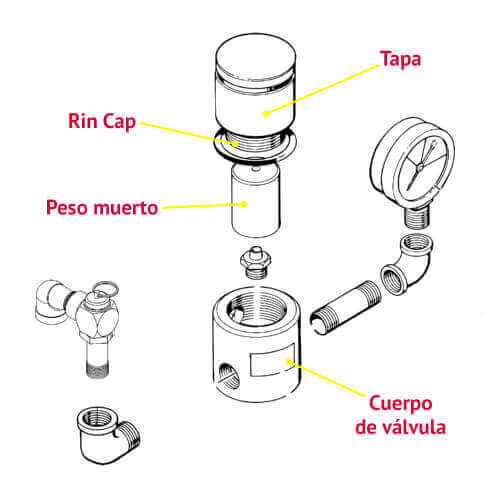

Válvula de operación
Consta de:
-
Válvula de operación: Regula la presión del equipo en funcionamiento. Está compuesta por: tapa, rin cap, peso muerto y cuerpo de válvula.
-
Válvula de seguridad: Se acciona cuando hay una sobre presión.
-

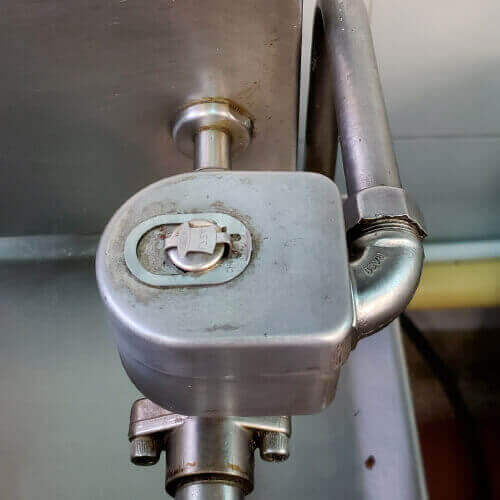

Válvula Solenoide: Al ser accionada desde el timme, hace que la freidora genere la presión para el proceso de fritura.
-

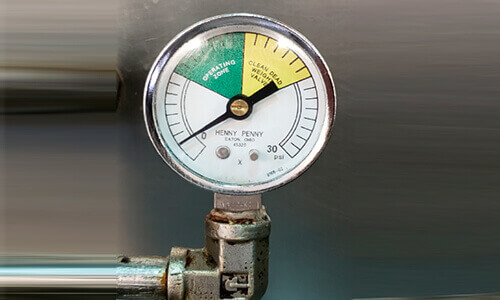

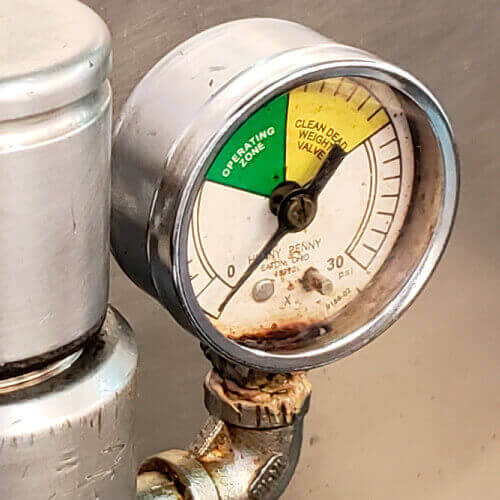

Manómetro: Instrumento para registrar la presión en el equipo. Cuando el equipo esté operando con la carga completa (4 pollos) debe ubicarse en la zona verde (8 a 12 psi). Cuando la aguja está en la zona amarilla indica que hay una sobrepresión, se debe informar a mantenimiento.

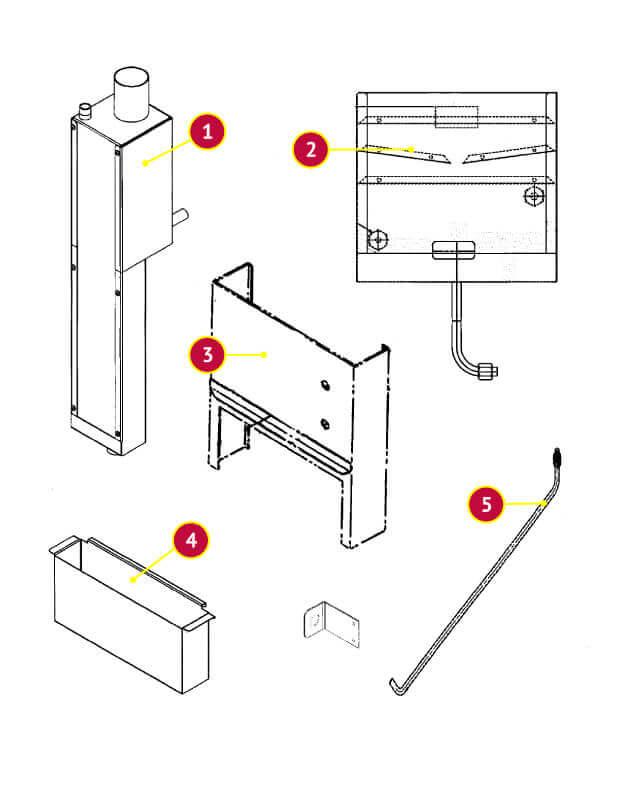

Torre de condensación

1
Desfogue.
2
Parte posterior.
3
Parte frontal.
4
Tanque de condensados.
5
Tubo de drenaje.
En esta parte se condensa el vapor producto del proceso de fritura, en el que se recolectan las grasas que son trasladadas al tanque de condensados. De esta manera se cuida el medio ambiente.
-
Tanque de condensados: Recolecta la grasa y agua generados en el proceso de condensación.

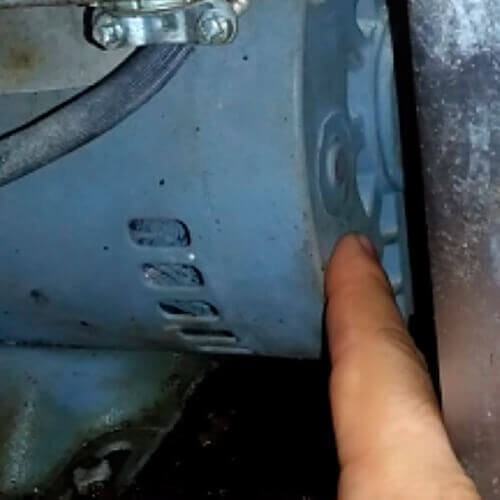

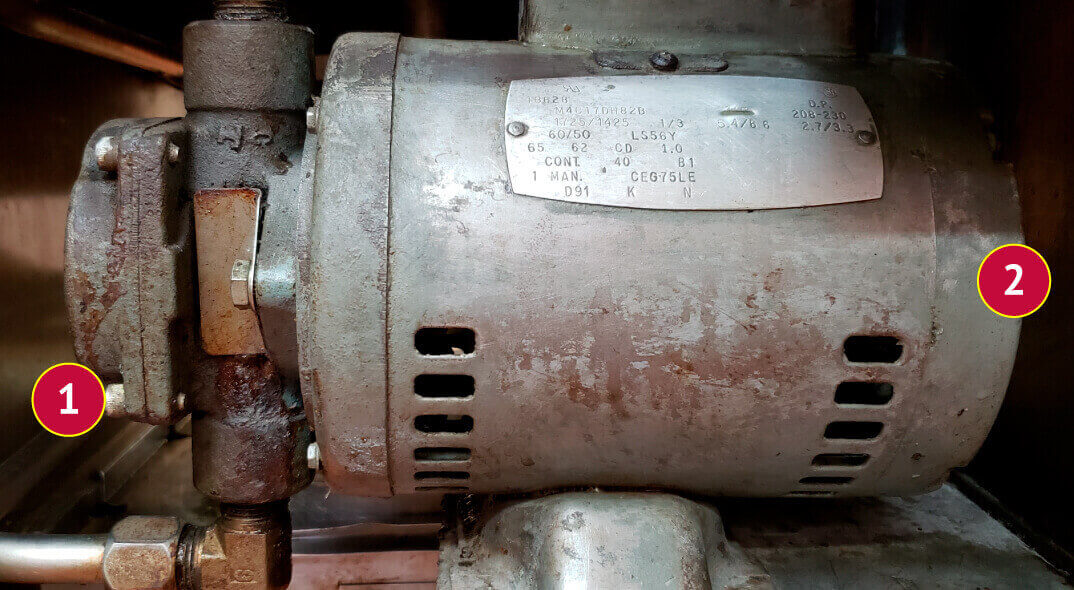

Motor

1
Bomba de succión.
2
Reset térmico del motor.

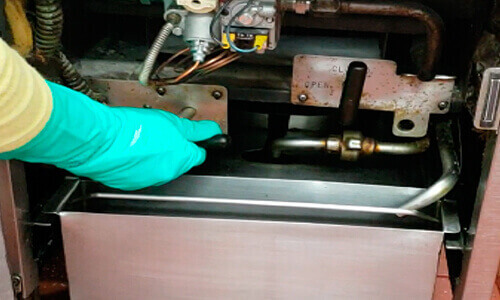

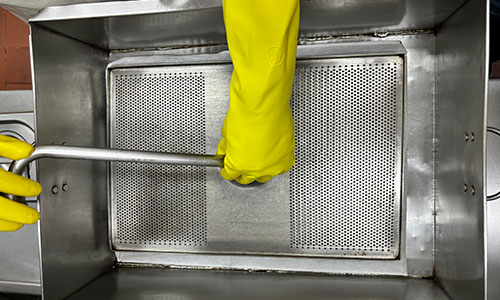

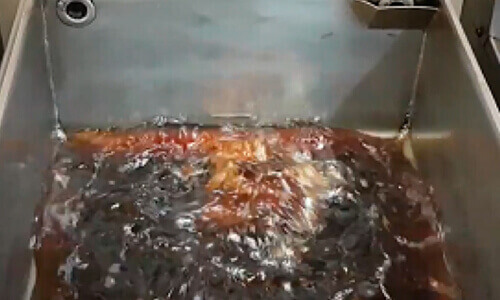

Sistema de filtrado

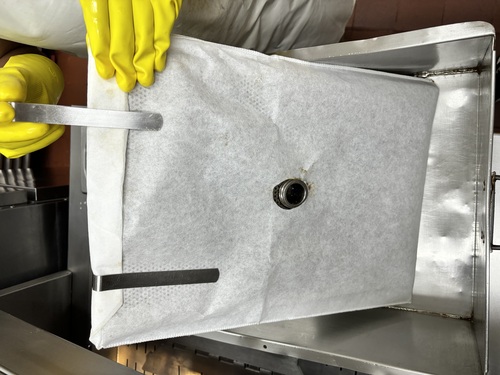

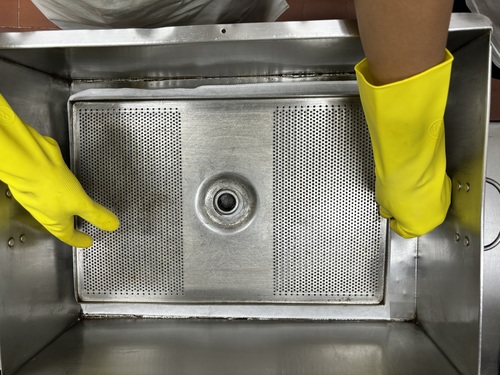

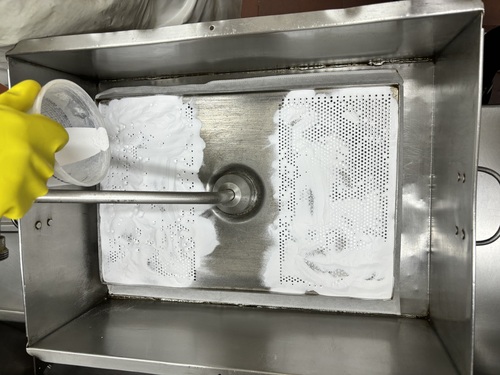

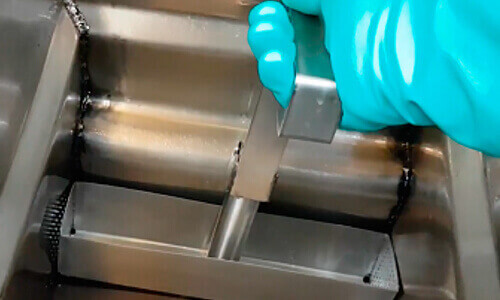

Instalación partes del tanque de filtrado:
1

Parrilla
2

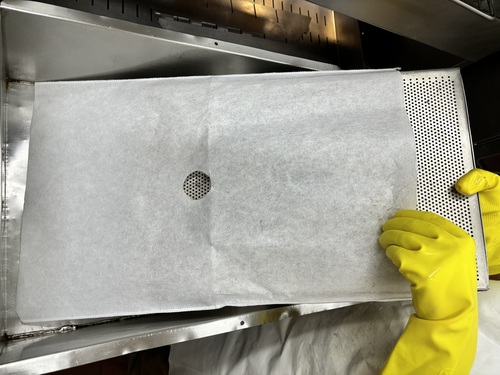

Filtro de papel con doble doblez en el extremo.
2 clics metálicos.
3

Parrilla
4

Tubo de filtrado
5

Magnesol
6

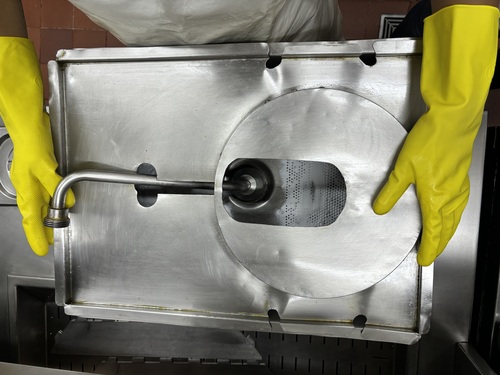

Tanque de filtrado con tapa

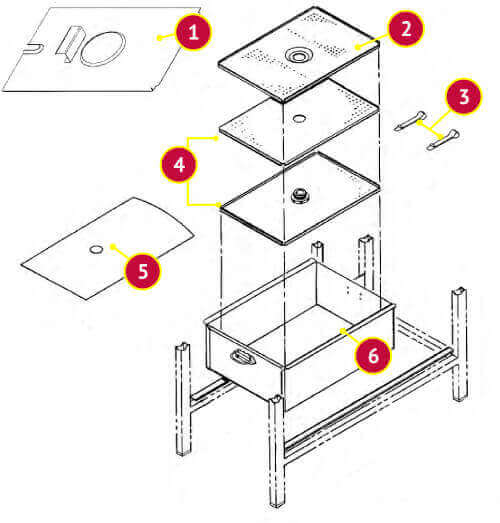

1
Tapa cajón de filtrado.
2
Parrilla superior.
3
2 clips.
4

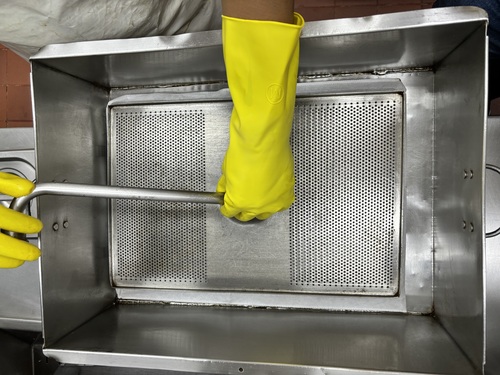

Juego de parrillas.
5
Papel filtro.
6
Cajón de filtrado.
Consta de:
- Motor: Es el encargado de darle movimiento a la bomba. Aquí encontramos el reset térmico del motor.
- Bomba de succión: Impulsa el aceite.

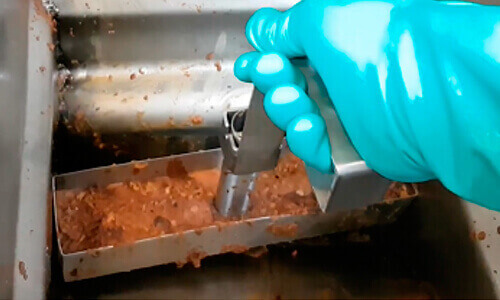

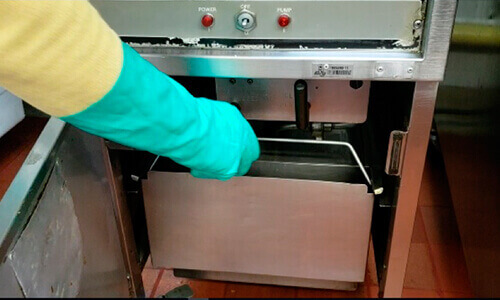

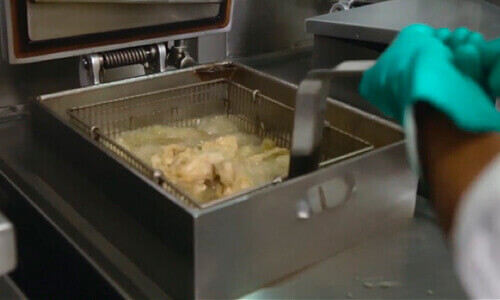

- Cajón de filtrado y tapa: Aloja el aceite durante el proceso de filtrado y se almacenan los residuos que se producen en el proceso de fritura. La tapa evita que el aceite caliente salpique al exterior.

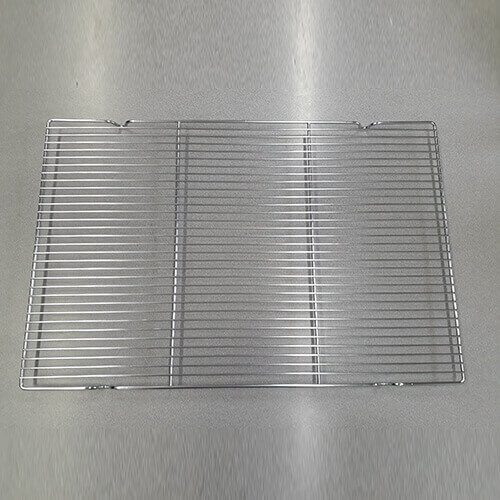

- Juego de parrillas: Purifican el aceite, retirando las residuos del aceite.
- Clicks envelopen: Sostienen el papel filtro evitando que ingresen al interior de la parrilla partículas que puedan dañar la bomba de succión.

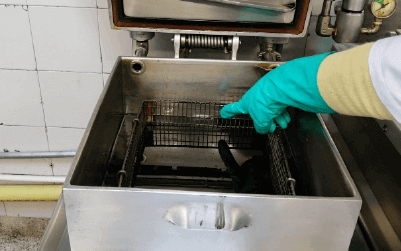

- Válvula y palanca de succión: Encargada de la apertura para inicio del proceso de filtrado o pulido.
- Válvula, swiche y palanca de drenaje: Baja el aceite al tanque. Trabaja en coordinación con el swiche de drenaje bloqueando el equipo para que no encienda el quemador y así evitar que se queme la tina de la máquina.

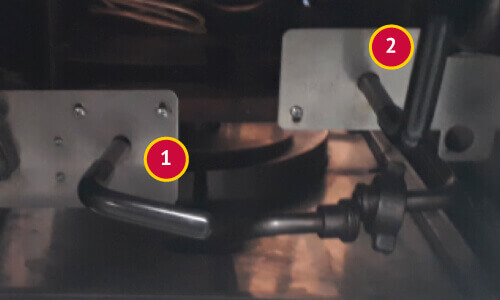

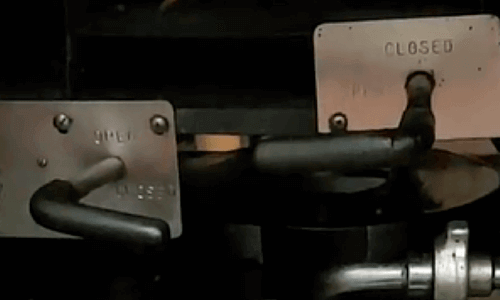

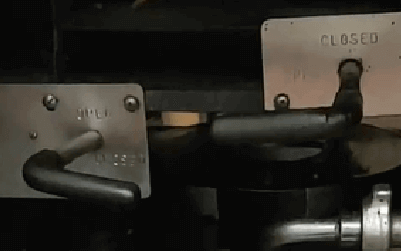

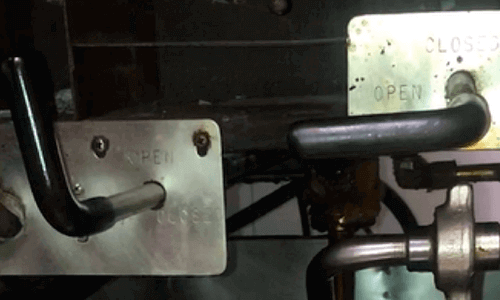

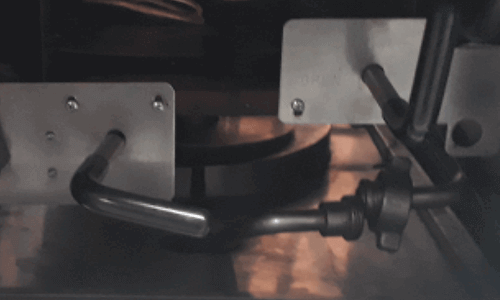

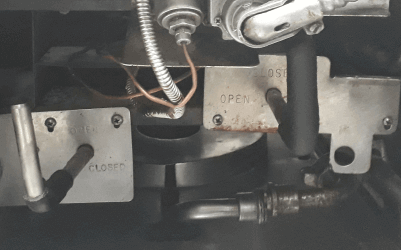

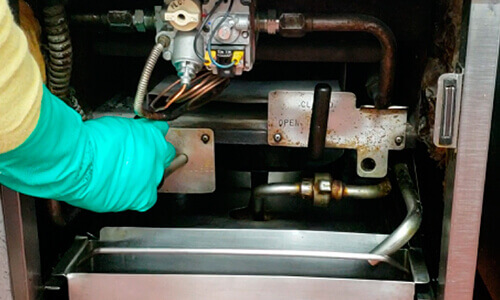

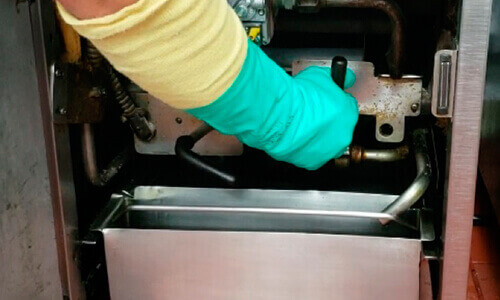

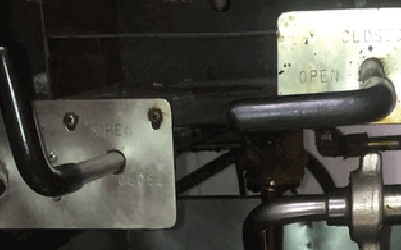

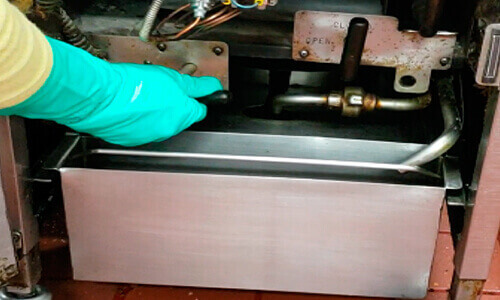

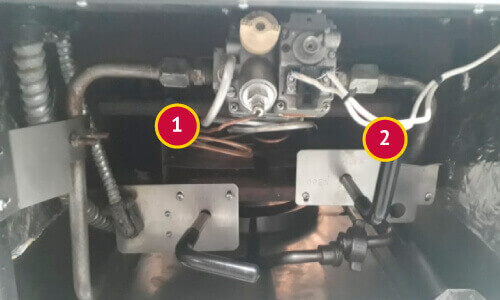

Palancas para operar el sistema de filtrado

1
Palanca de drenaje.
2
Palanca de succión.

Drenaje y succión cerradas

Drenaje y succión abiertas

Drenaje abierta y succión cerrada

Drenaje cerrada y succión abierta
